Beschreibung

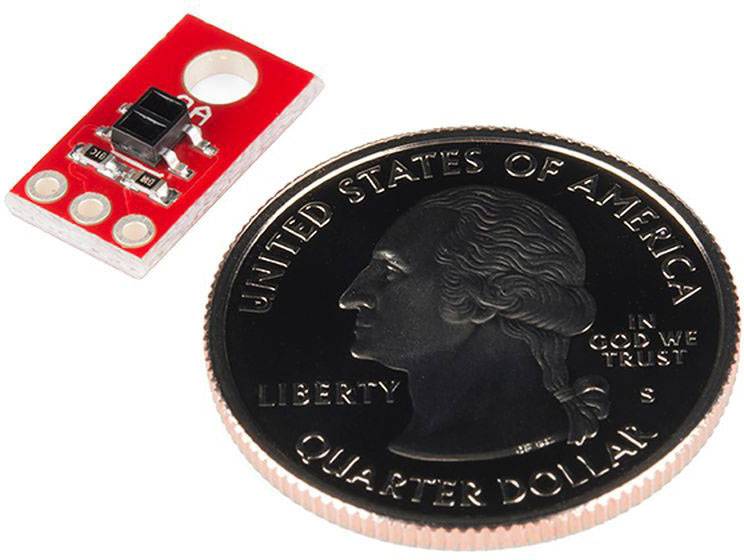

Diese Version des QRE1113 Breakout-Boards verfügt über einen einfach zu bedienenden Analogausgang, der je nach Menge des zum Sensor reflektierten IR-Lichts variiert. Dieses winzige Board ist perfekt für Liniensensor-Anwendungen und kann sowohl in 3,3V- als auch in 5V-Systemen verwendet werden.

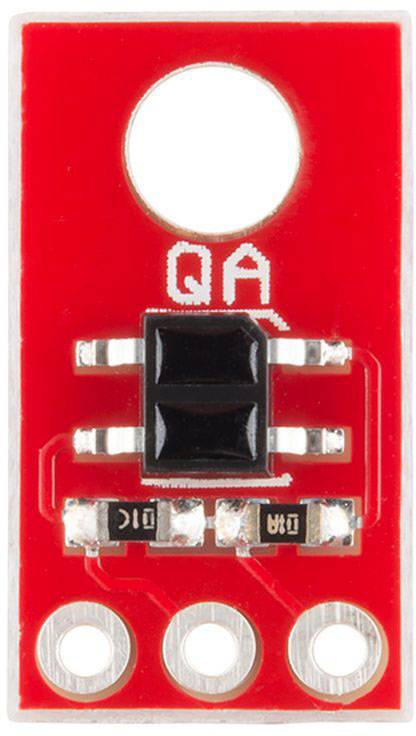

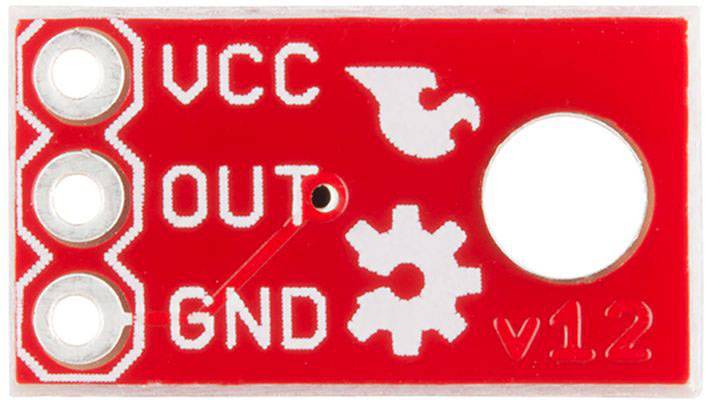

Der IR-Reflexionssensor QRE1113 des Boards besteht aus zwei Teilen - einer IR emittierenden LED und einem IR-empfindlichen Fototransistor. Wenn Sie die VCC- und GND-Pins mit Strom versorgen, leuchtet die IR-LED im Inneren des Sensors auf. Ein 100? Widerstand ist integriert und in Reihe mit der LED geschaltet, um den Strom zu begrenzen. Ein 10k?-Widerstand zieht den Ausgangspin hoch, aber wenn das Licht der LED wieder auf den Fototransistor reflektiert wird, beginnt der Ausgang nach unten zu gehen. Je mehr IR-Licht vom Fototransistor erfasst wird, desto niedriger ist die Ausgangsspannung der Breakout-Platine.
Diese Sensoren werden häufig in Reihe nach Robotern eingesetzt - weiße Oberflächen reflektieren viel mehr Licht als Schwarz, so dass, wenn sie auf eine weiße Oberfläche gerichtet sind, die Spannungsausgabe niedriger ist als die auf einer schwarzen Oberfläche. Die Platine hat auch ein einzelnes Montageloch, wenn Sie die Platine auf etwas anschrauben wollen.
