Beschreibung

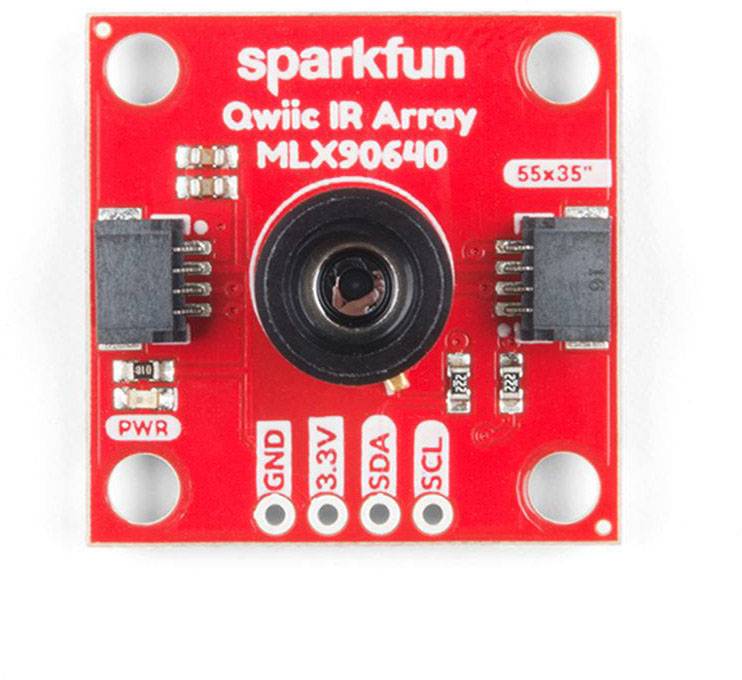

Der MLX90640 SparkFun IR Array Breakout ist mit einem 32x24 Array von Thermopile-Sensoren ausgestattet, die im Wesentlichen eine Wärmebildkamera mit niedriger Auflösung bilden. Mit diesem Ausbruch können Sie Oberflächentemperaturen aus vielen Metern Entfernung mit einer Genauigkeit von ±1,5°C (im besten Fall) erkennen. Um die Aufnahme Ihres Infrarotbildes noch einfacher zu gestalten, erfolgt die gesamte Kommunikation ausschließlich über I2C, unter Verwendung unseres praktischen Qwiic-Systems. Allerdings haben wir noch 0,1"-Zwischenstifte herausgebrochen, falls Sie lieber ein Brotbrett verwenden möchten.

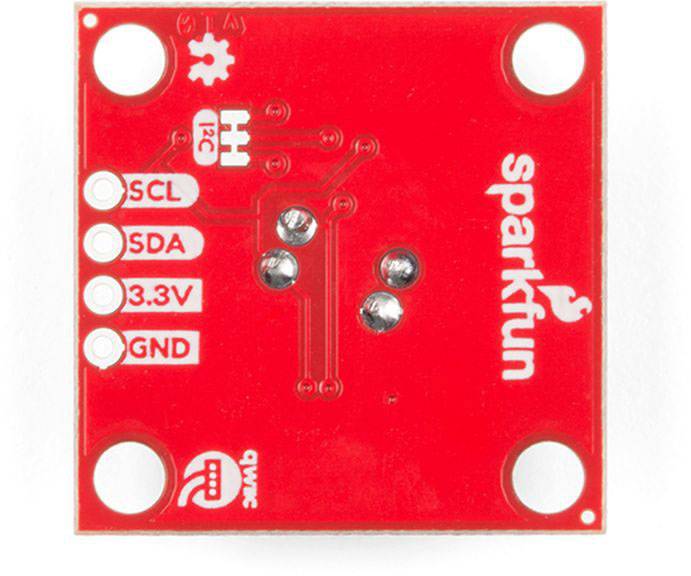

Dieser spezielle IR Array Breakout bietet ein Sichtfeld von 55°x35° mit einem Temperaturmessbereich von -40°C-300°C. Das IR-Array MLX90640 hat Pull-Up-Widerstände, die am I2C-Bus angeschlossen sind; beide können durch Abschneiden der Leiterbahnen auf den entsprechenden Jumpern auf der Rückseite der Platine entfernt werden. Bitte beachten Sie, dass der MLX90640 komplexe Berechnungen durch die Host-Plattform erfordert, so dass ein normales Arduino Uno (oder ein gleichwertiges Gerät) nicht über genügend RAM oder Flash verfügt, um die komplexen Berechnungen durchzuführen, die erforderlich sind, um die rohen Pixeldaten in Temperaturdaten umzuwandeln. Sie benötigen einen Mikrocontroller mit 20.000 Bytes oder mehr RAM.
