Beschreibung

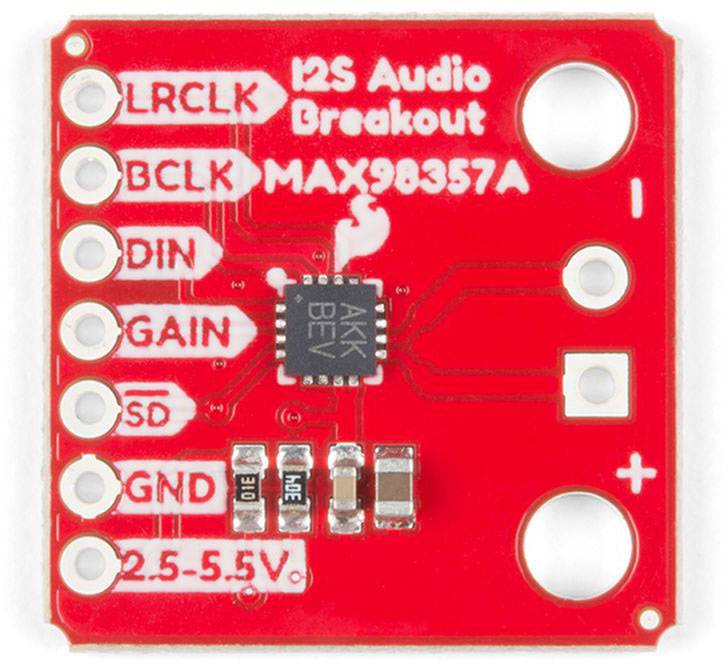

Das SparkFun I2S Audio Breakout Board verwendet den MAX98357A Digital-Analog-Wandler (DAC), der I2S-Audio (nicht zu verwechseln mit I2C) in ein analoges Signal zur Ansteuerung der Lautsprecher umwandelt. Der I2S Audio Breakout wandelt die digitalen Audiosignale nach dem I2S-Standard in ein analoges Signal um und verstärkt das Signal mit einem Klasse-D-Verstärker, der bis zu 3,2 W Leistung an eine 4? Last liefern kann. Das Board kann so konfiguriert werden, dass nur der linke Kanal Audio, der rechte Kanal oder beides ausgegeben wird.

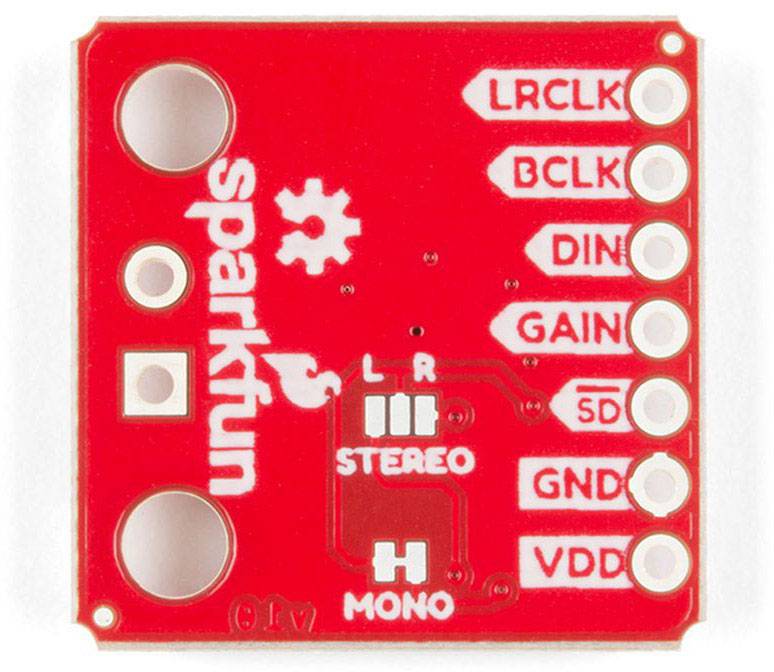

Das SparkFun I2S Audio Breakout Board ist ziemlich einfach und benötigt nur ein paar Pin-Verbindungen, um es zum Laufen zu bringen. Standardmäßig ist das Board im "Mono"-Betrieb konfiguriert, d.h. das linke und rechte Signal werden zusammengeschaltet, um einen einzelnen Lautsprecher anzutreiben. Wenn Sie einen separaten Lautsprecher für den linken und rechten Audiokanal wünschen, müssen Sie den Mono-Steckbrücke entfernen. Neben der Möglichkeit, den Audiokanalausgang zu wählen, kann die Verstärkung auch auf einige wenige Arten konfiguriert werden. Die Verstärkung des Verstärkers kann von bis zu +3dB bis zu +15dB konfiguriert werden. Die Kanalauswahl kann zwar an Bord konfiguriert werden, die Verstärkung wird jedoch extern über den Gain-Pin gesteuert. Standardmäßig ist das Board für +9dB konfiguriert, kann aber leicht geändert werden!
