Beschreibung

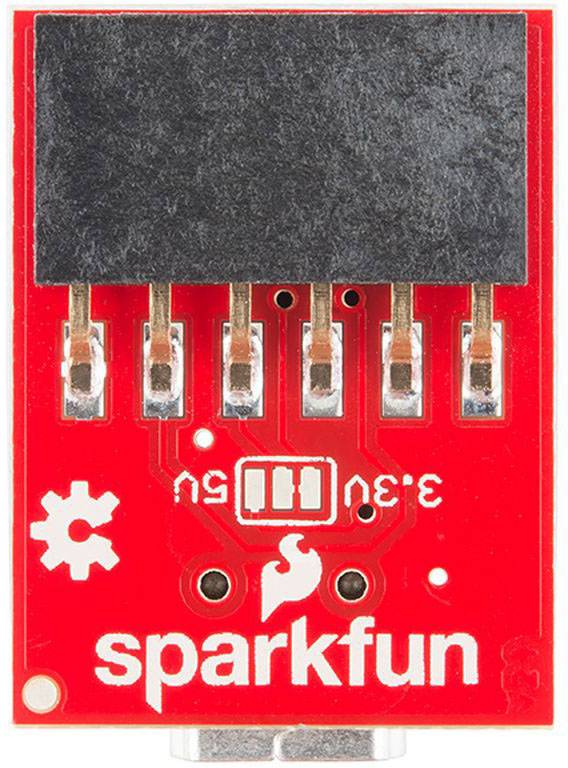

Dies ist die neueste Überarbeitung unseres FTDI Basic. Wir verwenden jetzt einen 6-poligen SMD-Stecker auf der Unterseite, was ihn kleiner und kompakter macht. Die Funktionalität ist die gleiche geblieben.

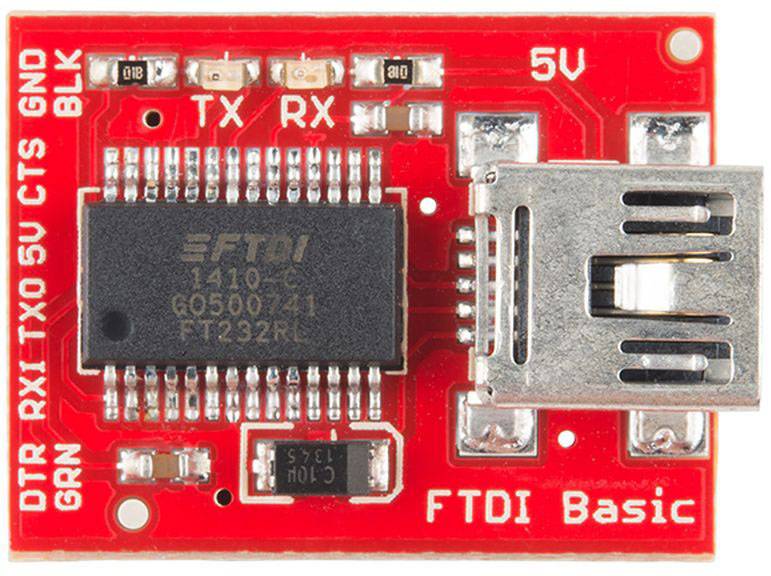

Dies ist ein einfaches Breakout-Board für den FTDI FT232RL USB zu seriellem IC. Die Belegung dieses Boards entspricht dem FTDI-Kabel, um mit offiziellen Arduino und geklonten 5V Arduino-Boards zu arbeiten. Es kann auch für allgemeine Serienanwendungen verwendet werden. Der wesentliche Unterschied zu diesem Board besteht darin, dass es den DTR-Pin im Gegensatz zum RTS-Pin des FTDI-Kabels herausbringt. Der DTR-Pin ermöglicht es einem Arduino-Ziel, beim Herunterladen einer neuen Skizze automatisch zurückzusetzen. Dies ist eine wirklich nette Funktion, die es ermöglicht, eine Skizze herunterzuladen, ohne auf die Reset-Taste drücken zu müssen. Dieses Board setzt jedes Arduino-Board, bei dem der Reset-Pin auf einen 6-poligen Stecker herausgeführt wurde, automatisch zurück.
Die mit BLK und GRN gekennzeichneten Pins entsprechen den farbigen Drähten auf dem FTDI-Kabel. Die schwarze Ader am FTDI-Kabel ist GND, grün ist CTS. Verwenden Sie diese BLK- und GRN-Pins, um das FTDI-Basisboard mit Ihrem Arduino-Ziel auszurichten.
Dieses Board hat TX- und RX-LEDs, die es etwas besser machen, es über das FTDI-Kabel zu verwenden. Sie können tatsächlich Serienverkehr auf den LEDs sehen, um zu überprüfen, ob das Board funktioniert.
Dieses Board wurde entwickelt, um die Kosten für die Arduino-Entwicklung zu senken und die Benutzerfreundlichkeit zu erhöhen (das automatische Zurücksetzen der Funktion rockt!). Unsere Arduino Pro Boards und LilyPads verwenden diese Art von Steckverbinder.
