Beschreibung

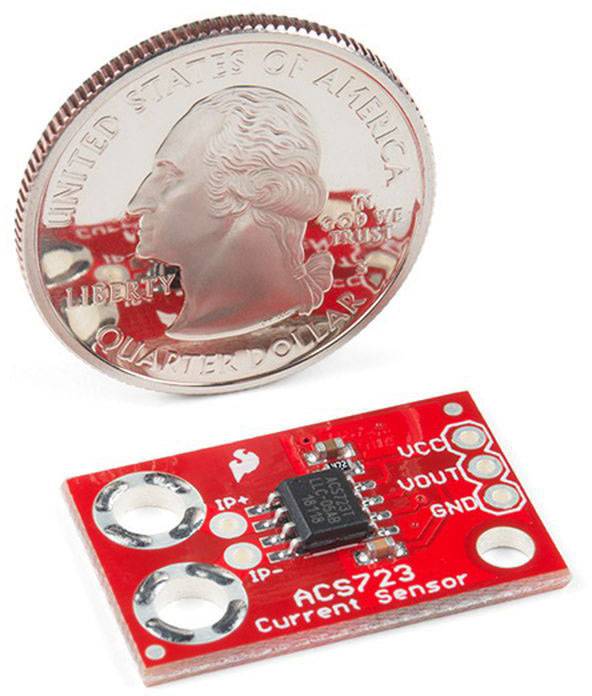

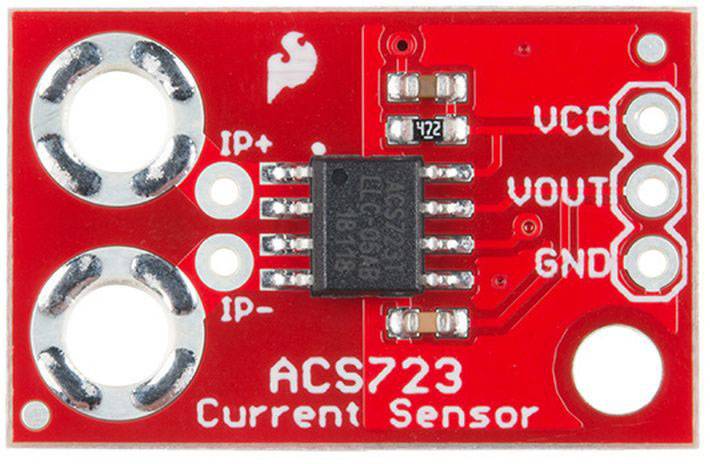

Der SparkFun Current Sensor Breakout ist eine hochgenaue Karte, die den ACS723 für moderate AC- und DC-Strommessanwendungen verwendet. Der Sensor ACS723 verwendet einen Hall-Effekt-Sensor, um eine Spannung relativ zum Strom auszugeben, der durch die IP+ und IP- Pins auf der Karte fließt. Der Vorteil der Verwendung eines Hall-Effekt-Sensors besteht darin, dass der zu messende Stromkreis und der den Sensor messende Stromkreis galvanisch getrennt sind, was bedeutet, dass, obwohl Ihr Arduino mit 5V betrieben wird, der gemessene Stromkreis bei höheren DC- oder AC-Spannungen arbeiten kann!

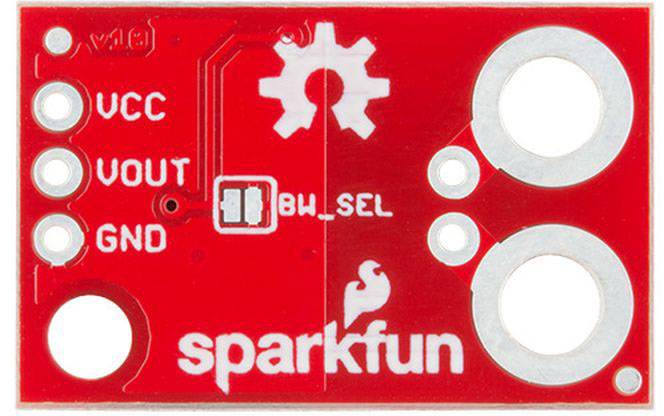

Der SparkFun Current Sensor Breakout misst sowohl DC- als auch AC-Ströme bis zu 5A, hat eine vollständige galvanische Trennung von gemessenem und gemessenem Stromkreis und eine Basisempfindlichkeit von 400mV/A. Obwohl der Analogausgang auf 80kHz einstellbar ist, wurde die Bandbreite des ACS723 Sensor Breakout width filter auf 20kHz eingestellt, um das Rauschen bei Verwendung mit hohen Verstärkungen zu reduzieren. Die volle 80KHz Bandbreite, die der Sensor beherrscht, kann durch Schließen des Jumpers JP1 (Bandwidth Select) auf der Rückseite des Boards wieder hergestellt werden.
