Beschreibung

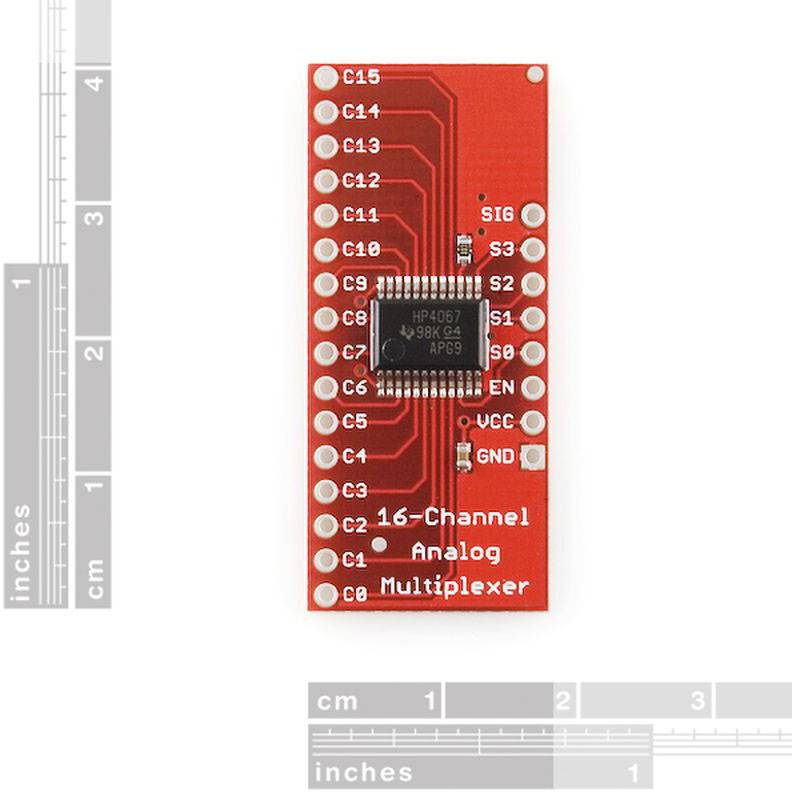

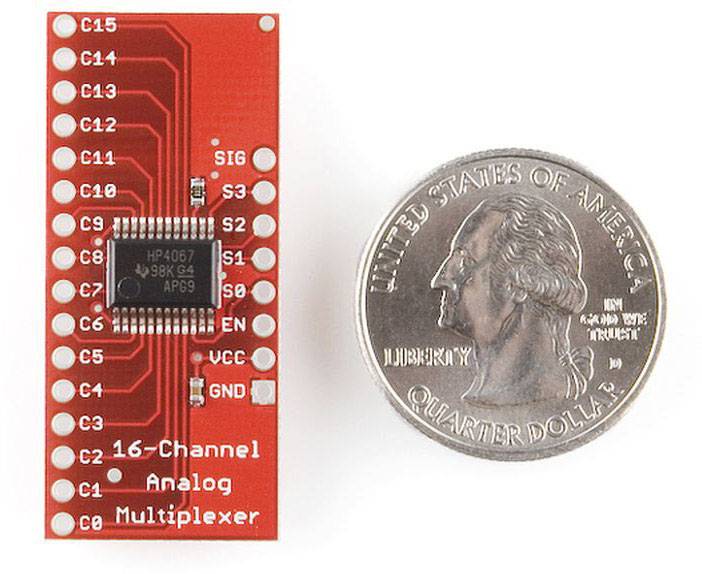

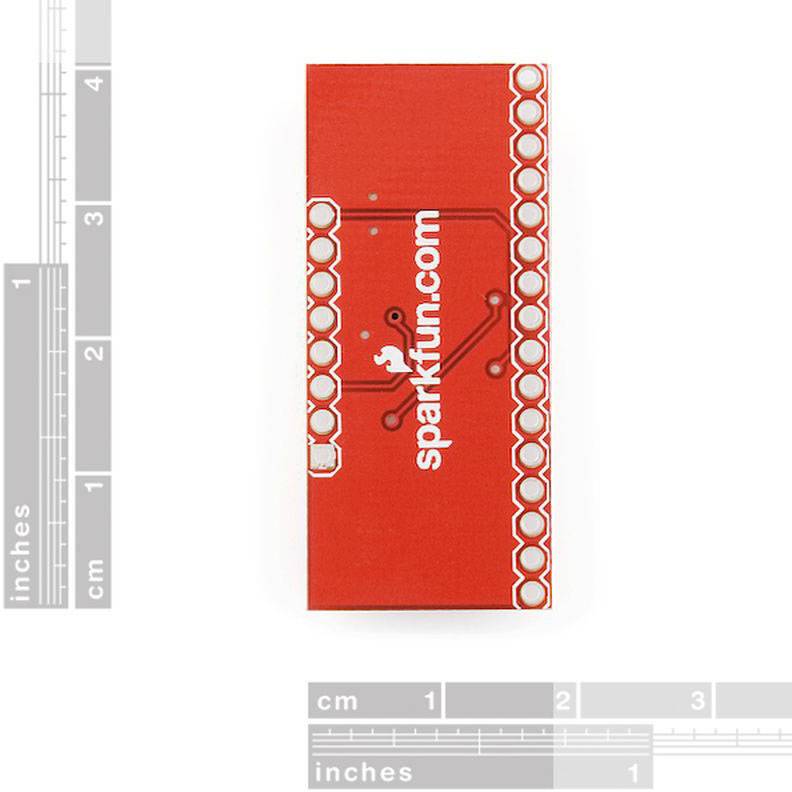

Dies ist eine Breakout-Platine für den sehr handlichen 16-Kanal Analog/Digital Multiplexer/Demultiplexer CD74HC4067. Dieser Chip ist wie ein Drehschalter - er leitet intern den gemeinsamen Pin (COM im Schaltplan, SIG auf der Platine) auf einen von 16 Kanalpins (CHANxx). Es funktioniert sowohl mit digitalen als auch mit analogen Signalen (die Spannung kann nicht höher als VCC sein), und die Anschlüsse funktionieren in beide Richtungen. Um ihn zu steuern, schließen Sie 4 digitale Ausgänge an die Adressauswahlpins (S0-S3) des Chips an und senden Sie ihm die Binäradresse des gewünschten Kanals (siehe Datenblatt für Details). Dies ermöglicht es Ihnen, bis zu 16 Sensoren mit nur 5 Pins an Ihr System anzuschließen, da der mux/demux auch mit digitalen Signalen arbeitet, können Sie damit serielle TTL-Daten von oder zu mehreren Geräten leiten. Sie können damit beispielsweise die TX-Pins von 16 Geräten mit einem RX-Pin auf Ihrem Mikrocontroller verbinden. Sie können dann eines dieser 16 Geräte zum Anhören auswählen. Wenn Sie eine Zweiwege-Kommunikation wünschen, können Sie ein zweites Board hinzufügen, um die TX-Leitung Ihres Mikrocontrollers auf die RX-Leitungen von 16 Geräten zu routen. Durch die Verwendung mehrerer Boards können Sie ähnliche Anordnungen für I2C, SPI, etc. erstellen.
Die internen Schalter sind bidirektional, unterstützen Spannungen zwischen Masse und VCC, haben einen niedrigen "Ein"-Widerstand und eine geringe "Aus"-Leckage, und um Übersprechen zu verhindern, führen Sie "Break-before-Maße"-Schaltungen durch. Die Platine bricht auch den "Enable"-Stift des Chips heraus, der bei hoher Ansteuerung den gemeinsamen Stift vollständig trennt (alle Schalter "aus").
