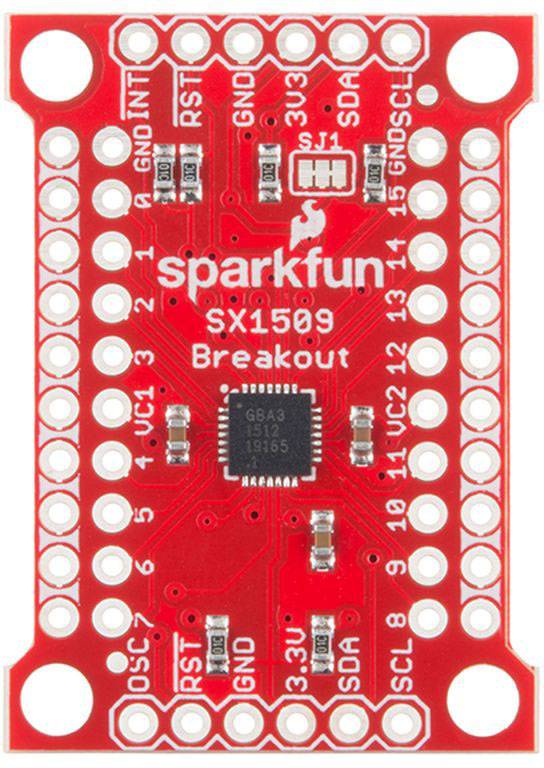

Haben Sie wenig I/O? Kein Problem! Der SX1509 Breakout ist ein 16-Kanal-GPIO-Expander mit I2C-Schnittstelle - das heißt, mit nur zwei Drähten kann Ihr Mikrocontroller mit 16 voll konfigurierbaren digitalen Ein-/Ausgangspins verbunden werden. Aber die SX1509 kann viel mehr als nur eine einfache digitale Pin-Steuerung. Es kann PWM-Signale erzeugen, so dass Sie LEDs dimmen können. Es kann so eingestellt werden, dass die Stifte mit unterschiedlicher Geschwindigkeit blinzeln oder sogar atmen. Und mit einer eingebauten Keypad-Engine kann es mit bis zu 64 Tasten verbunden werden, die in einer 8x8-Matrix angeordnet sind.

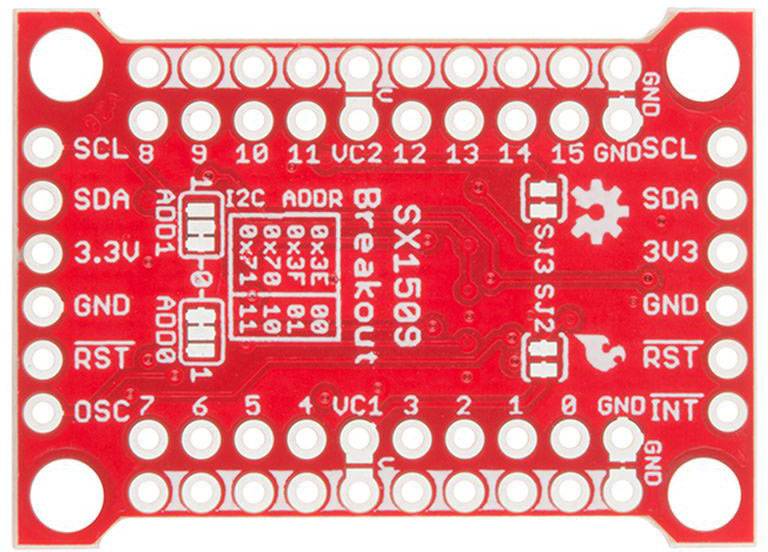

Zwei Header an der Ober- und Unterseite der Breakout-Platine fungieren als Eingabe- und Steuerheader für die Platine. Hier können Sie den SX1509 mit Strom versorgen, und Ihre I2C-Signale - SDA und SCL - werden enden. GPIO- und Powerbusse werden in jede Richtung durchbrochen, und konfigurierbare Jumper decken den größten Teil des restlichen Boards ab.
Da die I/O-Banken unabhängig vom Kern und voneinander zwischen 1,2V und 3,6V (5,5V tolerant) arbeiten können, kann dieses Gerät auch als Level-Shifter eingesetzt werden. Der SX1509 Breakout macht es einfach, einen Prototyp zu erstellen, so dass Sie mehr I/Os für Ihre Arduino oder I/O-begrenzte Steuerung hinzufügen können. Wir haben sogar eine Arduino-Bibliothek entwickelt, um Ihnen den Einstieg zu erleichtern!
