Walther Werke Anschlussverteilerschrank WAV0100BR1

Beschreibung

WALTHER Anschlussverteilerschrank
Anschlussleistung: 24kVA

nach IEC61439-4
und DIN/VDE 43868/1
zugelassen für die Versorgungsbereiche der
VDEW-Landesgruppe Berlin-Brandenburg
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

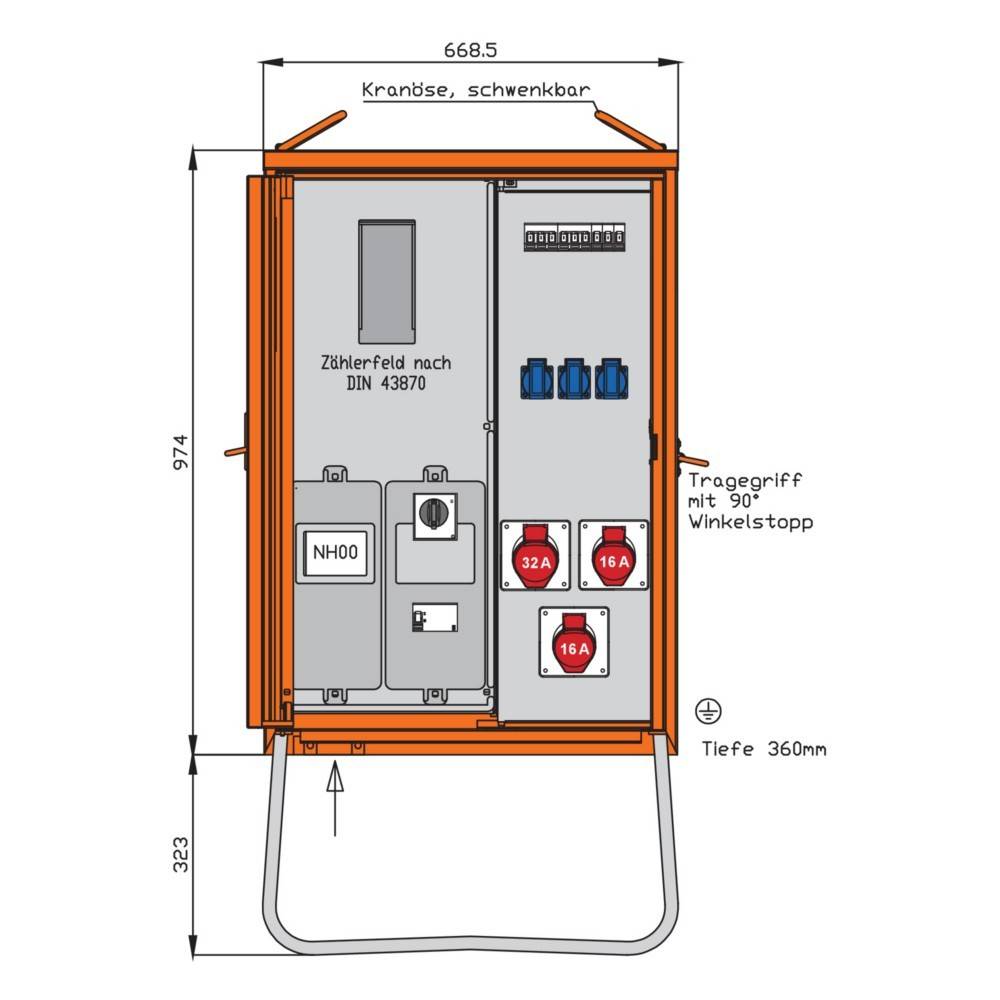

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm

Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Prismenklemmen P00-70qmm

Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
(Zählerverdrahtung 25qmm/N=16qmm)

Abgang / Absicherung:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Eigenschaften

• Hersteller: Walther Werke
• Bezeichnung: Anschlussverteilerschrank 22kVA m.Zählerplatz
• Typ: WAV0100BR1
• Ausführung: Anschlussverteilerschrank
• Bemessungsspannung: 230/400 V
• Bemessungsstrom: 32 A
• Anschlussleistung: 24 kVA
• Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig: 2
• Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig: 1
• Anzahl der SCHUKO-Steckdosen: 3
• Anzahl der Zählerfelder: 1
• Hauptschalter: Leistungsschalter
• Hauptschalter-Bemessungsstrom: 32 A
• Anzahl der Pole Hauptschalter: 3
• Anzahl der Leitungsschutzschalter: 5
• Fehlerstrom-Typ: B
• Anzahl der Fehlerstrom-Schutzschalter 30 mA: 1
• Notschalter: nein
• Schutzart (IP): IP44
• Geeignet nach IEC/EN 61439-4: ja
• Werkstoff des Gehäuses: Stahl
• Breite: 669 mm
• Höhe: 974 mm
• Tiefe: 683 mm
