Walther Werke Anschlussschrank WA0031

Beschreibung

WALTHER Anschlussschrank
Anschlussleistung: 173kVA

nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54

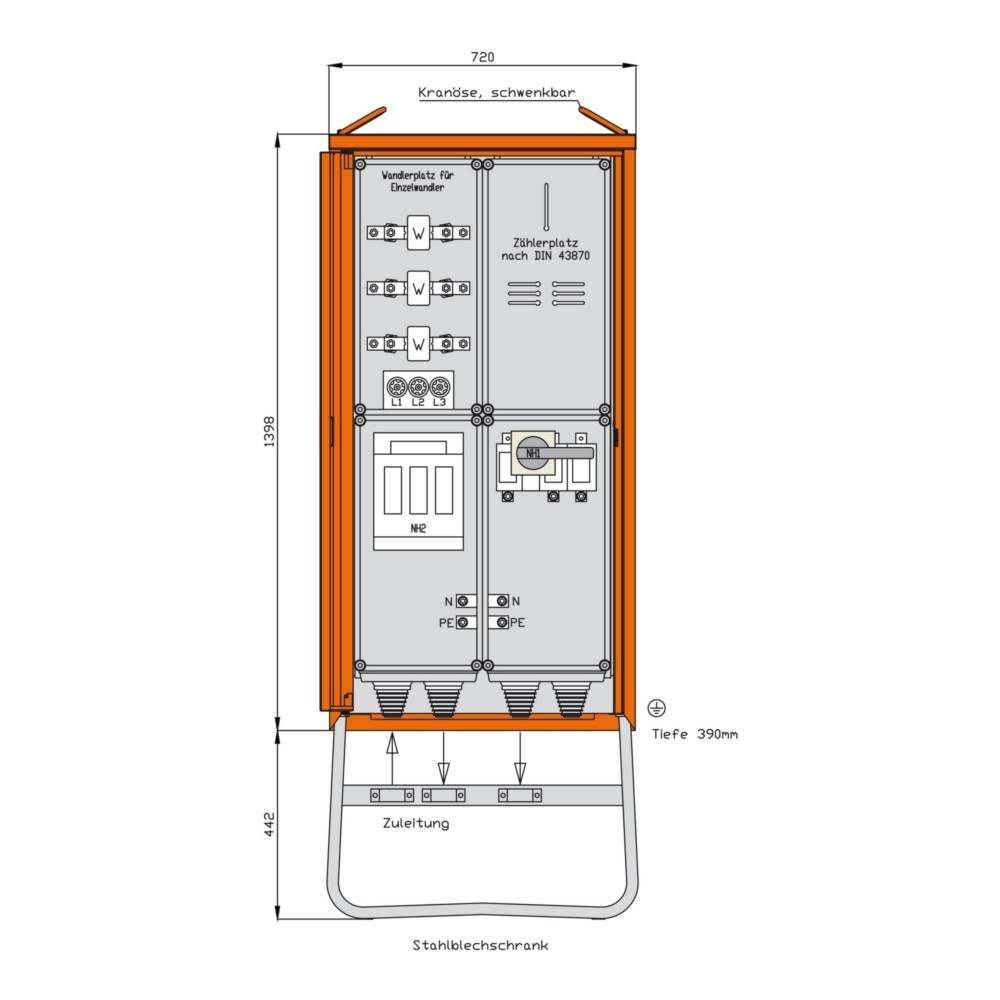

Größe ca.: 1398 x 720 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 442mm

Anschluss:
1 NH2-Sicherungslasttrennschalter 355A
mit Bolzenanschluss M10

Messung:
1 Spannungspfadsicherung 3P 6A -DIAZED-
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler

Abgang / Absicherung:
1 NH1-Lasttrennschalter mit Sicherungen 250A
mit Bolzenanschluss M10

Eigenschaften

• hersteller: Walther Werke
• bezeichnung: Anschlussschrank 173kVA/1Abg/1Z/1W
• typ: WA0031
• ausführung: Anschlussschrank
• bemessungsspannung: 400 V
• bemessungsstrom: 250 A
• anschlussleistung: 173 kVA
• anzahl der zählerfelder: 1
• hauptschalter: NH1
• hauptschalter-bemessungsstrom: 250 A
• anzahl der pole hauptschalter: 3
• notschalter: nein
• schutzart (ip): IP44
• geeignet nach iec/en 61439-4: ja
• werkstoff des gehäuses: Stahl
• breite: 720 mm
• höhe: 1840 mm
• tiefe: 390 mm
