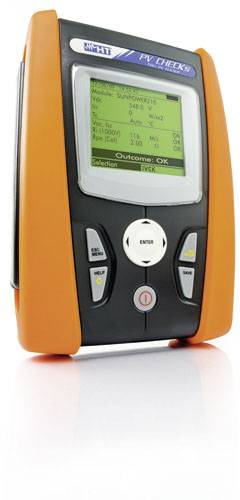

HT Instruments PV CHECKs Plus Installationstester-Set, VDE-Prüfgeräte-Set kalibriert (ISO) VDE-Norm 0126

Überblick

Isolationswiderstandsmessung 250/500/1000 V DC
mit Riso Einzelmessung + oder - gegen Erde
Durchgangsprüfung / Niederohmmessung Rpe
Leerlaufspannungsmessung Uoc bis 1000 V DC
Kurzschlussstrommessung Isc bis 15 A DC
automatische Anzeige der Spannungspolarität
Ergebnisanzeige OK / Nicht OK
Funktionstest & Leistungsmessung DC bis 100 A (optional mit Stromzange)
Datenlogger Funktion
DC Wirkungsgrad (optional mit Referenzzelle)
Temperaturmessung (optional mit Fühler)
Einstrahlungsmessung (optional mit Referenzzelle)
inkl. Messwertspeicher für 999 Messungen
inkl. USB-Schnittstelle

Beschreibung

Mit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach, sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere, zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → Niederohmmessung

Hinweise

Für PV Module mit Wirkungsgrad kleiner 19%.

Lieferumfang

• PT300N Temperaturfühler
• Solar02 Datenlogger
• HT304N Referenzzelle
• SP-KIT Messleitungskit
• HT4004 DC Stromwandler
• Messleitungsset mit 4 Krokodilklemmen
• MC3 & MC4 Anschlussadapter
• 6 x Batterien 1,5 V AA
• Speicher für 999 Messungen
• Auswertsoftware TOPVIEW
• USB-Kabel
• Transporttasche B2051
• Handbuch
• Kalibrierprotokoll ISO 9000.
