Beschreibung

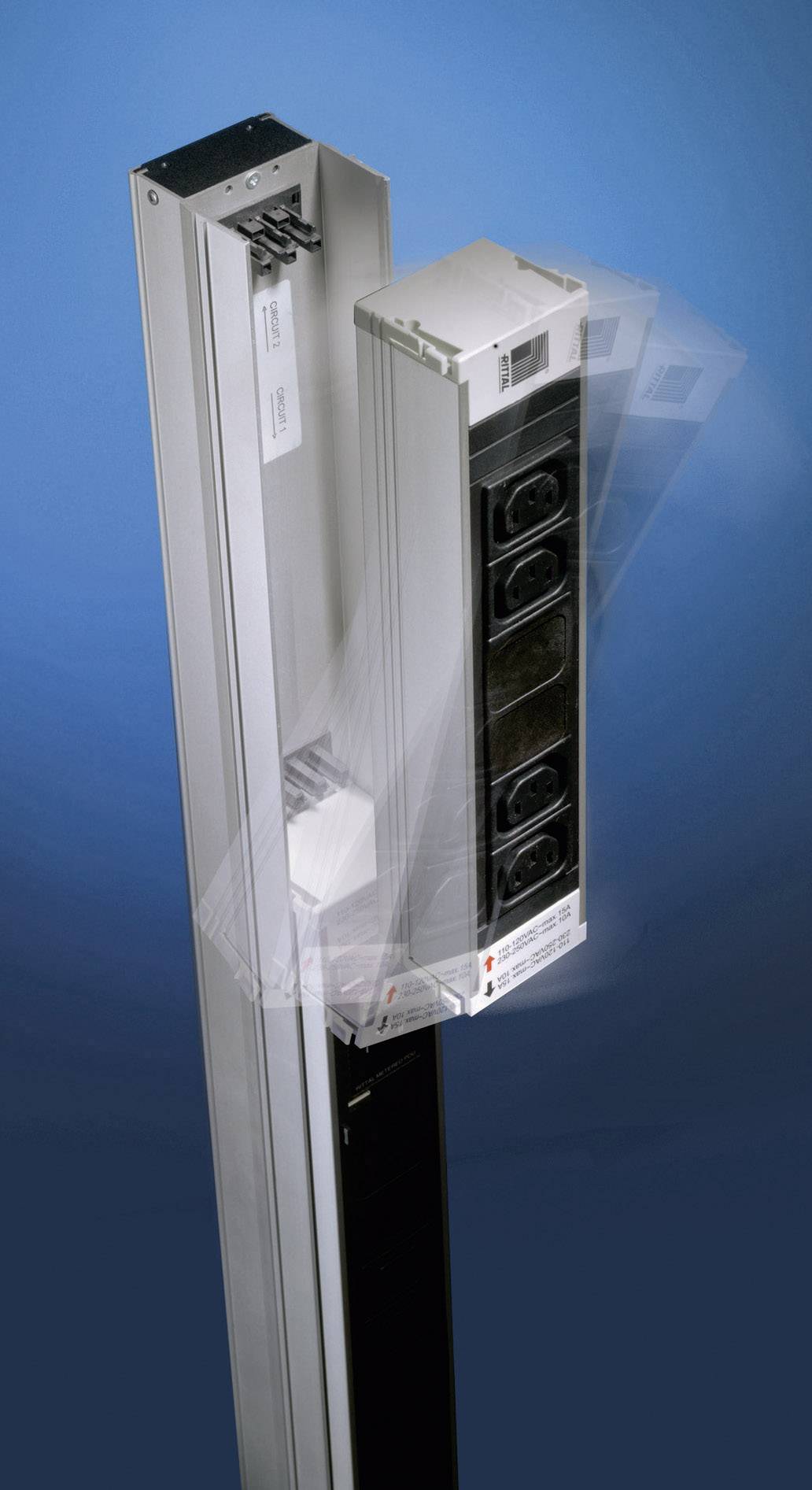

Power System Modul Stromschiene für 47HE Racks, 2x3x16A Das modulare System ermöglicht eine Grundausstattung für jedes Rack mit einer vertikalen Trägerschiene und dreiphasiger Einspeisung. Pro Trägerschiene ist auch eine zweite Einspeisung vorgesehen, die es ermöglicht das System redundant aufzubauen. Durch die vertikale Trägerschiene können die Steckplätze über die ganze Schrankhöhe genutzt und durch die zweite getrennte Einspeisung redundant versorgt werden. In die Trägerschiene können Steckdosenmodule eingerastet werden. Durch den berührungsgeschützten Aufbau der Stromschiene müssen nicht alle Steckplätze mit Steckdosenmodulen versehen werden. Steckdosenmodule sind in verschiedenen Länderausführungen verfügbar, z. B. Kaltgeräte IEC320 C13, Schutzkontakt, F/B, CH, USA, UK. Alle Module sind in der Schiene gemischt einsetzbar. Pro 2,20m Schiene können 8 Steckdosenmodule eingesetzt werden. Dann sind mit IEC320 Modulen bis zu 48 Steckplätze verfügbar. Installation nach dem Plug & Play System: Die Stromschiene kann in alle Rittal TS / PS Racks mit einem Befestigungskit DK7856.011 nachgerüstet werden. Die Einspeisung erfolgt über eine 5polige Anschlussbuchse mit Zugfedertechnik. Alle Steckdosenmodule sind im laufenden Betrieb in die Schiene nachrüstbar.
Dreiphasiger Aufbau mit max. 3x16A pro Stromkreis Zwei getrennte Stromkreise pro Trägerschiene Der redundante Stromkreis 2 ist komplett potenzialgetrennt von Stromkreis 1. Durch die Steckrichtung der Steckdosenmodule kann gewählt werden, ob der Stromkreis 1 oder der redundante Stromkreis 2 verwendet eingesetzt werden soll. Steckdosenmodule können im laufenden Betrieb nachgerüstet werden. Jedes Modul wahlweise mit / ohne integrierten Sicherungsautomat.
