Walther Werke Verteilerschrank WV0270R1

Beschreibung

WALTHER Verteilerschrank
Anschlussleistung: 22kVA

nach IEC61439-4
Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44

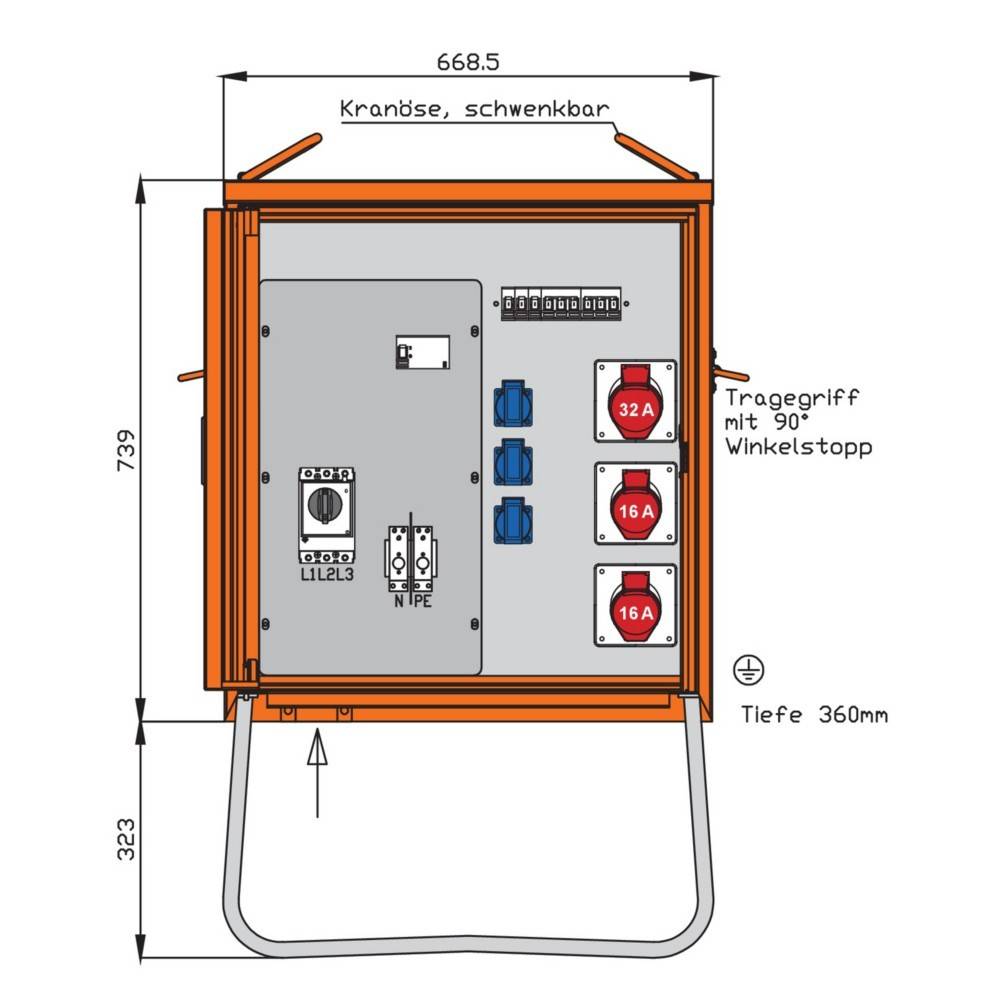

Größe ca.: 739 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm

Anschluss:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²

Abgang / Absicherung:
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Eigenschaften

• hersteller: Walther Werke
• bezeichnung: Verteilerschrank 22kVA
• typ: WV0270R1
• ausführung: Verteilerschrank
• bemessungsspannung: 230/400 V
• bemessungsstrom: 32 A
• anschlussleistung: 22 kVA
• anzahl der cee-steckdosen 16 a / 400 v / 5-polig: 2
• anzahl der cee-steckdosen 32 a / 400 v / 5-polig: 1
• anzahl der schuko-steckdosen: 3
• hauptschalter: Leistungsschalter
• hauptschalter-bemessungsstrom: 32 A
• anzahl der pole hauptschalter: 3
• anzahl der leitungsschutzschalter: 5
• fehlerstrom-typ: B
• anzahl der fehlerstrom-schutzschalter 30 ma: 1
• notschalter: nein
• schutzart (ip): IP44
• geeignet nach iec/en 61439-4: ja
• werkstoff des gehäuses: Stahl
• breite: 669 mm
• höhe: 1062 mm
• tiefe: 360 mm

Stichwörter

Walther Werke, Baustromverteiler
