Beschreibung

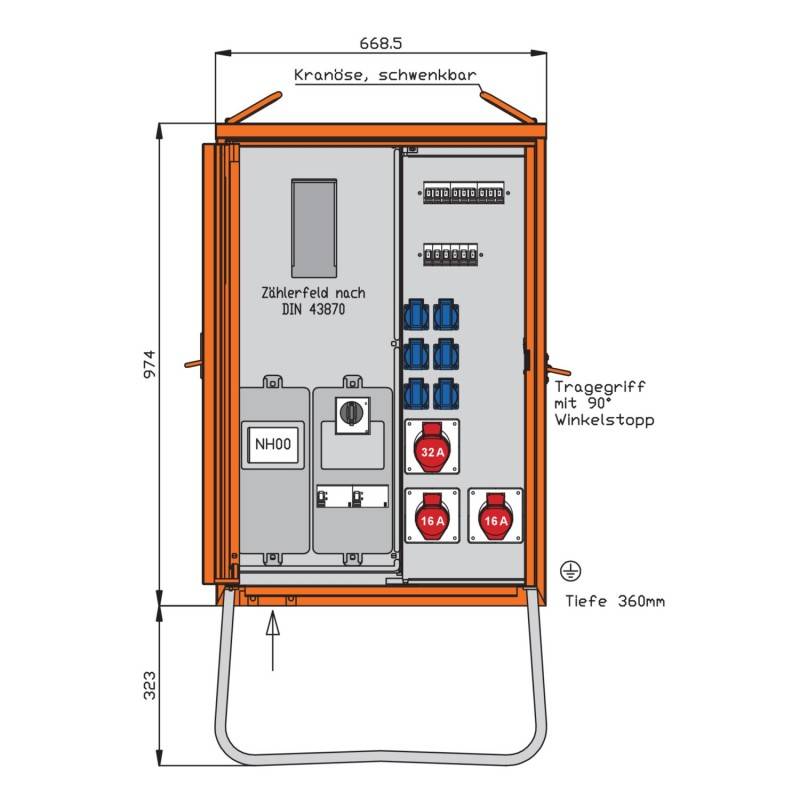

WALTHER Anschlussverteilerschrank
Anschlussleistung: 44kVA
nach IEC61439-4
und DIN/VDE 43868/1
zugelassen für die Versorgungsbereiche der
VDEW-Landesgruppe Berlin-Brandenburg
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54
Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 80A
mit Prismenklemmen P00-70qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
(Zählerverdrahtung 25qmm/N=16qmm)
Abgang / Absicherung:
1 Leistungsschalter 3P 63A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 63A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
