Beschreibung
Standardausführung
- Ein/Aus über Lichtschalter oder separaten Schalter.
- Betrieb entweder in Stufe 1 oder Stufe 2.
- Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter.
- Drehzahlsteuerbar.
Merkmale
- Intelligent programmierter Kleinraumventilator für höchste Ansprüche.
- 2 Leistungsstufen.
- Verdeckte Ansaugung durch Designabdeckung.
- Zur Entlüftung.
- VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.
- VDE-Zeichen: ECA 100 RC/RCH.
- Schutzart IP X5 für Sicherheit im Bad.
- Schutzklasse II.
- Für Dauerbetrieb geeignet.
- Thermischer Überlastungsschutz.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Gehäuse aus schlagfestem Kunststoff.
Motor
- Energiesparender, robuster Motor mit Kugellager, wartungsfrei.
- Für Dauerbetrieb geeignet.
Montagehinweise
- Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.
- Wand- und Deckenmontage möglich.
- Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.

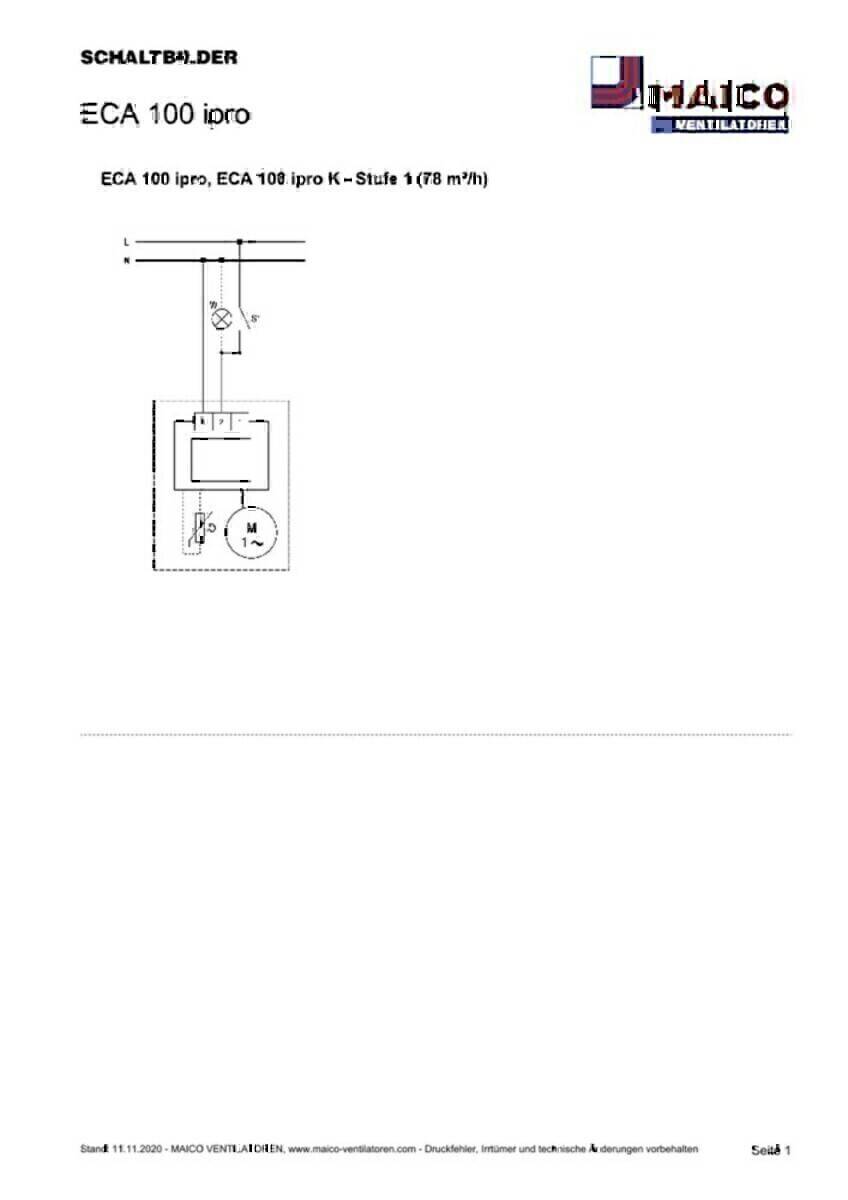

Elektrischer Anschluss
- Elektrischer Anschluss Unterputz.
Sicherheitshinweise
- Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.
- Details siehe Planungshinweise.
Artikel:

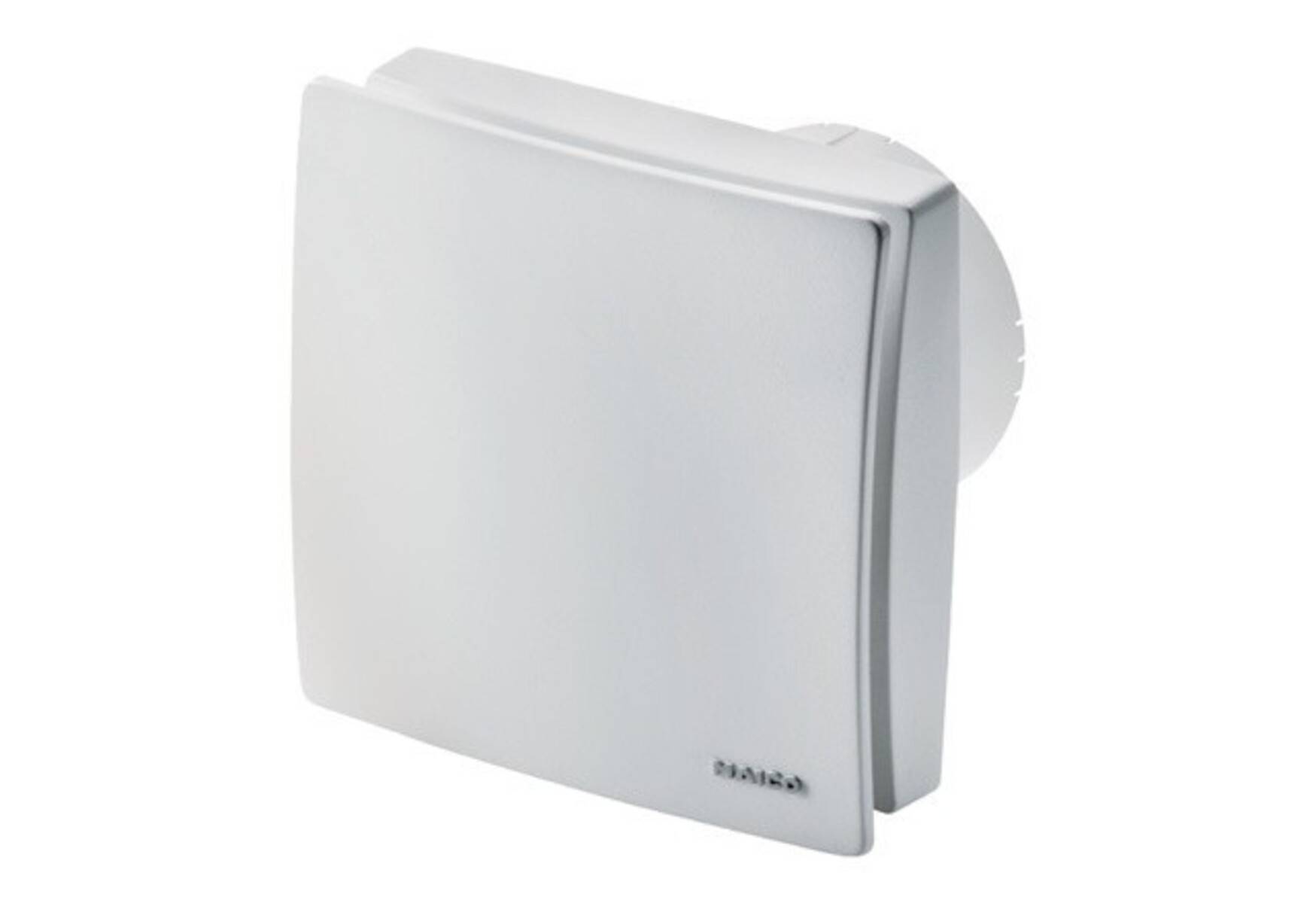

ECA 100 ipro
- Ausführung: Standardausführung
- Fördervolumen: 78 m3/h / 92 m3/h
- Drehzahl: 2100 1/min / 2500 1/min
- Drehzahlsteuerbar: ja
- Reversierbarkeit: nein
- SEC average: -10,69 kWh/(m2*a)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 6 W / 8 W
- IMax: 0,06 A
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Einbauort: Decke / Wand
- Einbauart: Aufputz
- Einbaulage: beliebig
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,7 kg
- Gewicht mit Verpackung: 0,85 kg
- Klappe: keine

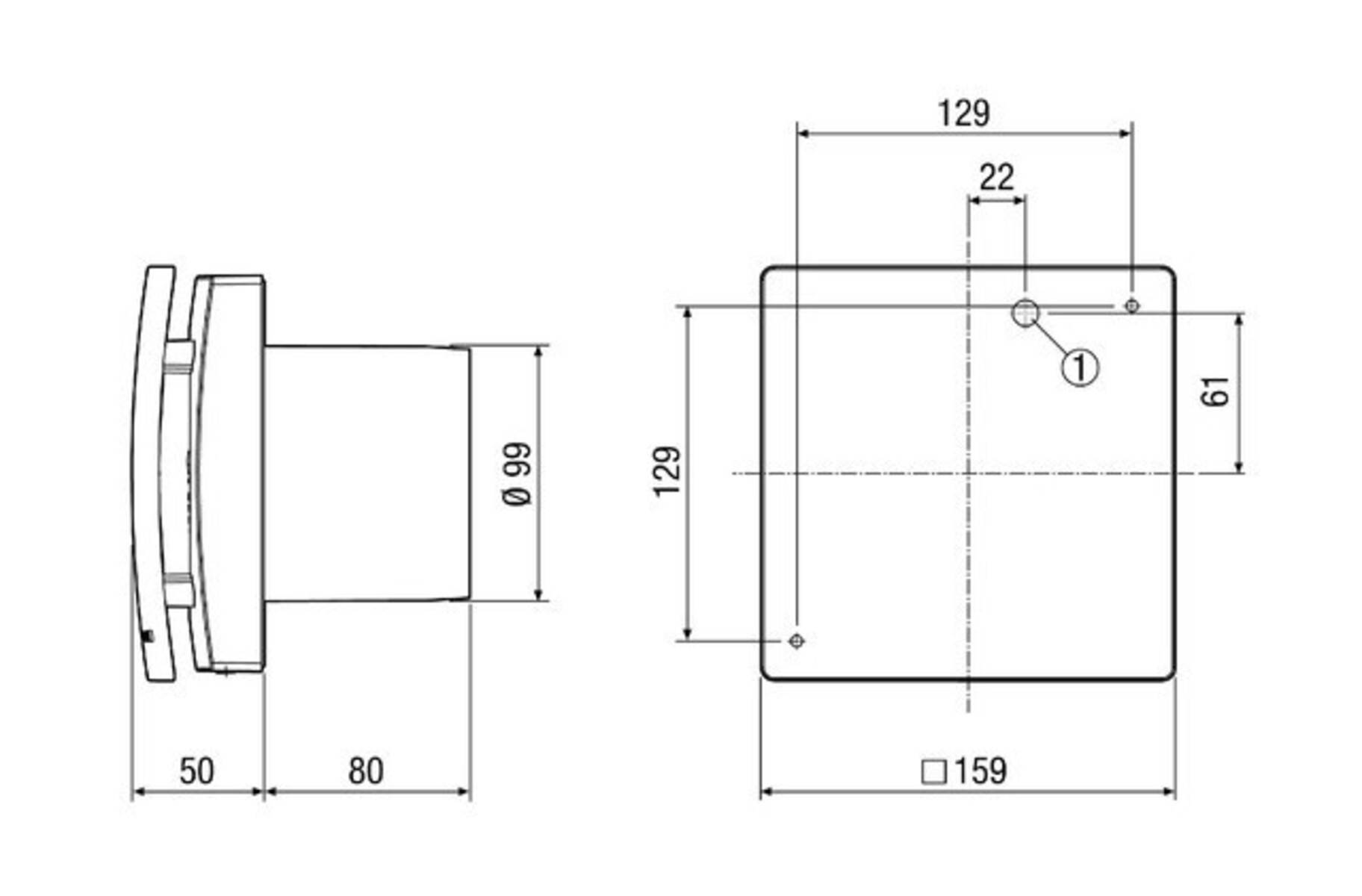

- Nennweite: 100 mm
- Breite: 159 mm
- Höhe: 159 mm
- Tiefe: 130 mm
- Breite mit Verpackung: 165 mm
- Höhe mit Verpackung: 165 mm
- Tiefe mit Verpackung: 145 mm
- Fördermitteltemperatur bei IMax: 40 °C
- Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen
