Niedax Ankerschiene 2996Z/3 FL

Beschreibung

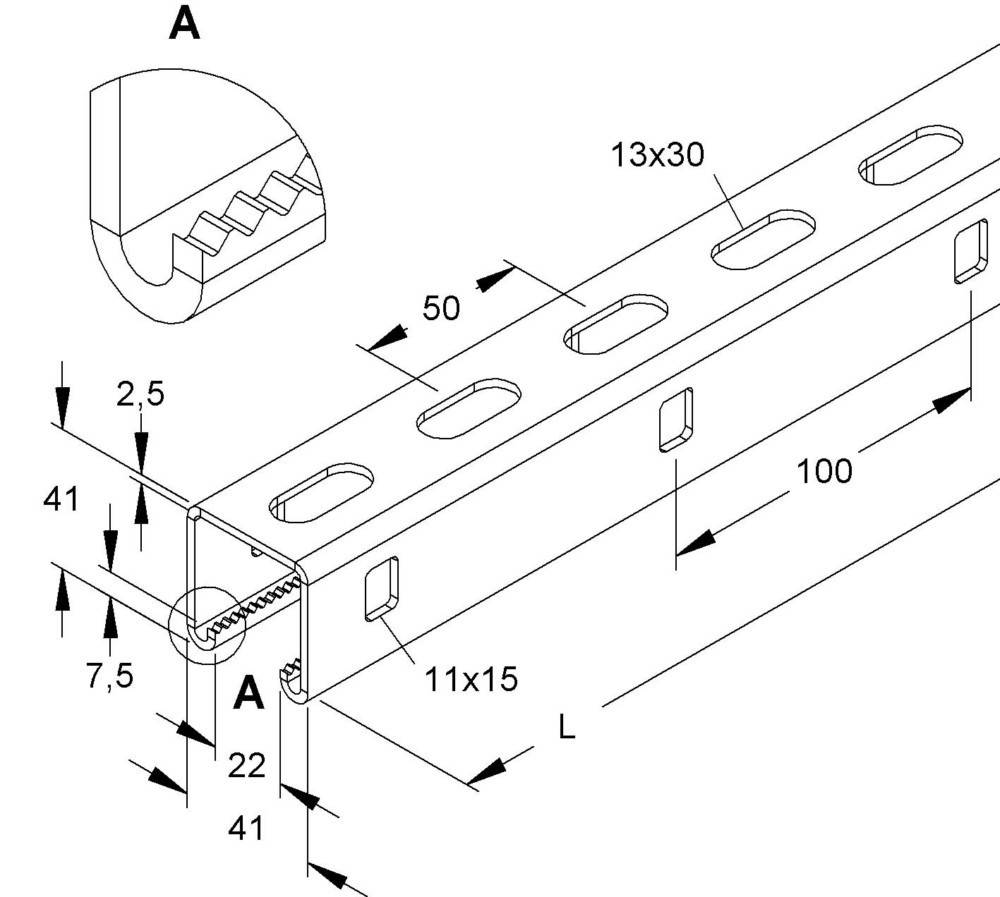

Ankerschiene Modell 2996Z, C-Profil mit Verzahnung, gelocht, mit zusätzlicher durchgehender Seitenlochung. Gleitmutter GMZ M...-22 F und Schrauben oder Hammerkopfschraube HMZ M.../... F bitte separat bestellen. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 88/96 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 41 x 41 x 2,5 mm Schlitzweite : 22 mm Profilbodenlochung : 13 x 30 mm mittiger Abstand : 50 mm Profilseitenlochung : 11 x 15 mm mittiger Abstand : 100 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Eigenschaften

• hersteller: Niedax
• bezeichnung: Ankerschiene C-Profil 41x41x3000
• typ: 2996Z/3 FL
• länge: 3000 mm
• breite: 41 mm
• höhe: 41 mm
• schlitzbreite: 22 mm
• materialstärke: 2,5 mm
• profilform: C-Profil
• ausführung: Einfachprofil
• art der lochung: 3 Seiten gelocht
• lochbreite: 13 mm
• mit zahnung: ja
• abbrechbar: nein
• flächenträgheitsmoment ly: 6,98 cm4
• flächenträgheitsmoment lz: 9 cm4
• widerstandsmoment wy: 3,02 cm³
• widerstandsmoment wz: 4,39 cm³
• geeignet für funktionserhalt: nein
• werkstoff: Stahl
• werkstoffgüte: sonstige
• oberflächenschutz: feuerverzinkt
• gewicht: 2,65129 kg

Stichwörter

Niedax, C-Schienen für Energiezuführung
