Niedax Kabelrinne RLVC 60.100

Beschreibung

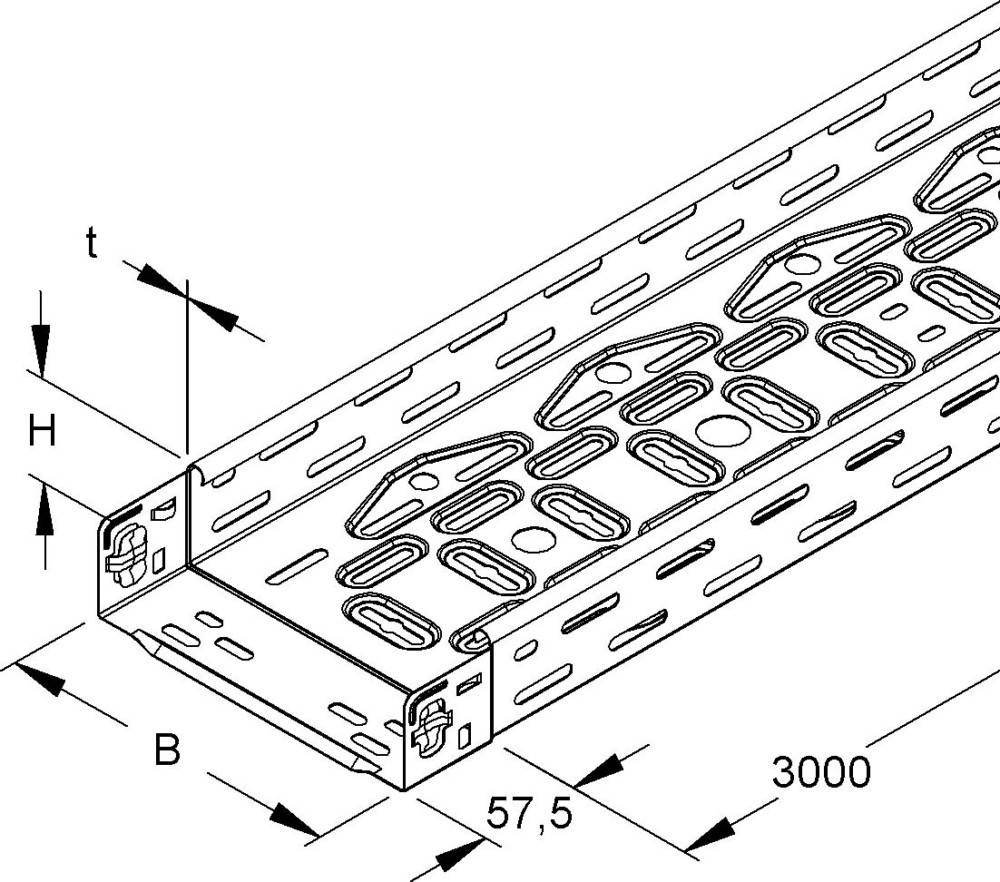

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Loch- bzw. Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... bzw. M 12/... . Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 100 mm Materialstärke t : 0,75 mm Lochperforation : Ø 11 mm Abstand : 125 mm Schlüssellochperforation : 7 x 38 mm und Ø 12,5 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5800 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Eigenschaften

• hersteller: Niedax
• bezeichnung: Kabelrinne
• typ: RLVC 60.100
• höhe: 60 mm
• breite: 100 mm
• materialstärke: 0,75 mm
• länge: 3000 mm
• arbeitslänge: 3000 mm
• nutzbarer querschnitt: 5800 mm²
• mit oberteil: nein
• seitenlochung: ja
• montagelochung im boden: ja
• nato-lochbild: nein
• ausführung: integrierter Verbinder
• art des verbinders: Klickbefestigung
• geeignet für funktionserhalt: ja
• werkstoff: Stahl
• einsatztemperatur: -20..120 °C
• werkstoffgüte: sonstige
• oberflächenschutz: bandverzinkt
• gewicht: 1,2852 kg/m
• belastungstesttyp nach iec 61537: Typ II
• sichere arbeitslast nach iec 61537 bei stützabstand 1,0 m: 1700 N/m
• sichere arbeitslast nach iec 61537 bei stützabstand 1,5 m: 1000 N/m
• sichere arbeitslast nach iec 61537 bei stützabstand 2,0 m: 450 N/m
• sichere arbeitslast nach iec 61537 bei stützabstand 2,5 m: 250 N/m
