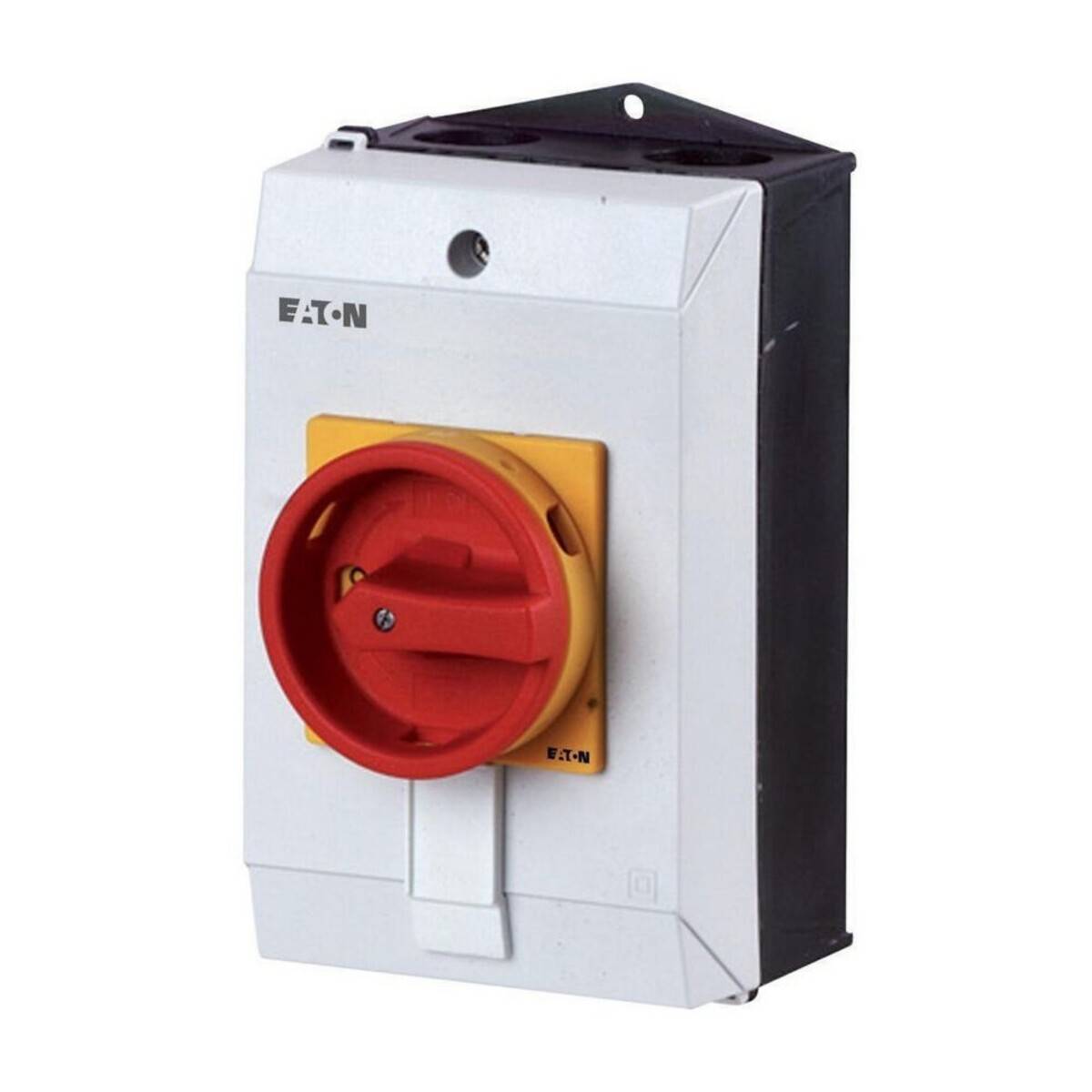

Eaton Hauptschalter P1-25/I2H/SVB/N

Überblick

Hauptschalter, P1, Bemessungsdauerstrom (Iu): 25 A, Funktionen: NOT-AUS-Funktion, Verriegelbar, Ausstattung: Roter Drehgriff und gelber Sperrkragen, Montageart: Aufputzmontage, Polzahl: 4-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: NEMA 12

Beschreibung

• hersteller: Eaton
• bezeichnung: Hauptschalter Aufbau
• typ: P1-25/I2H/SVB/N
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: ja
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: ja
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 25 A
• bemessungsdauerstrom bei ac-23, 400 v: 25 A
• bemessungsdauerstrom bei ac-21, 400 v: 25 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 7,5 kW
• bemessungskurzzeitstromfestigkeit icw: 0,64 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 13 kW
• schaltleistung bei 400 v: 13 kW
• bedingter bemessungskurzschlussstrom iq: 80 kA
• polzahl: 4
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Komplettgerät im Gehäuse
• geeignet für bodenbefestigung: ja
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: nein
• geeignet für zwischenbau: nein
• farbe des betätigungselements: rot
• ausführung des betätigungselements: Türkupplungsdrehantrieb
• verriegelbar: ja
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP65
• schutzart (nema): 12
• breite: 100 mm
• höhe: 180 mm
• tiefe: 115 mm

Eigenschaften

Eaton P1-25/I2H/SVB/N. Typ: Endschalter, Anzahl der Pole: 3P, Produktfarbe: Weiß. Nennstrom: 25 A
