Beschreibung

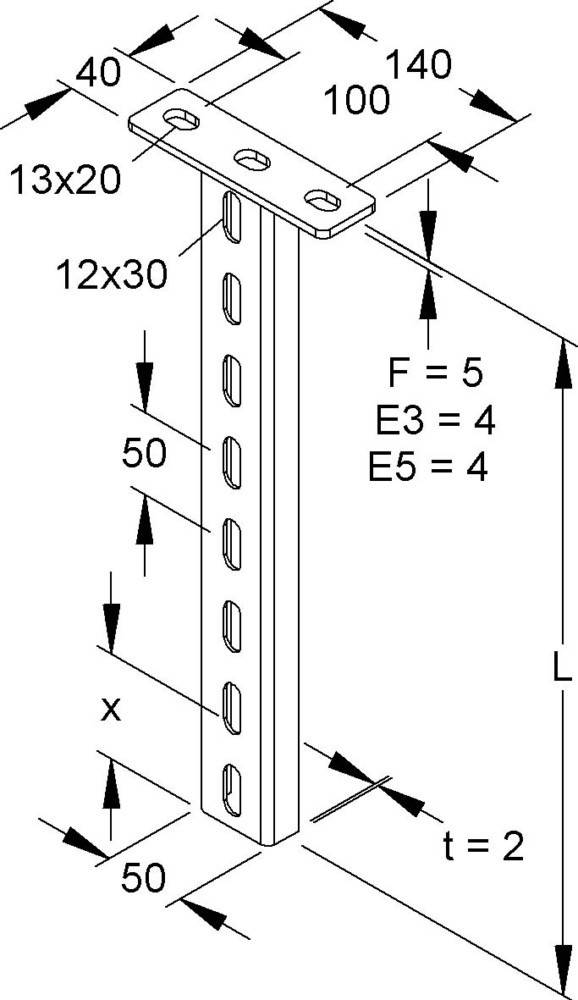

Hängestiel, U-Profil mit angeschweißter Kopfplatte, System HUF 50/... E3, für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 E3 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. VDE zertifiziert! für Ausleger : KTUM... E3 bis 400 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 4 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 604 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
