Niedax Ankerschiene 2970/2 E3L

Beschreibung

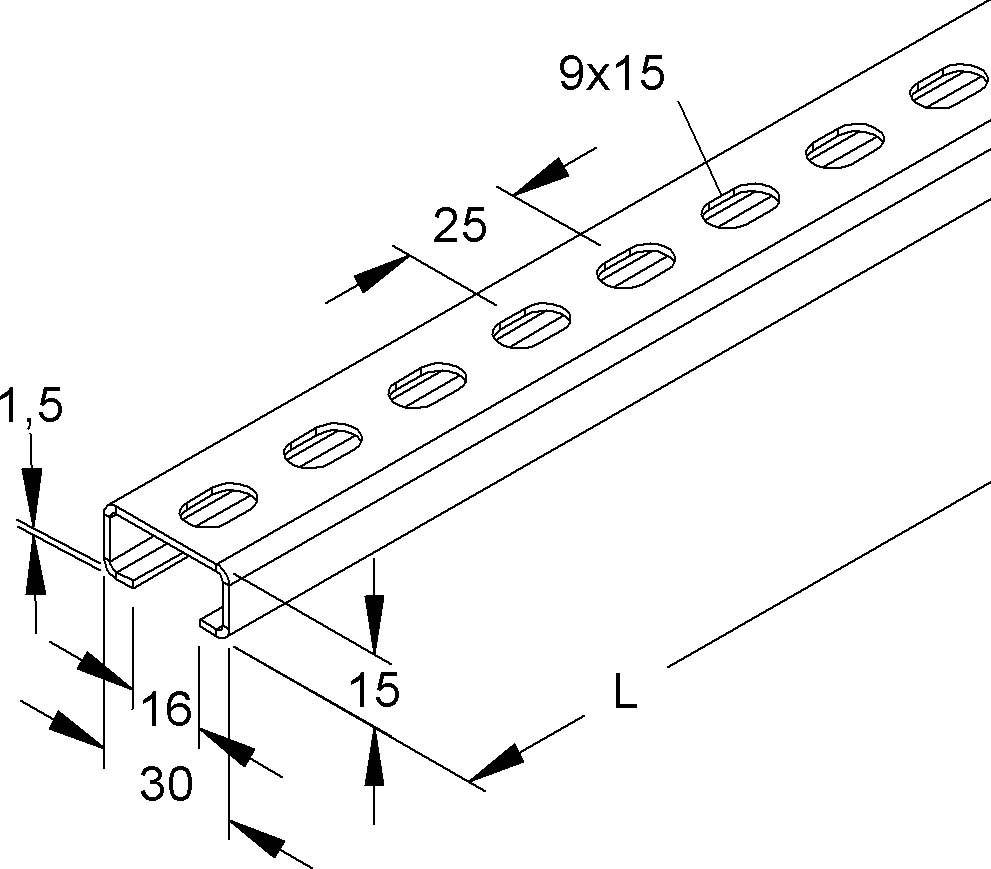

Ankerschiene Modell 2970, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Profillochung : 9 x 15 mm mittiger Abstand : 25 mm Lieferlänge L : 2000 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304

Eigenschaften

• hersteller: Niedax
• bezeichnung: Ankerschiene
• typ: 2970/2 E3L
• länge: 2000 mm
• breite: 30 mm
• höhe: 15 mm
• schlitzbreite: 16 mm
• materialstärke: 1,5 mm
• profilform: C-Profil
• ausführung: Einfachprofil
• art der lochung: Rücken gelocht
• lochbreite: 7,5 mm
• mit zahnung: nein
• abbrechbar: nein
• flächenträgheitsmoment ly: 0,28 cm4
• flächenträgheitsmoment lz: 1,22 cm4
• widerstandsmoment wy: 0,31 cm³
• widerstandsmoment wz: 0,81 cm³
• geeignet für funktionserhalt: nein
• werkstoff: rostfreier Stahl
• werkstoffgüte: rost- und säurebeständiger Stahl
• oberflächenschutz: sonstige
• gewicht: 0,71475 kg

Stichwörter

Niedax, C-Schienen für Energiezuführung
