Beschreibung

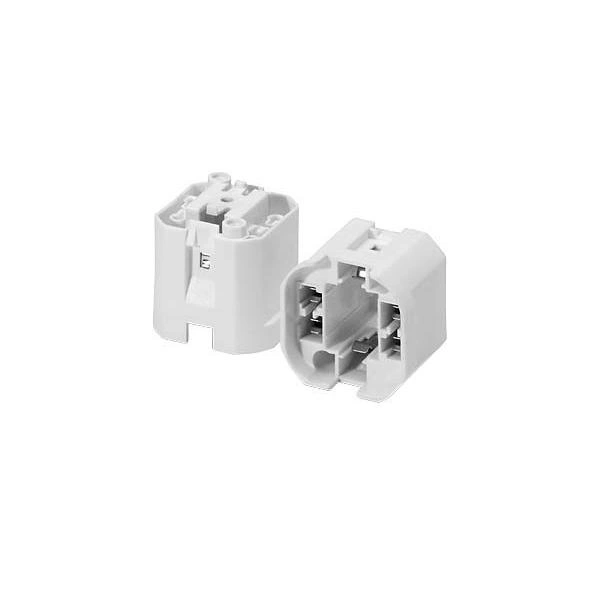

G24-, GX24-Fassungen
Glattmantel
Gehäuse: PBT GF, weiß, T140
Nennwert: 2/500
Doppel-Steckklemmen: 0,5-1 mm² (Lampenkreis)
Zusätzlich bei G24q-, GX24q-Fassungen:
Einzel-Steckklemmen: 0,5-1 mm² (Starterkreis)
Rückseitige Bohrungen für selbstschneidende
Schrauben nach ISO 1481/7049-ST4,2-C/F
Vorderseitige Durchgangslöcher für Schrauben M3
Zentrales Durchgangsloch für Schraube M3
Verdrehungsschutznocken
Bei der Befestigung der Fassung ist zu berücksichtigen,
dass die TC-T- und TC-TEL-Lampen über
die Fassung hinausragen. Bei der Benutzung des
Zentralloches zur Befestigung der Fassung sind
zusätzliche Vertiefungen für die Verdrehungsschutznocken
vorzusehen.
