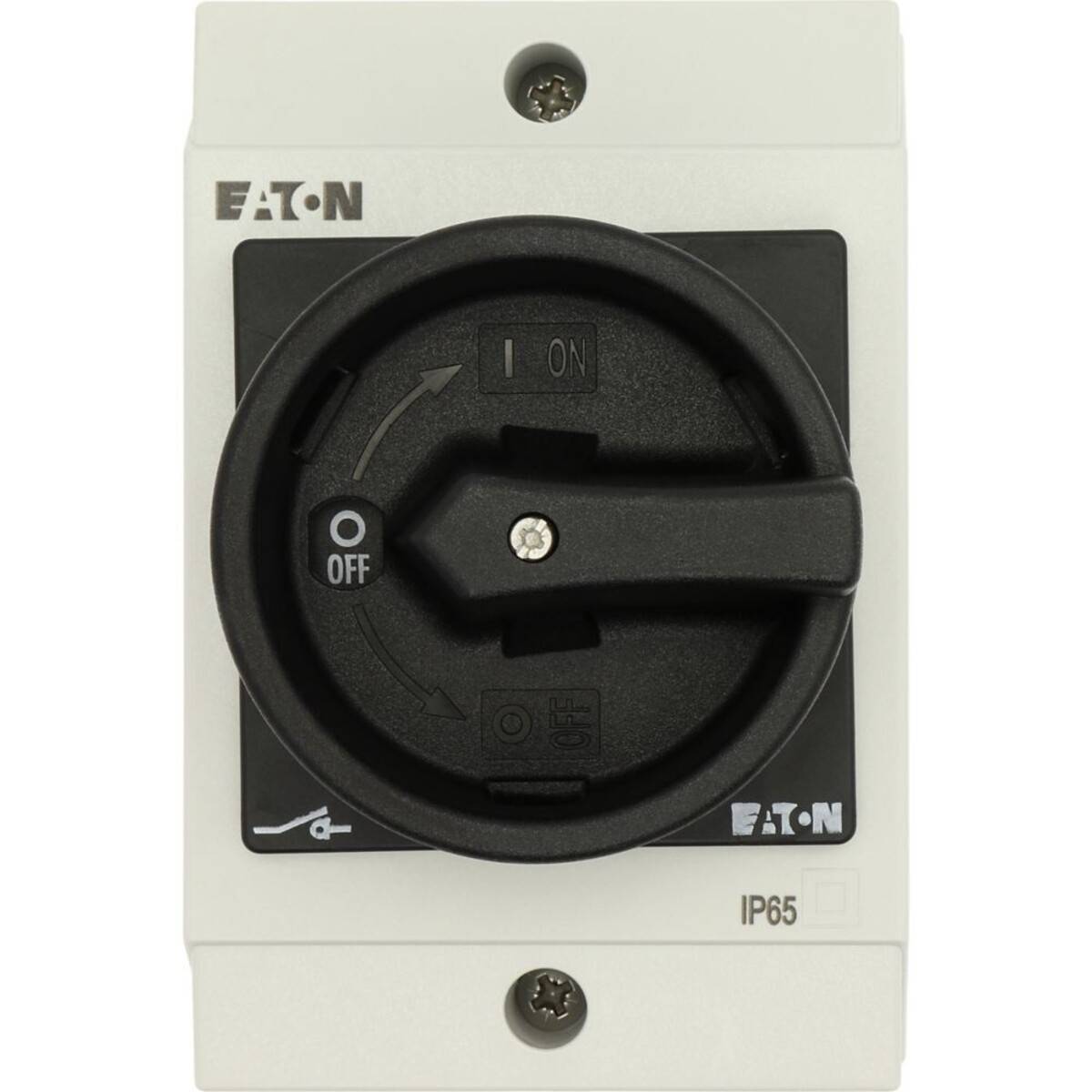

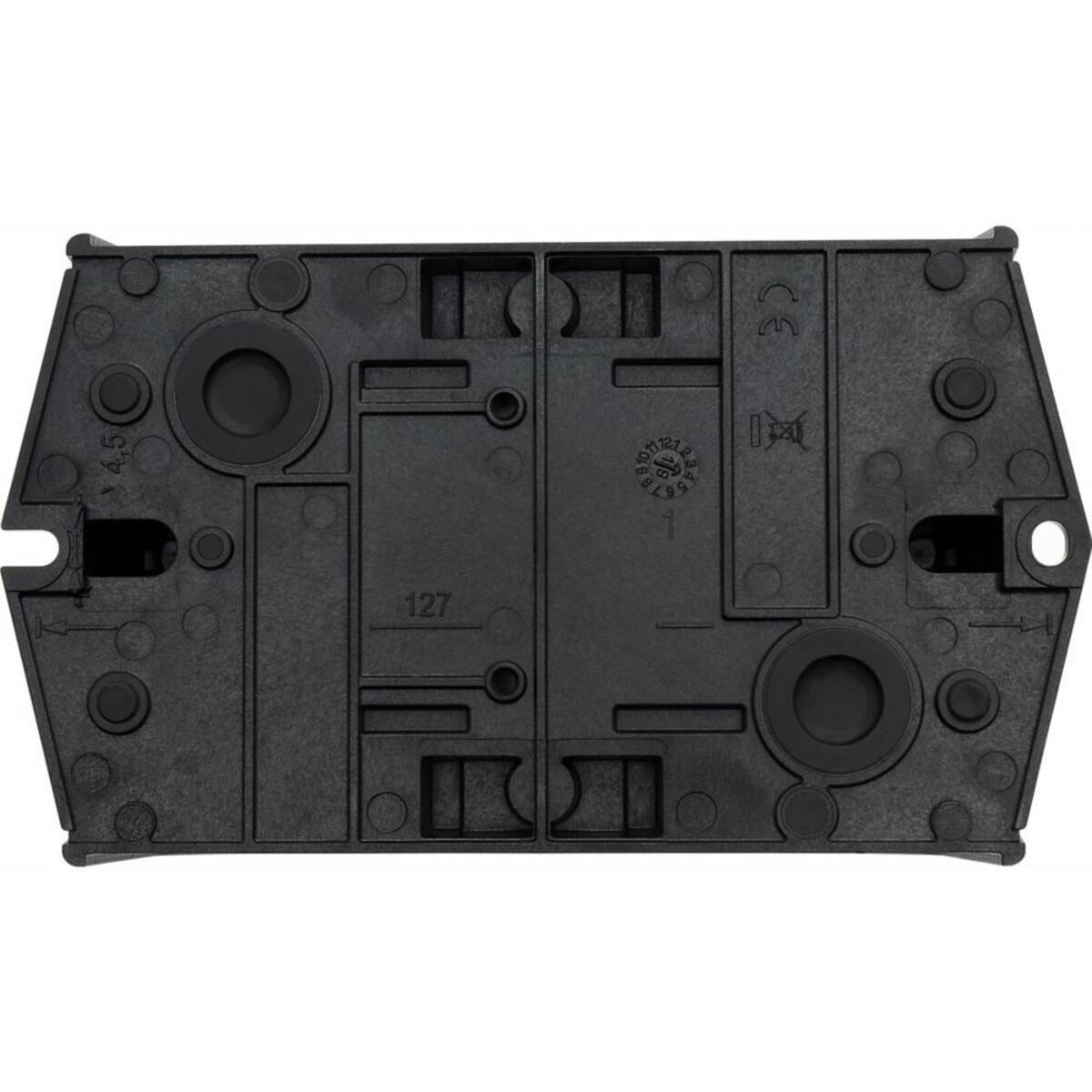

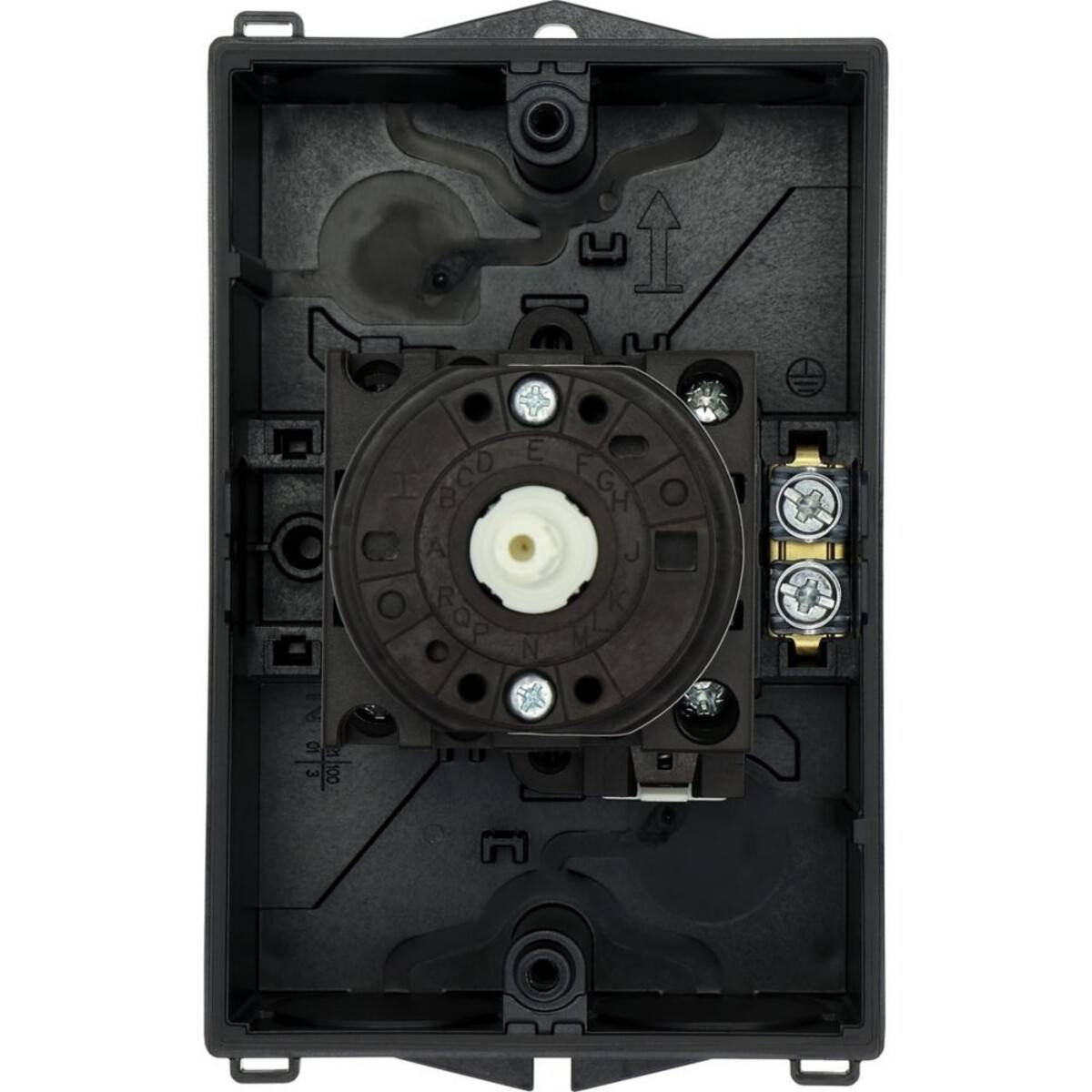

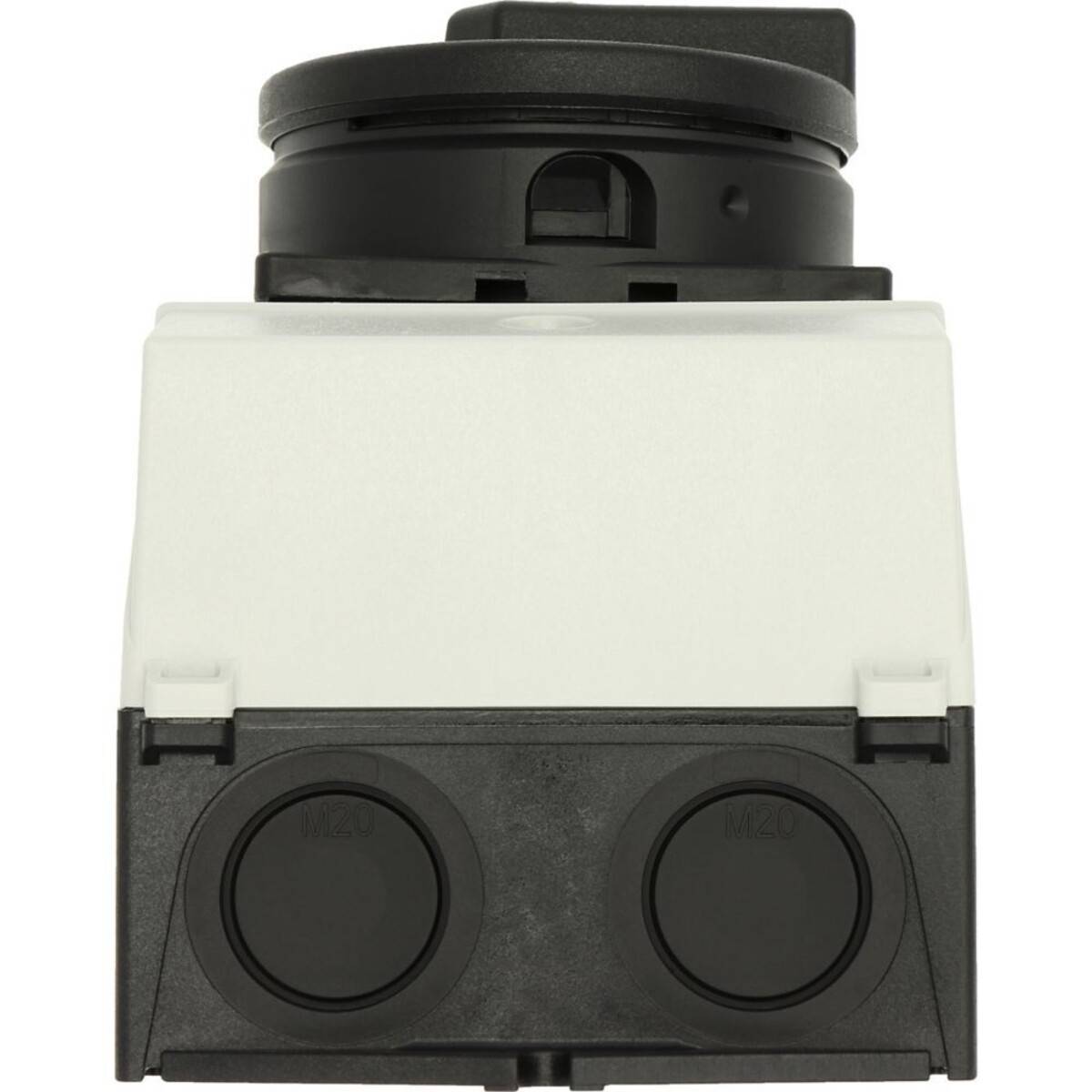

Eaton Hauptschalter T0-3-15680/I1/SVB-SW

Beschreibung

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, 3-polig + N, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Bemessungsdauerstrom: Iu = 20 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Eigenschaften

• hersteller: Eaton
• bezeichnung: Hauptschalter I(G)/SVB
• typ: T0-3-15680/I1/SVB-SW
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: ja
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: nein
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 20 A
• bemessungsdauerstrom bei ac-23, 400 v: 13,3 A
• bemessungsdauerstrom bei ac-21, 400 v: 20 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 5,5 kW
• bemessungskurzzeitstromfestigkeit icw: 0,32 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 5,5 kW
• schaltleistung bei 400 v: 5,5 kW
• bedingter bemessungskurzschlussstrom iq: 6 kA
• polzahl: 4
• anzahl der hilfskontakte als Öffner: 1
• anzahl der hilfskontakte als schließer: 1
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Komplettgerät im Gehäuse
• geeignet für bodenbefestigung: ja
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: nein
• geeignet für zwischenbau: nein
• farbe des betätigungselements: schwarz
• ausführung des betätigungselements: Türkupplungsdrehantrieb
• verriegelbar: ja
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP65
• schutzart (nema): 12
• breite: 80 mm
• höhe: 130 mm
• tiefe: 137 mm
