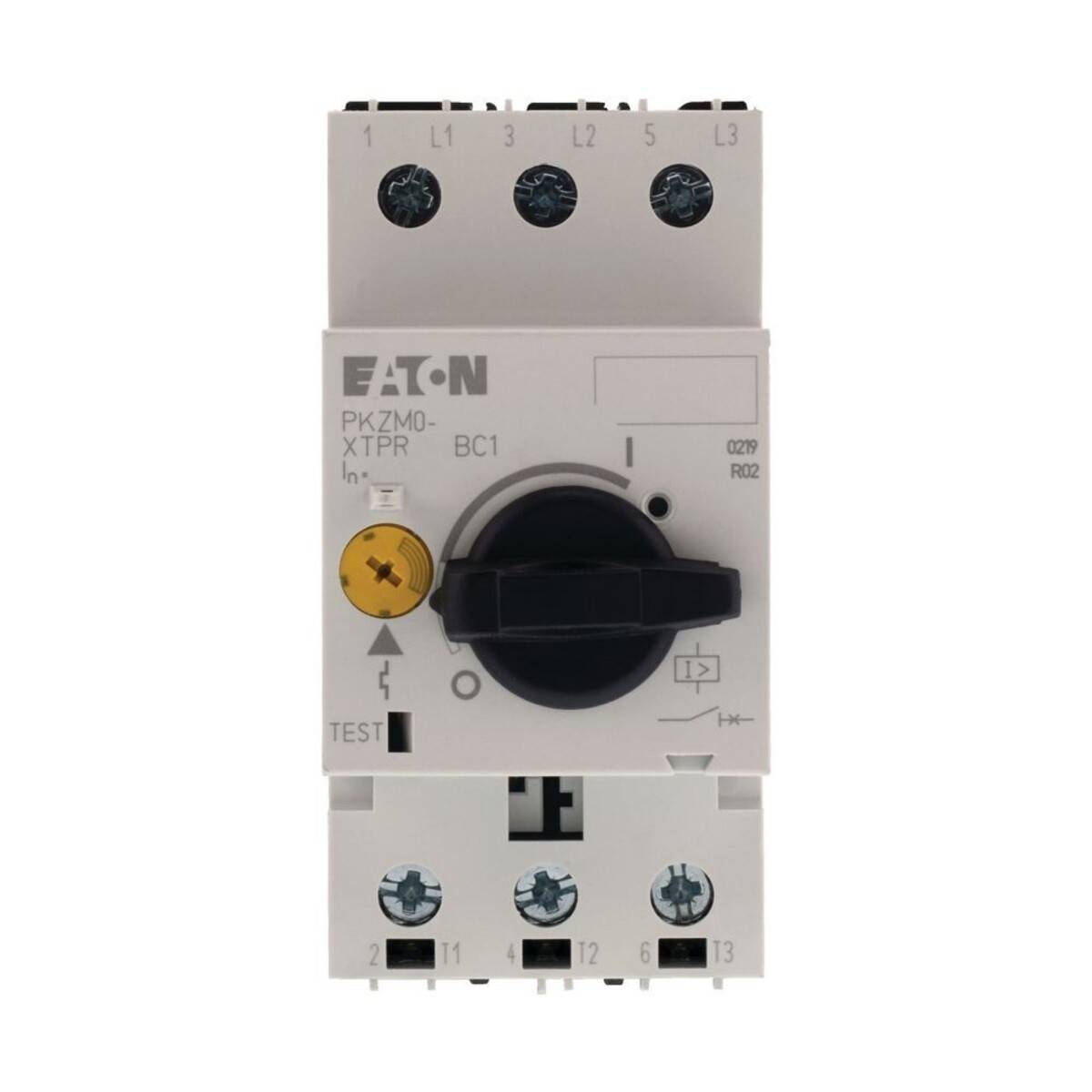

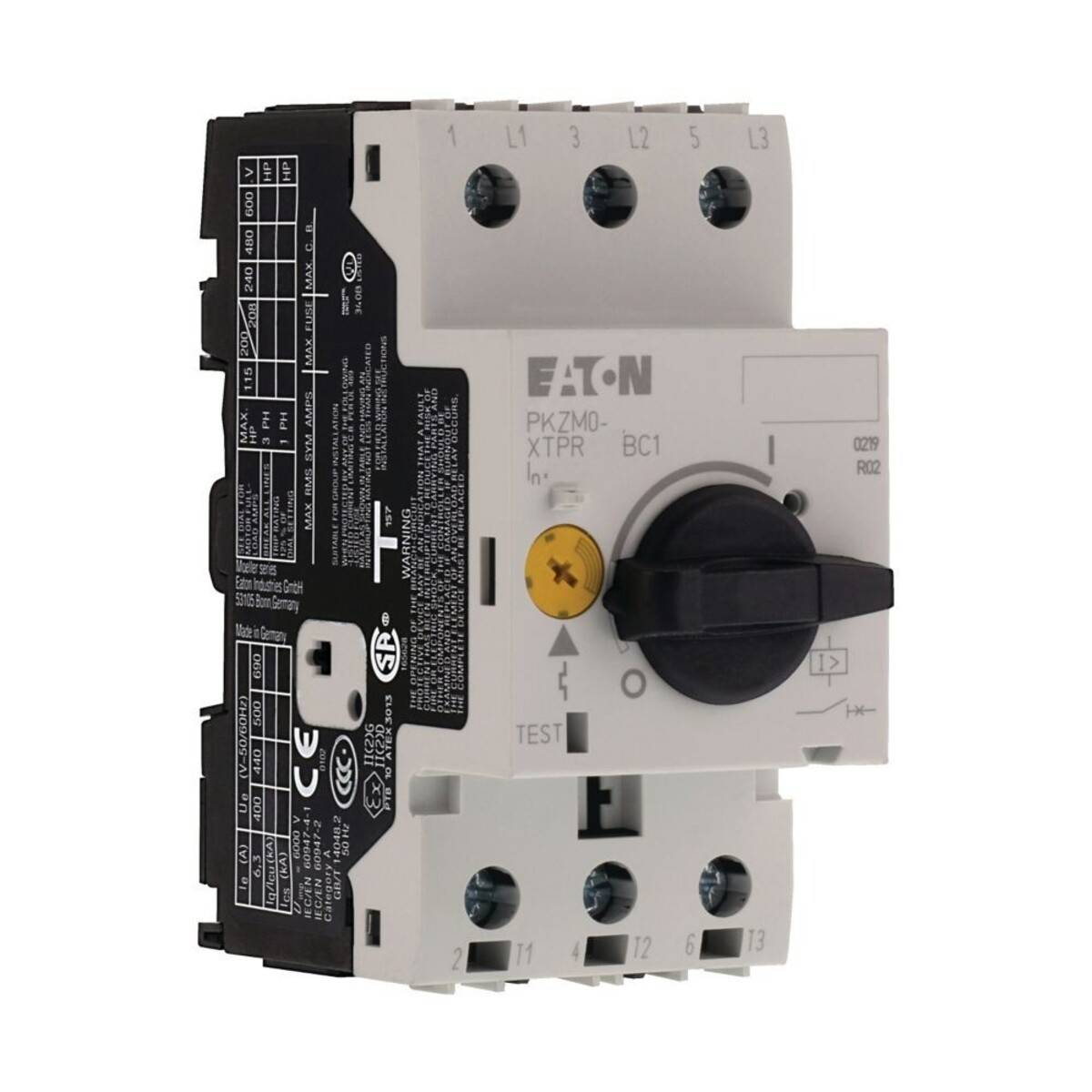

Eaton Transformatorschutz PKZM0-20-T

Beschreibung

Transformatorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser

Eigenschaften

• hersteller: Eaton
• bezeichnung: Transformatorschutz 3p,handbetätigt
• typ: PKZM0-20-T
• bemessungsdauerstrom iu: 20 A
• bemessungsspannung: 690 V
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 50 kA
• Überlastauslöser stromeinstellung: 16..20 A
• einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 0 A
• einstellbereich des unverzögerten kurzschlussauslösers: 380 A
• verlustleistung: 5,68 W
• gerätebauart: Einbaugerät Festeinbautechnik
• integrierter erdschlussschutz: nein
• anschlussart hauptstromkreis: Schraubanschluss
• geeignet für hutschienenmontage: ja
• hutschienenmontage optional: ja
• mit ausgelöstmelder: ja
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• position des anschlusses für hauptstromkreis: sonstige
• ausführung des betätigungselements: Drehknopf
• komplettgerät mit schutzeinheit: nein
• motorantrieb integriert: nein
• motorantrieb optional: nein
• schutzart (ip): IP20

Stichwörter

Eaton, Leistungsschalter
