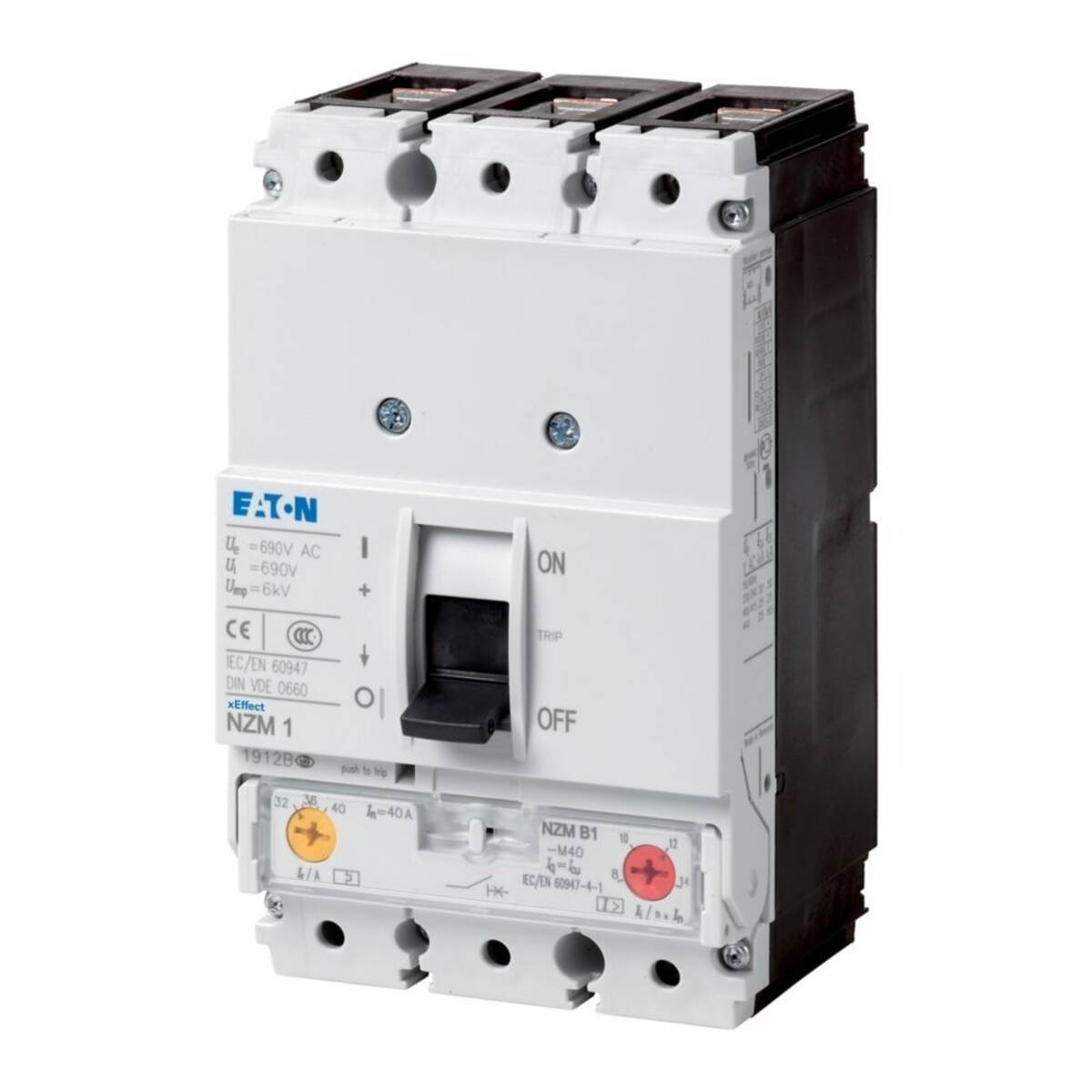

Eaton Leistungsschalter NZMB1-M100

Beschreibung

Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: mit Phasenausfallempfindlichkeit, Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschalter 3p.100A Motorschutz
• typ: NZMB1-M100
• Überlastauslöser stromeinstellung: 80..100 A
• einstellbereich des unverzögerten kurzschlussauslösers: 800..1250 A
• mit thermischem schutz: ja
• phasenausfallempfindlich: ja
• auslösetechnik: thermomagnetisch
• bemessungsbetriebsspannung: 440 V
• bemessungsdauerstrom iu: 100 A
• bemessungsbetriebsleistung bei ac-3, 230 v: 30 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 55 kW
• verlustleistung: 23,9 W
• anschlussart hauptstromkreis: sonstige
• ausführung des betätigungselements: Kipphebel
• gerätebauart: Einbaugerät Festeinbautechnik
• mit integriertem hilfsschalter: nein
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 18,5 kA
• schutzart (ip): IP20
• höhe: 145 mm
• breite: 90 mm
• tiefe: 88 mm
