Überblick

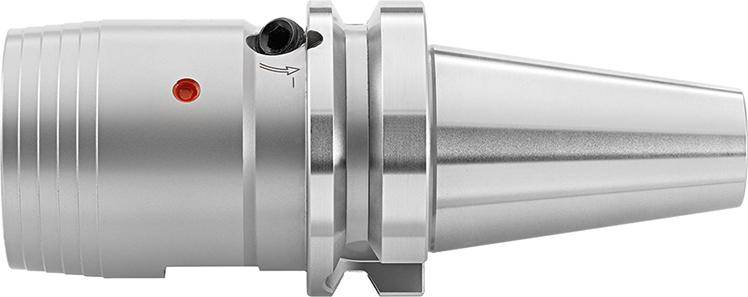

Präzisions-Hydrodehnspannfutter, BT 50 Ausführung: Werkstoff mit einer Zugfestigkeit 1600–1800 N/mm², einer Härte von 52 ± 2 HRC. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm) gespannt wird. Kegel nach DIN 254. Bohrung für Datenträger/Chip (Ballauf). Kegelwinkeltoleranz: AT3 Maximale Drehzahl: 40000 min-1 Optimale Einsatztemperatur: 20–50 °C Kühlmitteldruck maximal: 80 bar Verstellweg: 10 mm Lieferumfang: Hydrodehnspannfutter mit Sechskantquergriffschlüssel. Merkmale: WGNr.: W326 l3: 10 mm d3: 49,5 mm l2: 37 mm l1: 110 mm SW: 2,5 mm d1: 6 mm d2: 26 mm l4: 29 mm g: M5 BT: 50
