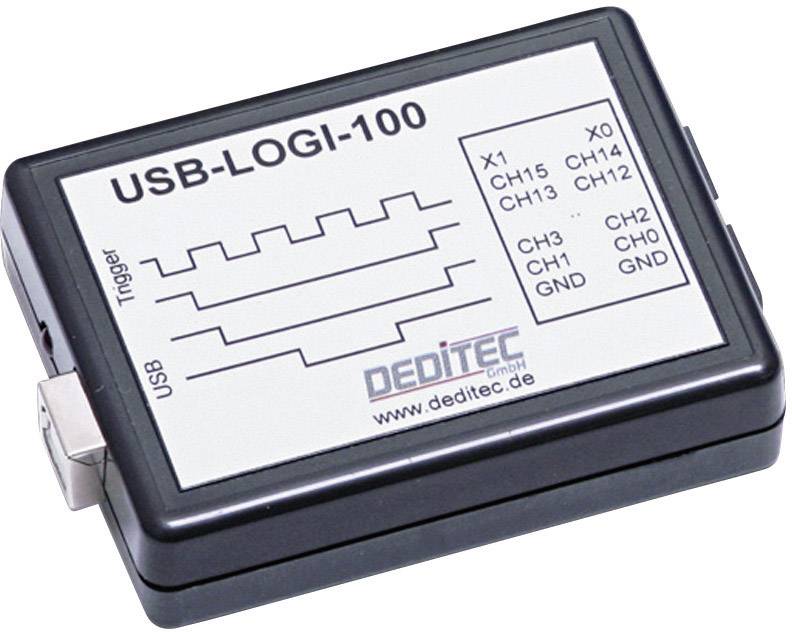

Deditec USB-LOGI-100 - PC USB Logikanalysator mit 100 MSamples/sec und 18 Kanälen
Deditec USB-LOGI-100 - PC USB Logikanalysator mit 100 MSamples/sec und 18 Kanälen
momentan nicht bestellbar
Es ist ein Fehler aufgetreten.
Benachrichtigung soll aktiv sein für: Benachrichtigung per E-Mail senden an:
Bitte geben Sie eine gültige E-Mail-Adresse an.
Benachrichtigung ist aktiviert!
Wir schicken Ihnen eine E-Mail, sobald der Artikel wieder verfügbar ist.
Hinweis: Sollte der Artikel innerhalb Ihres gewünschten Zeitraumes nicht wieder verfügbar sein, wird Ihre Anfrage gelöscht.
momentan nicht bestellbar
Es ist ein Fehler aufgetreten.
Benachrichtigung soll aktiv sein für: Benachrichtigung per E-Mail senden an:
Bitte geben Sie eine gültige E-Mail-Adresse an.
Benachrichtigung ist aktiviert!
Wir schicken Ihnen eine E-Mail, sobald der Artikel wieder verfügbar ist.
Hinweis: Sollte der Artikel innerhalb Ihres gewünschten Zeitraumes nicht wieder verfügbar sein, wird Ihre Anfrage gelöscht.

Alles auf einen Klick

Produktdaten

Überblick

Versorgungsspannung 5V über den USB-Bus
Interface USB 2.0
Anzahl der Kanäle 18x (TTL Spannungen mit 2,5V / 3,3V / 5V)
Eingangspegel: 0V bis 5V
Schwellwerte: Low: 0,8V / High: 2V
Sample Puffer 4096 * 18 Bit
Timing Modus, Sampling Frequenz 100 MSamples/sek bis 100 Samples/sek (interner Clock)
State Modus, Sampling-Rate von 0 bis 100MHz (externes Clock-Signal wird von einem Messobjekt geliefert)
Abtastrate 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz, 2,5 MHz, 1 MHz, 500 KHz, 250 KHz, 100 KHz, 50 KHz, 25 KHz, 10 KHz, 5 KHz, 2,5 KHz, 1 KHz, 500 Hz, 250 Hz, 100 Hz
Pre-Trigger 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8, vor eingestelltem Triggerwert
Externer Clock mit Samplen auf steigende und / oder fallende Flanke STATE-CLOCK = OPT0
STATE-CLOCK = OPT0 * OPT1
STATE-CLOCK = OPT0 * OPT1 * OPT2
STATE-CLOCK = OPT0 + OPT1
STATE-CLOCK = (OPT0 + OPT1) * OPT2
Trigger-Ebenen 2
Triggereinstellungen pro Kanal Pegel: high, low, don't care
Flanken: steigend, fallen

Beschreibung

Der USB-LOGI-100 Logik Analysator bietet die Möglichkeit den zeitlichen Verlauf von digitalen Signalen bildlich am Monitor darzustellen. Die Daten können mit einer Geschwindigkeit von maximal 100 MSamples/sec auf allen 18 Kanälen abgetastet werden. Im Lieferumfang ist die Software Logi+ enthalten, die ein einfaches Messen unter Windows ermöglicht.

Vielfältige Abtastraten / Zeitverhalten durch Messlinien
Die Auswahl der Abtastrate geschieht in 2-er bzw. 2,5er Schritten. Sogar eine Abtastrate von 100Hz ist hierbei möglich. Um das Analysieren der getätigten Messungen zu erleichtern, kann im Messverlauf mit den beiden Maustasten die rote Messlinie und die blaue Messlinie positioniert werden. In der oberen Statusleiste wird die Zeitdifferenz zwischen beiden Messlinien angezeigt

Triggerung
Mit der Triggerbedingung wird der Zeitpunkt definiert, an dem der Logikanalysator seine Aufzeichnung beginnt. Der Benutzer kann in der linken Seite des Bildschirms zwei Triggerbdingungen einstellen. Für jeden Kanal kann als Triggerbedingung eine 0, 1 oder X (ignore) eingestellt werden. Für Flankenerkennungen sind die steigende Flanke, die fallende Flanke oder sogar beide Flanken wählbar.
Beide so eingestellten Triggerbedingungen können über ein separates Menü mit zahlreichen Verknüpfungen (auch untereinander) versehen werden. Das Ergebnis kann dann auch noch mit einem 16-Bit Zähler gezählt werden. So kann z.B. eingestellt werden, dass die Aufzeichnung erst nach dem tausendstem Auftreten der Triggerbedingung gestartet wird.

Pretrigger
Wollen Sie wissen, was vor dem Triggerereignis geschieht?
Mit dem einstellbaren Pretrigger kann man so im Bereich 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8 den Zeitbereich konfigurieren, der vor dem eingestellten Triggerergebnis dargestellt wird

Zoomen, Schnellpositionierung der Ansicht
Natürlich kann die Ansicht per zoom in und zoom out vergrössert/verkleinert werden. Per Menübefehl kann auch direkt ein Sprung zum Triggerzeitpunkt oder zu einer der beiden Messlinien durchgeführt werden. So gelangt man auch bei tiefen Zoom-Einstellungen schnell zur gewünschten Position.

Speichern, Laden, Drucken ...
Weitere Funktionen, wie das Speichern, Laden, Exportieren, Drucken runden die zahlreichen Funktionen von Logi+ ab.

Eigenschaften

Software mit Zoomfunktion, SPI/RS232 und CAN Interpreter, State-/Timing-Analyse und offener DLL · 2 Triggerebenen · USB 1.1 und 2.0 · Anschluss über 20pol. Steckverbinder.

Hinweise:
20pol. Messkabel nicht im Lieferumfang.

Lieferumfang

LOGI+ Software für Windows® · USB-Kabel.

Voraussetzungen

USB 2.0 oder 1.1 Schnittstelle · Windows® 2000, XP, Windows VistaTM, WindowsTM 7 · Bildschirmauflösung mind. 1024 x 768.

Stichwörter

Deditec, USB-LOGI-100

Art.-Nr.:
Q04676
Hersteller-Nr.:
USB-LOGI-100
EAN:
4016138590968

Technische Daten

Anschluss:
1x 20polig
Kategorie:
USB Logik Analysator
Eingänge:
18
Marke:
Deditec
Bandbreite:
100 MHz
Spannungs-Versorgung (Details):
USB
Schnittstellen:
1x USB
Länge (Tiefe):
117 mm
Samplingrate:
100 MS/s
Produkt-Art:
USB Logik Analysator
Höhe:
24 mm
Breite:
79 mm
Speichertiefe:
4 kpts/CH
