Überblick
Zur Überprüfung der gesamten PV-Anlage im Betrieb in Anlehnung an EN61724
Zur Zertifizierung oder Erstellung eines Abnahmeprotokolls (PV-Anlagenpass nach Errichtung)

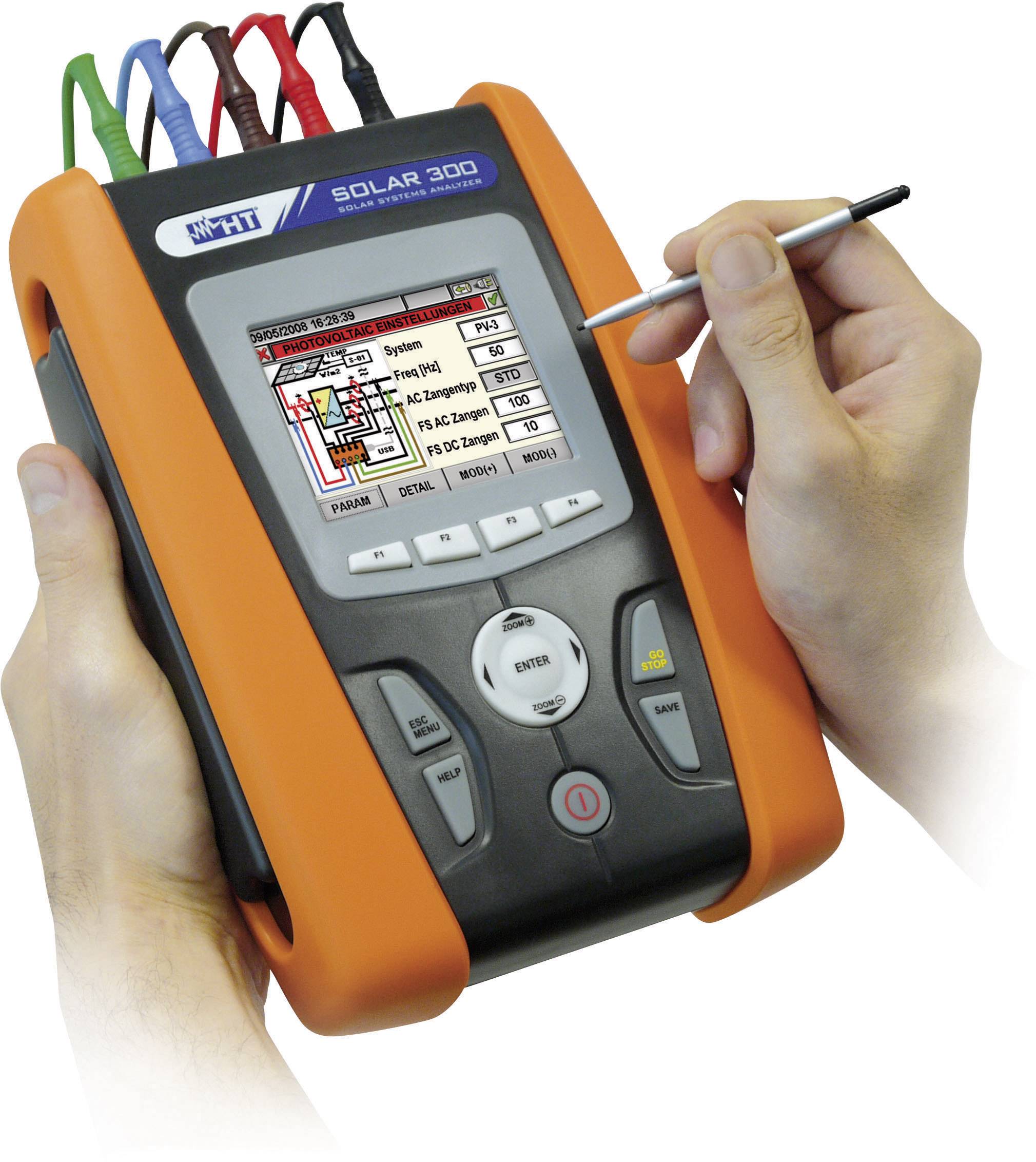

HT Instruments Solar 300 N Photovoltaik-Multimeter digital CAT IV 600 V
Produktbeschreibung
Beschreibung

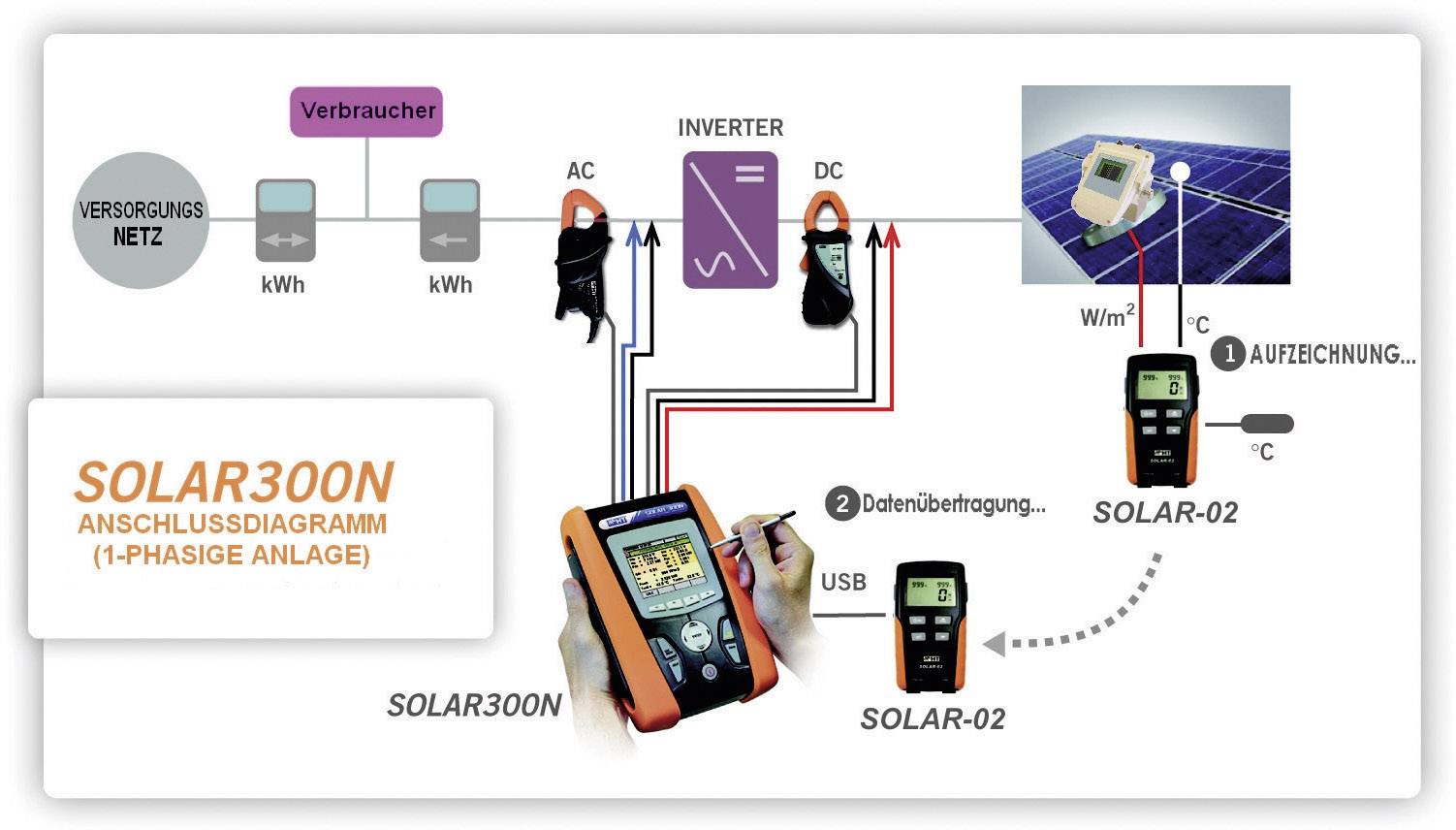

Ideales Messgerät zum Nachweis der korrekten Funktionsweise für 1- und 3-phasige PV-Anlagen hinsichtlich Ertrag und Leistung. Die Besonderheit liegt dabei im synchronen Messen der verschiedenen Parameter und der Ermittlung des Wirkungsgrads der Solarmodule und der Wechselrichter und die Aufzeichnung unter verschiedenen Belastungszuständen über eine längere Zeit. Das SOLAR300 N ist nicht nur ein wichtiges Hilfsmittel zum Nachweis der qualitätsgerechten Anlagenfertigung und der Erstellung eines Photovoltaik-Anlagenpasses, sondern auch das Werkzeug für spätere Qualitätskontrollen, Mängel- und Fehleranalyse. Die Messungen bzw. Analyse ist bei in Betrieb befindlicher Anlage und ohne Abschaltung möglich. Das SOLAR300 unterstützt dabei den Anwender beim korrekten Anschluss mittels graphischen Darstellungen im integrierten Touchscreen Farbdisplay.
Eigenschaften
DC/AC TRMS Spannungsmessung · DC/AC Wirkleistungsmessung · DC/AC TRMS Strommessung · Wirkungsgrad DC-Seite · Wirkungsgrad des Wechselrichters · Temperatur der Solarzellen und der Umgebung in (°C) · Solare Einstrahlung [W/m²] · Ununterbrochene Aufzeichnung aller oben erwähnten elektr. Parameter · Transienten ab 5 µsec · Einschaltströme · Analyse nach EN50160 · Flicker · Leistungsfaktor (cosφ) · Spannungs- und Strom-Oberwellen (bis zur 50. Ordnung) · Spannungsanomalien (Einbrüche und Erhöhnungen) mit 10ms Auflösung · Aufzeichungsanalyse (Spannung, Strom, Energie, etc) · Hintergrundbeleuchtete grafische TFT-Farbanzeige · Interner Speicher 15MB · USB Schnittstelle · Anschluss für USB Memory Stick · Compact Flash Laufwerk.
