Beschreibung

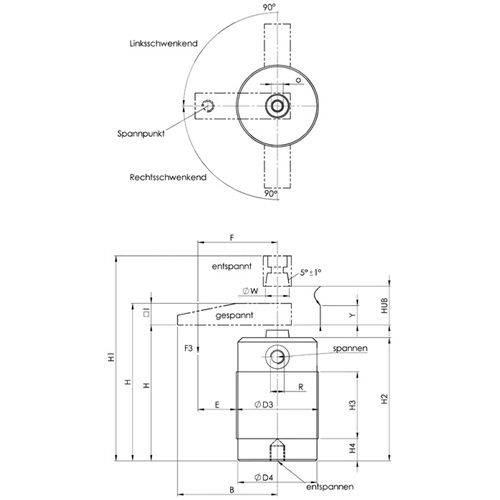

pneumatisch · Einschraubversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition Befestigungsmöglichkeiten: · mit Nutmutter Nr. 6829N (DIN 70852) · mit Gewindeflansch Nr. 6829GF Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Gewindeflansch Nr. 6829GF · Andrückschraube Nr. 6880 Hinweis: Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig! D3=M80 x 1,5mm E=50mm F=90mm F3=1,1kN H=98mm H1=153mm H2=92mm H3=56mm H4=15mm I=25,5mm M=M12mm O=M10mm R=G1/8mm W=20mm
