Schwenkspanner Nr.6829ER Gr.63 pneumatisch Einschraubversion AMF
Schwenkspanner Nr.6829ER Gr.63 pneumatisch Einschraubversion AMF
589,00 €
inkl. MwSt.
zzgl.
589,00 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung

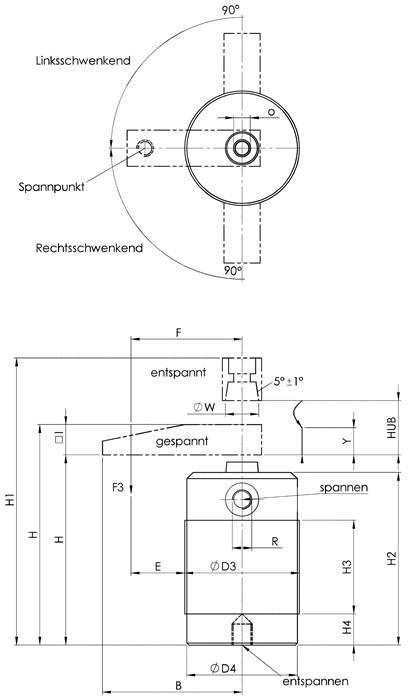

pneumatisch · Einschraubversion · doppelt wirkend Kolbenstange nicht rostend, poliert · Grundkörper aus Aluminium · verschleißfeste Oberfläche durch HART-COAT®-Beschichtung · einschließlich Schraube und Federring zum leichteren Voreinstellen der SpannarmpositionBefestigungsmöglichkeiten: · mit Nutmutter Nr. 6829N (DIN 70852) · mit Gewindeflansch Nr. 6829GF Zubehör (nicht im Lieferumfang enthalten): · Spannarm Nr. 6829SP · Nutmutter Nr. 6829N · Gewindeflansch Nr. 6829GF · Andrückschraube Nr. 6880Hinweis:Nur mit geölter Luft zu betreiben. Spannarmmontage: 1) Spannarm mit Federring und Schraube spielfrei anlegen. 2) Spannarm in Position drehen. 3) Spannarm mit Schraubenschlüssel festhalten und Schraube anziehen. Spannarmdemontage: 1) Spannarm mit Schraubenschlüssel festhalten und Schraube lösen. 2) Spannarm mit leichten Schlägen (Kunststoffhammer) von unten von der Kolbenstange trennen. Achtung: Keine seitl. Schläge zulässig!Weitere technische Eigenschaften:· H4: 15mm· Anschlussgewinde: M12· D4: 77· H1: 153mm· H2: 92mm· O: M10mm· Y Spannhub: 15mm· W: 20mm· I: 25,5mm· F: 90mm· R: G1/8mm· E: 50mm· M: M12mm· H: 98mm· F3: 1,1kN· H3: 56mm· D3: M80 x 1,5mm· Hub: 27mm
