Euroster 11EK Pumpensteuerung für Heizungs- oder Warmwasserpumpe mit Ausgang für einen Wärmeerzeuger
Produktbeschreibung
Beschreibung
Euroster 11EK – Pumpensteuerung für Heizungs- oder Warmwasserpumpe mit Ausgang für einen Wärmeerzeuger
Die Euroster 11EK ist eine kompakte, mikroprozessorgesteuerte Steuerung für die Umwälzpumpe der Zentralheizung oder die Ladepumpe eines Warmwasserspeichers. Zusätzlich kann sie über einen potenzialfreien Ausgang einen Gaskessel oder einen anderen Wärmeerzeuger schalten. Damit eignet sie sich für einzelne Heizungsanlagen, in denen Pumpe und Wärmeerzeuger temperaturabhängig und automatisch arbeiten sollen, ob im Neubau oder bei der Nachrüstung.
Die Regelung arbeitet wahlweise in einer von zwei Betriebsarten. Im Heizungsmodus schaltet sie die Pumpe ein, sobald die Temperatur am Kessel bzw. am Vorlauf den eingestellten Wert überschreitet. So läuft die Pumpe nur, wenn der Kessel tatsächlich Wärme liefert. Im Warmwassermodus lädt die Pumpe den Speicher, bis die gewünschte Temperatur erreicht ist, und hält sie danach konstant. Solltemperatur (10–80 °C), Schalthysterese (2–10 °C) und eine Korrektur der Temperaturanzeige (±5 °C) lassen sich über einen einzigen Drehknopf einstellen. Das beleuchtete LCD-Display zeigt Temperatur, Pumpenstatus und Feuerungszustand auf einen Blick.

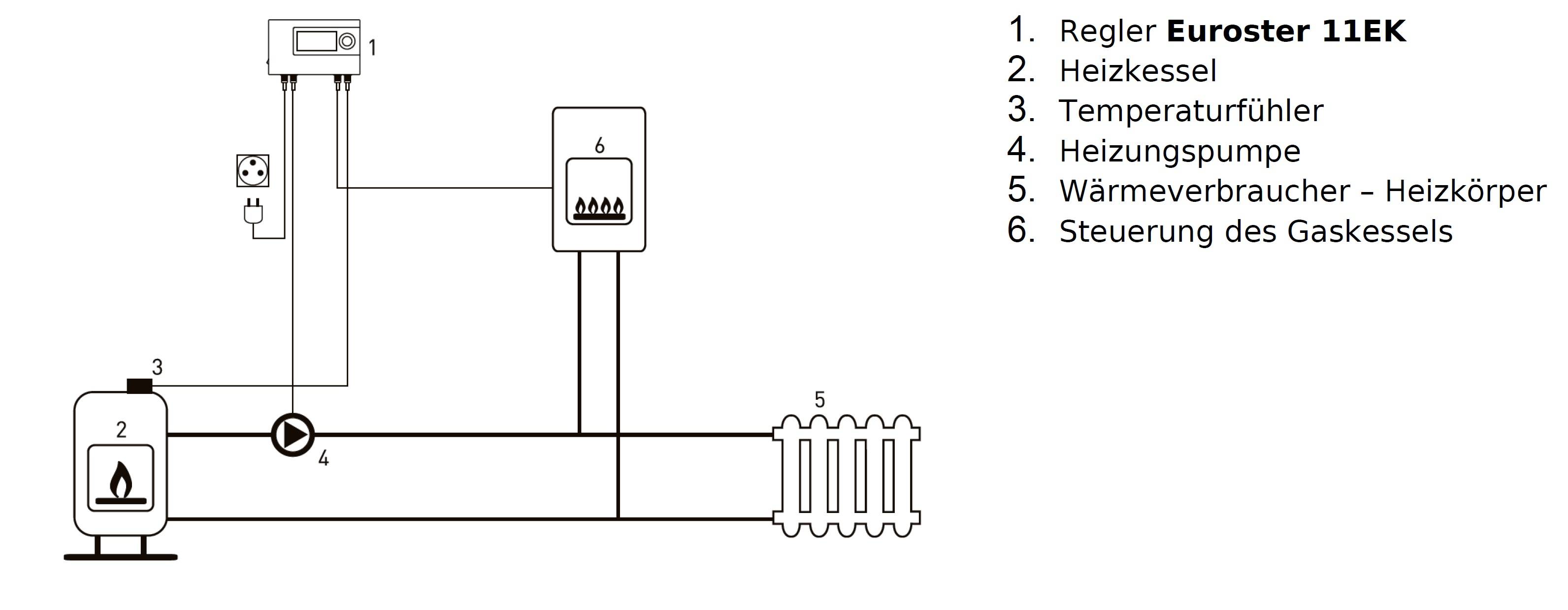

Der Ausgang für den Wärmeerzeuger schaltet synchron zur Pumpe und ist als potenzialfreier Wechselkontakt (COM/NO/NC, 230 V / 3 A) ausgeführt. Er wird zum Beispiel am Raumthermostat-Eingang eines Gaskessels angeschlossen. Anti-Stopp- und Frostschutzfunktion schützen Pumpe und Anlage zusätzlich, auch außerhalb der Heizsaison.
Gut geeignet ist die Euroster 11EK zum Beispiel für die Nachrüstung einer temperaturabhängigen Pumpensteuerung an Heizkesseln oder für die einfache Ladesteuerung eines Warmwasserspeichers.
Vorteile
- Zwei Betriebsarten: Steuerung der Heizungspumpe oder der Warmwasser-Ladepumpe
- Zusätzlicher potenzialfreier Wechselkontakt (COM/NO/NC) zum Schalten eines Gaskessels oder anderen Wärmeerzeugers
- Pumpe läuft nur bei Bedarf und spart so Strom und Verschleiß
- Einstellbare Solltemperatur, Hysterese und Messwertkorrektur für die genaue Anpassung an die Anlage
- Anti-Stopp-Funktion: Pumpe wird alle 14 Tage für 30 Sekunden gestartet und so vor dem Festsitzen geschützt
- Frostschutz: Pumpe schaltet bei 4 °C am Fühler automatisch ein
- Pumpentest-Funktion für eine schnelle Kontrolle bei der Inbetriebnahme
- Beleuchtetes LCD-Display mit Anzeige von Temperatur, Pumpenstatus und Feuerungszustand
- Einfache Bedienung über einen einzigen Drehknopf
- Sehr geringer Eigenverbrauch von max. 1,6 W
- Anschlussfertig mit Netzkabel, Pumpenkabel und Temperaturfühler, einfache Wandmontage
- Konformität gemäß LVD-, EMV- und RoHS-Richtlinien
Technische Daten
| Merkmal | Wert |
|---|---|
| Angesteuerte Geräte | Heizungs- oder Warmwasserpumpe, zusätzlich Wärmeerzeuger (z. B. Gaskessel) |
| Spannungsversorgung | 230 V, 50 Hz |
| Maximale Belastung Ausgang | 3 A, 230 V, 50 Hz |
| Ausgang Wärmeerzeuger | Potenzialfreier Wechselkontakt (COM/NO/NC), galvanisch getrennt, 230 V / 3 A |
| Maximaler Verbrauch | 1,6 W |
| Messbereich Temperatur | -5 °C bis +120 °C |
| Einstellbarer Temperaturbereich | +10 °C bis +80 °C |
| Regelgenauigkeit | 1 °C |
| Einstellbereich Hysterese | 2 °C – 10 °C |
| Korrektur Temperaturanzeige | -5 °C bis +5 °C |
| Werkseinstellung Solltemperatur | 40 °C (Heizung) / 60 °C (Warmwasser) |
| Frostschutz | Ein bei 4 °C, aus bei 6 °C |
| Anti-Stopp | Alle 14 Tage für 30 Sekunden |
| Anzeige | Beleuchtetes LCD-Display |
| Umgebungstemperatur Betrieb | +5 °C bis +40 °C |
| Lagerungstemperatur | 0 °C bis +65 °C |
| Schutzart | IP40 |
| Farbe | Schwarz |
| Montageart | Wandmontage (Dübel) |
| Gewicht (inkl. Kabel) | 0,54 kg |
| Kabellänge | 1,5 m |
| Zertifikate | Gemäß LVD-, EMV- und RoHS-Richtlinien |
| Gewährleistung | 2 Jahre |
| Abmessungen (B/H/T) | 150 × 90 × 52 mm |
Lieferumfang
- 1x Euroster 11EK Pumpensteuerung mit Temperaturfühler
- 1x Fühlerschelle
- 1x Satz Dübel mit Schrauben
- 1x Bohrschablone
- 1x Bedienungsanleitung
FAQ
- Für welche Anlagen ist die Euroster 11EK geeignet?
- Die Steuerung ist für einzelne Heizungsanlagen gedacht, in denen eine Heizungsumwälzpumpe oder eine Speicherladepumpe temperaturabhängig geschaltet werden soll. Zusätzlich kann ein Gaskessel oder ein anderer Wärmeerzeuger angesteuert werden.
- Wie wechsle ich zwischen Heizungs- und Warmwasserbetrieb?
- Die Betriebsart wird über das Laden der Werkseinstellungen gewählt: Satz 1 für Heizung, Satz 2 für Warmwasser. Dazu den Regler mit gedrücktem Drehknopf aus- und wieder einschalten und den gewünschten Satz auswählen.
- Wie wird der Gaskessel angeschlossen?
- Der Ausgang ist ein potenzialfreier Wechselkontakt mit drei Adern (grau = COM, braun = NC, schwarz = NO). Üblicherweise werden COM und NO am Raumthermostat-Eingang des Kessels angeschlossen. Regler und Kessel müssen von derselben Phase versorgt werden.
- Wo wird der Temperaturfühler montiert?
- Im Heizungsbetrieb am Kessel an der dafür vorgesehenen Stelle oder am nicht isolierten Vorlaufrohr, möglichst nah am Kessel. Im Warmwasserbetrieb am Speicher. Den Fühler mit der Schelle bzw. Kabelbindern fest an das Rohr drücken und anschließend isolieren.
- Welche Schutzfunktionen sind integriert?
- Die Anti-Stopp-Funktion startet die Pumpe alle 14 Tage für 30 Sekunden und verhindert so ein Festsitzen des Laufrads, zum Beispiel im Sommer. Der Frostschutz schaltet die Pumpe ein, sobald die Temperatur am Fühler auf 4 °C sinkt. Damit beide Funktionen arbeiten, muss der Regler eingeschaltet bleiben.
- Ist die Installation auch für Laien möglich?
- Die Bedienung über den Drehknopf ist einfach. Im Regler
