PCE Instruments Solarpanel-Messgerät PCE-SPM 5 mit I-V/P-V-Kennlinienmessung |Voc 0 … 60 V |Isc 0 … 30 A |Pmax 0 … 800 W

Überblick

I-V- und P-V-Messung mit Auto- und Manuellmodus
Anzeige von Kennlinien und Messwerten (IV/PV)
Farbcodierte Kurvendarstellung mit Tabelle
Anzeige von Peak Daten und elektrischen Kennwerten
Speicher für bis zu 10 Messungen

Beschreibung

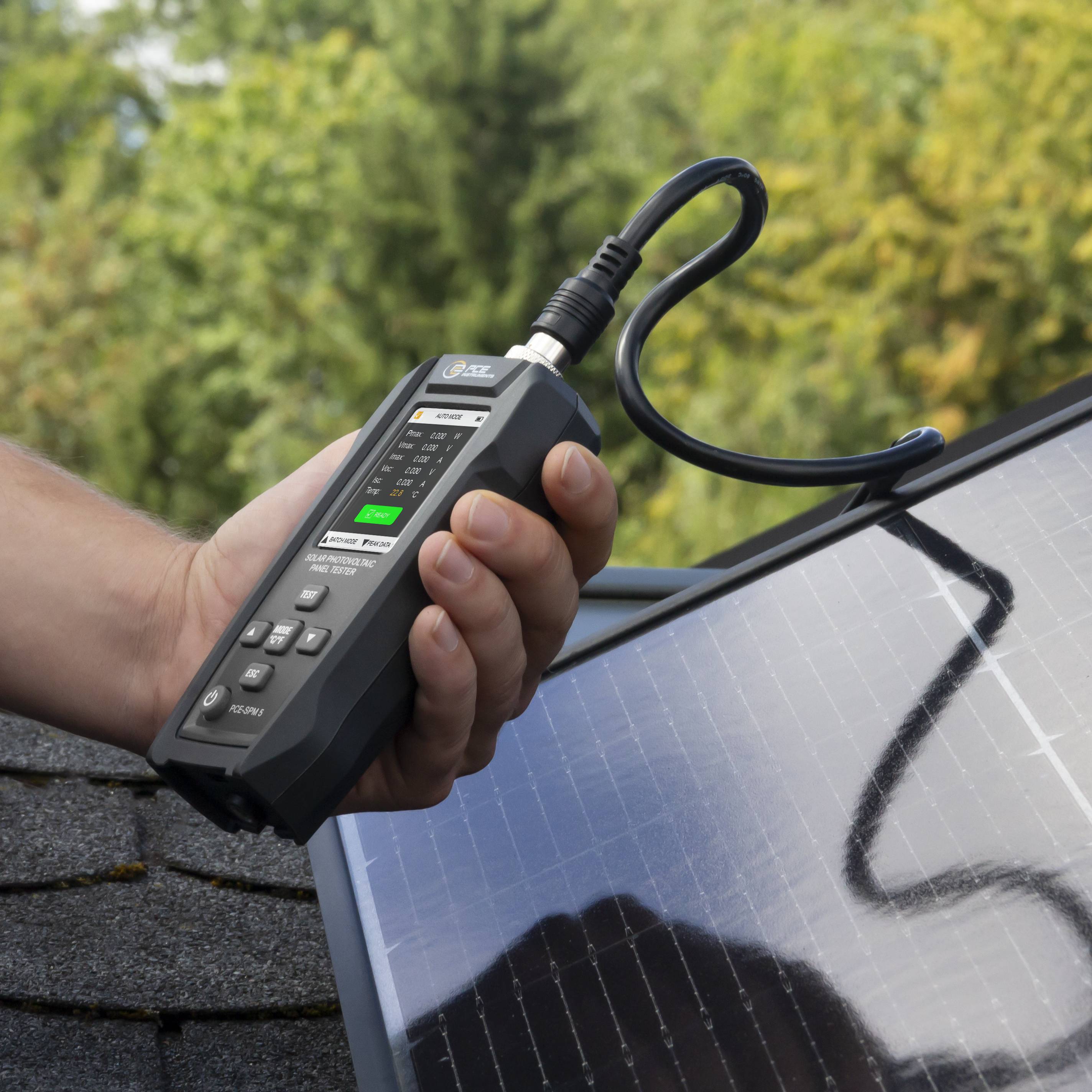

Das Solarpanel-Messgerät ist ein Messgerät zur Analyse und Bewertung von Photovoltaikmodulen anhand ihrer elektrischen Kennlinien. Das Solarpanel-Messgerät dient zur schnellen und zuverlässigen Prüfung von Solarmodulen direkt vor Ort und ermöglicht die Erfassung der wichtigsten elektrischen Messwerte eines Moduls.

Mit einem Gleichspannungsbereich von 0 … 60 V, einem Gleichstrombereich von 0 … 30 A und einer maximalen Leistungsmessung bis 800 W ist das Solarpanel-Messgerät für gängige Photovoltaikmodule geeignet. Die Messwerte werden während der Messung verarbeitet und im Gerät angezeigt. Das Solarpanel-Messgerät führt eine I-V-Kennlinienmessung durch und stellt die Messwerte als I-V/P-V-Kurvenanalyse grafisch auf dem Display dar. Dabei werden die Messwerte visuell als Kurven angezeigt. Die Darstellung ist farbcodiert: Strom (blau), Leistung (violett) und Spannung (schwarz), wodurch eine klare Unterscheidung der Parameter möglich ist.

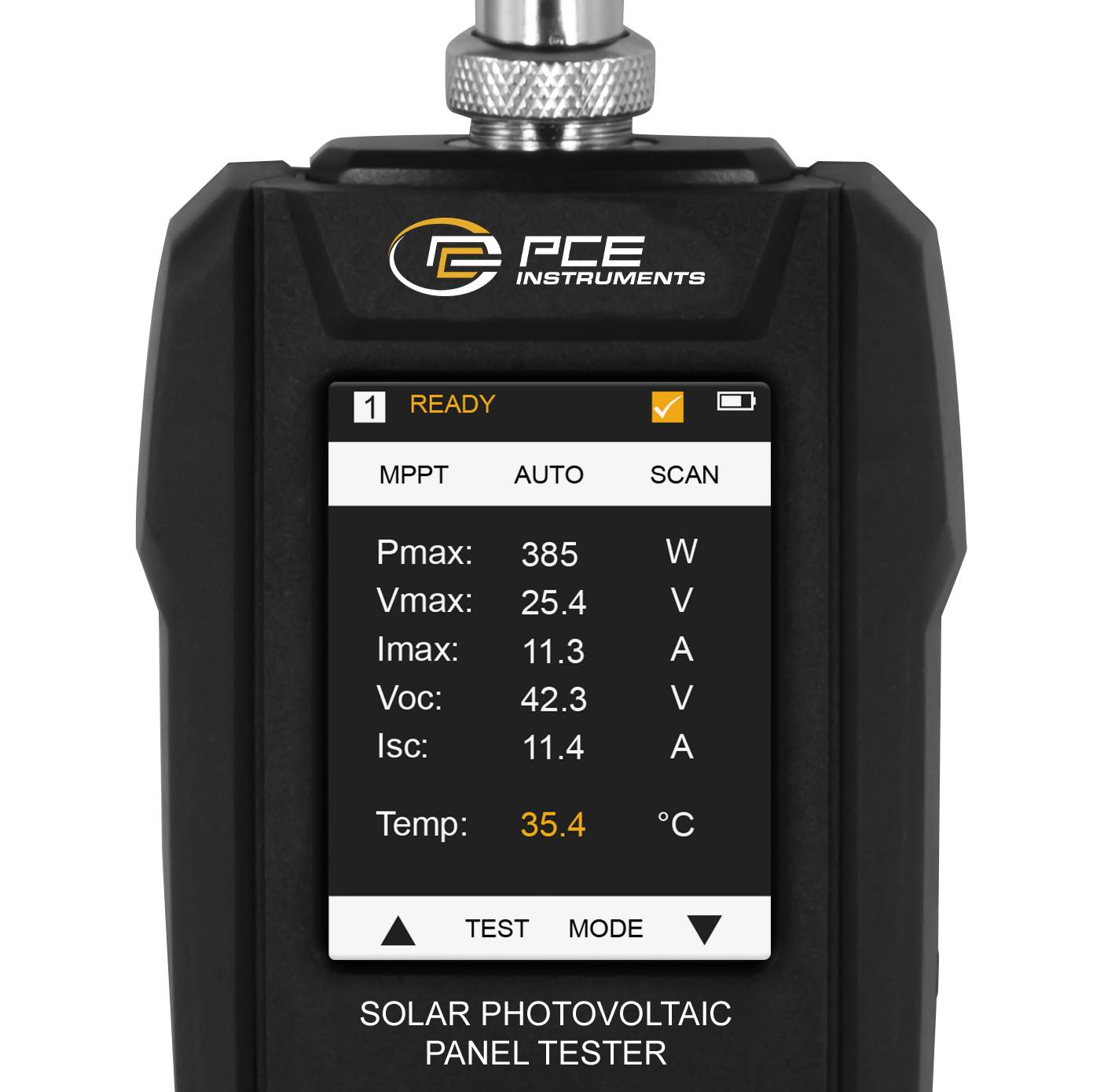

Neben der Kurvendarstellung steht eine Datentabelle zur Verfügung, in der die Messwerte aufgeführt sind. Dort werden auch die Peak Data zur schnellen Auswertung der Leistungswerte hervorgehoben angezeigt. Das Solarpanel-Messgerät bestimmt dabei die wichtigsten elektrischen Parameter wie Leerlaufspannung (Voc), Kurzschlussstrom (Isc), MPP-Spannung (Umpp), MPP-Strom (Impp) sowie die maximale Leistung (Pmax).

Die Darstellung erfolgt über ein integriertes 2,4-Zoll LC-Display, auf dem sowohl die Kurven als auch die Messdaten angezeigt werden. Zusätzlich wird die Modultemperatur erfasst. Das Solarpanel-Messgerät verfügt über einen internen Speicher für bis zu 10 Messdatensätze, die im Gerät gespeichert und abgerufen werden können. Die Messpunkte gehen nach dem Ausschalten des Geräts verloren. Durch seine vielseitigen Mess- und Analysefunktionen eignet sich das Solarpanel-Messgerät für die Installation, Wartung und Fehlersuche an Photovoltaikanlagen.

Lieferumfang

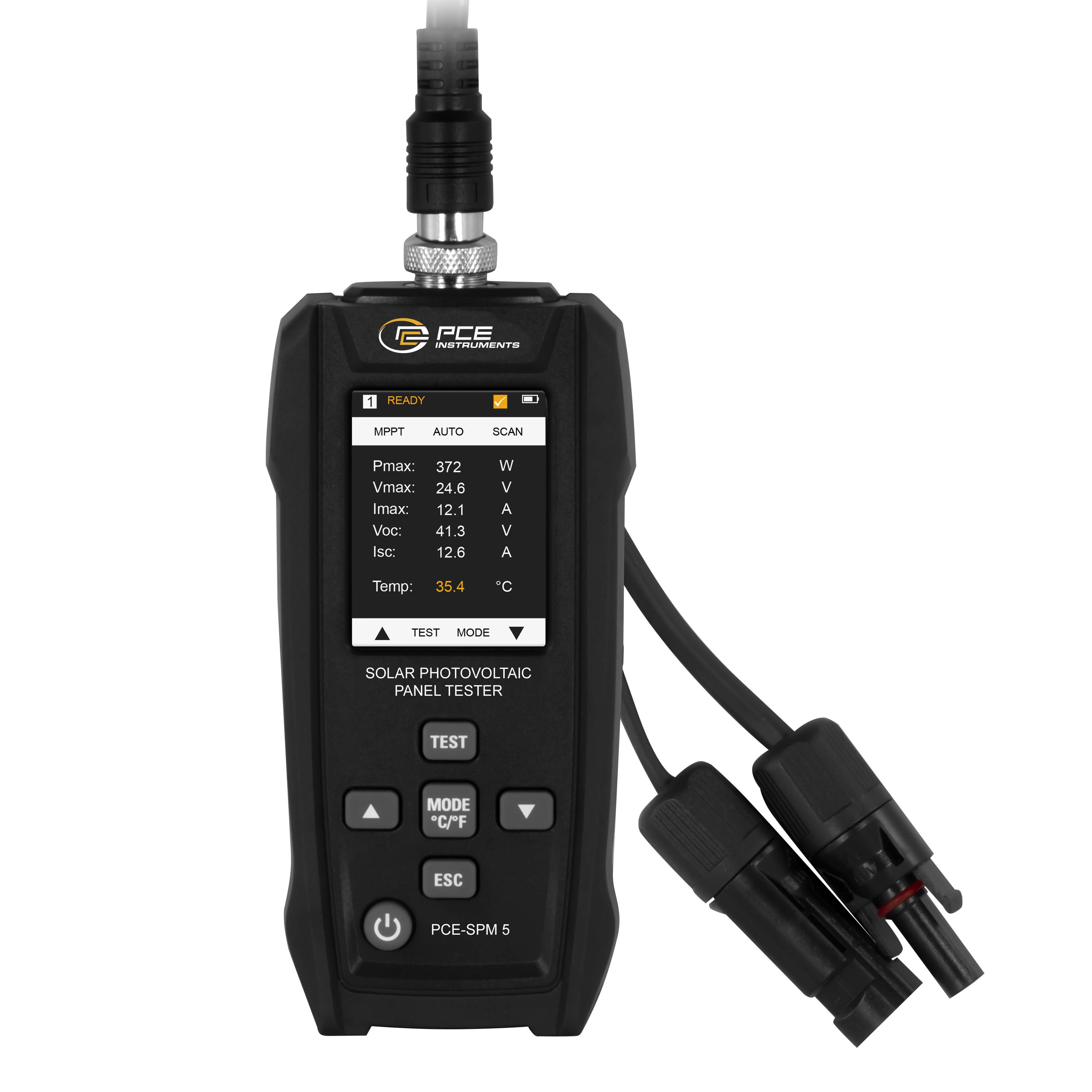

• 1 x Solarpanel-Messgerät PCE-SPM 5

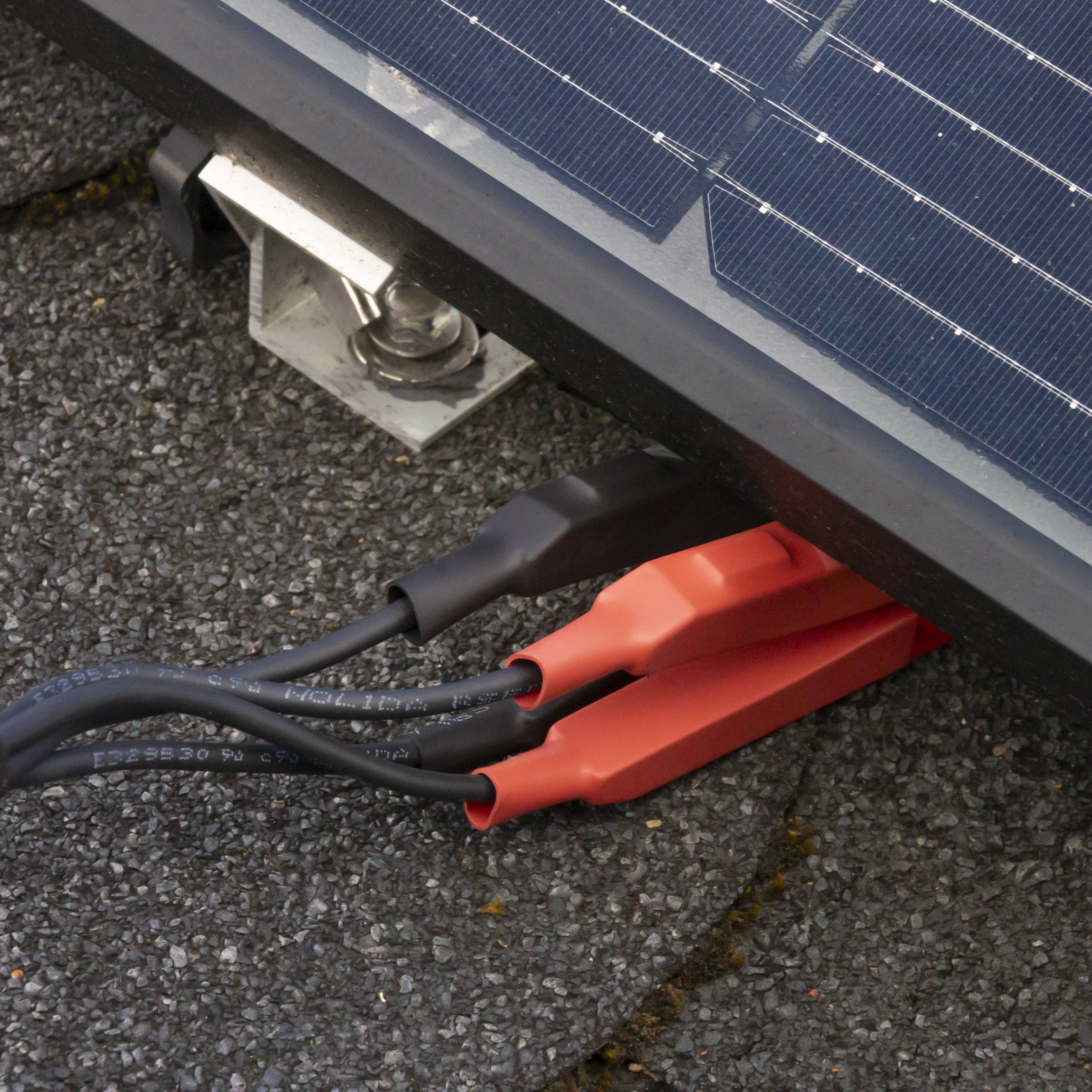

• 1 x MC4-PV-Anschlusskabel
• 1 x Messleitungssatz mit Krokodilklemmen
• 1 x USB-C Kabel
• 1 x Bedienungsanleitung
