M5Stack M5Paper Color ESP32-S3 Dev Kit, 4" Spectra 6 ePaper, 16MB Flash 8MB PSRAM, WiFi, 1250mAh, 5V

Beschreibung

M5Paper Color ESP32S3 Dev Kit

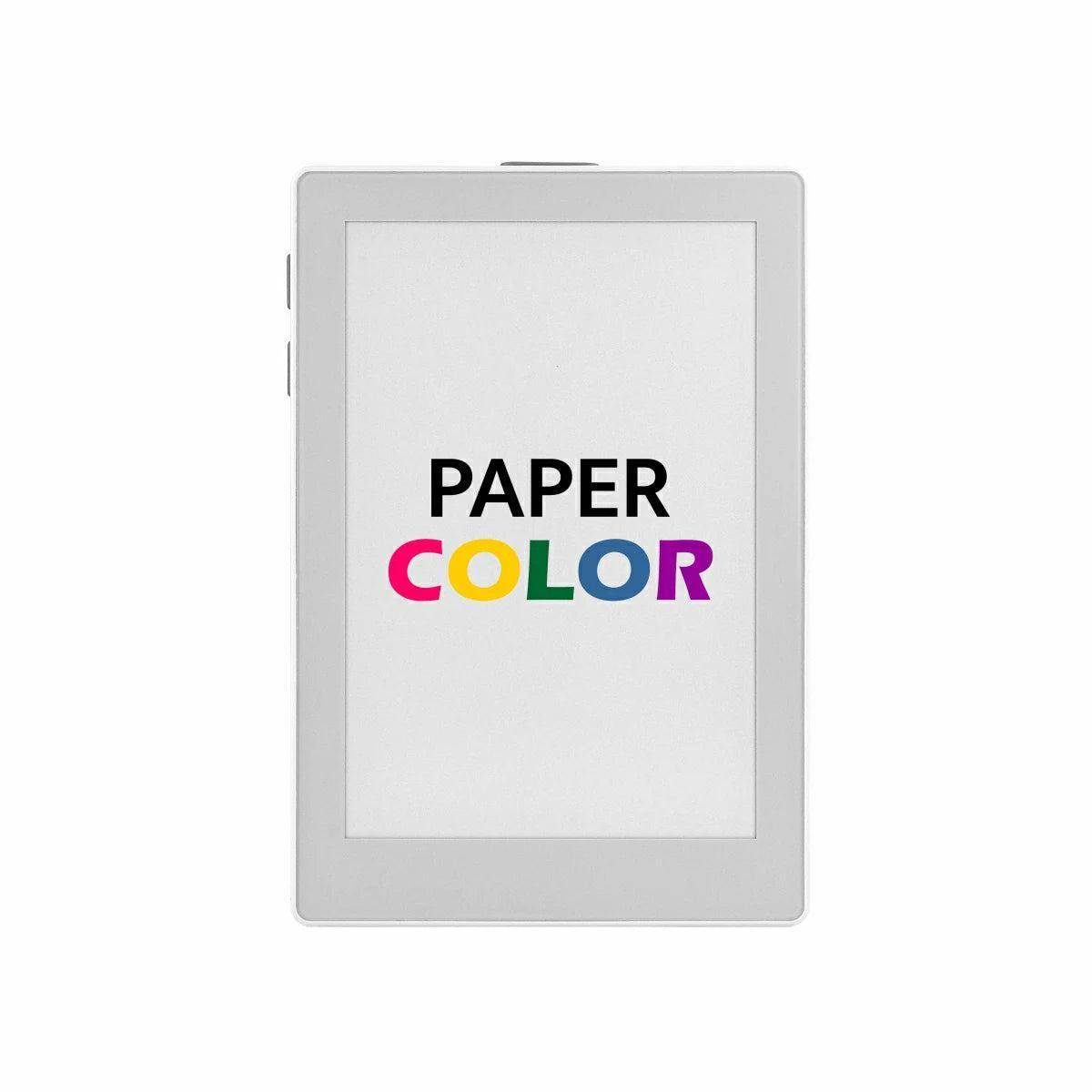

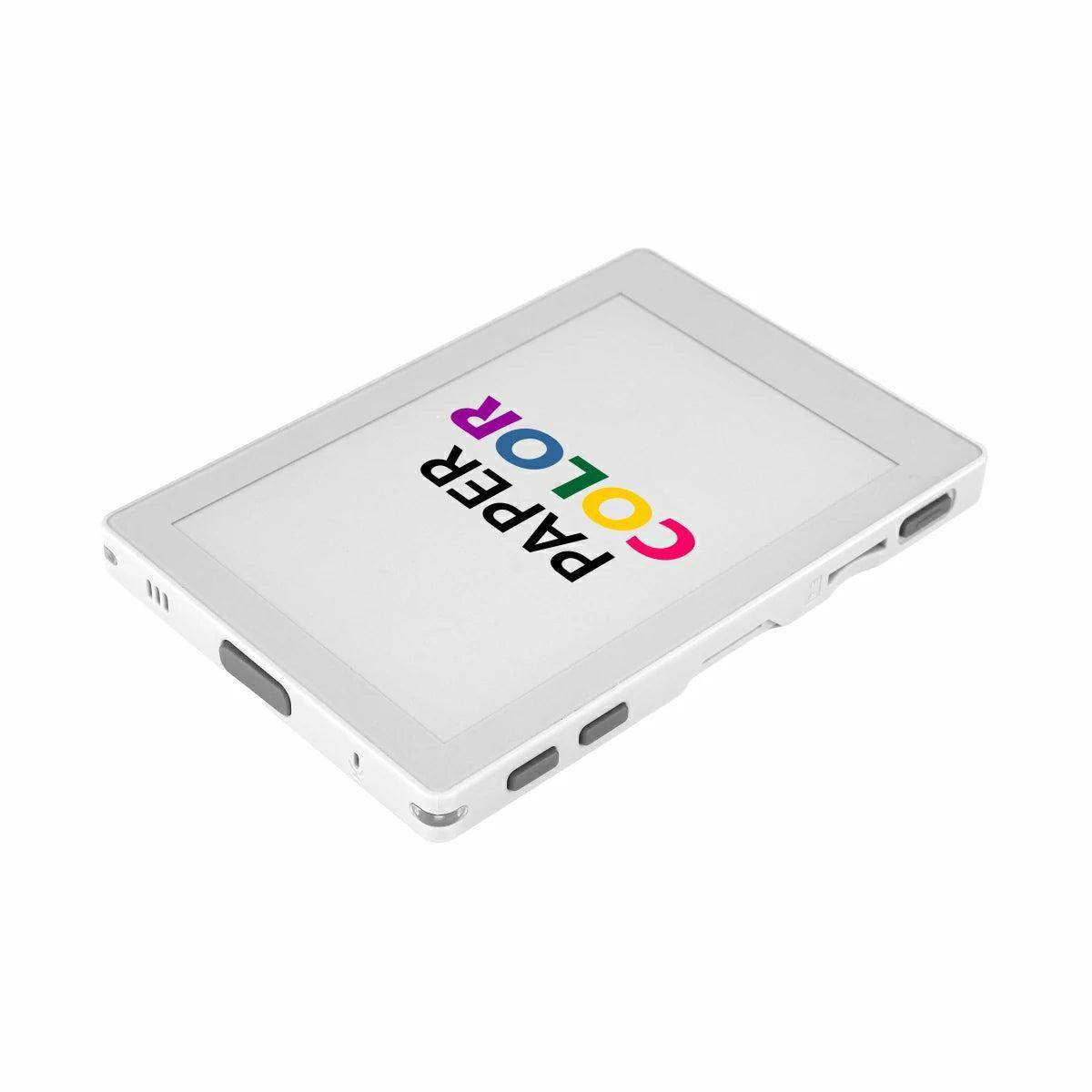

Das M5Paper Color ESP32S3 Dev Kit ist ein Entwicklungsboard mit einem 4 Zoll E Ink Spectra 6 Farb E Paper Display und einer Auflösung von 400 x 600 Pixeln. Die Plattform kombiniert einen ESP32 S3R8 Mikrocontroller mit drahtloser Kommunikation, integrierter Sensorik, Audiofunktionen und Energiemanagement zu einem System für IoT, Anzeige und Embedded Anwendungen. Durch die E Paper Technologie eignet sich das Gerät für Anwendungen mit geringem Energieverbrauch und für die Darstellung von Informationen bei Umgebungslicht. Typische Einsatzbereiche sind digitale Bilderrahmen, Informationsanzeigen, elektronische Beschilderungen, Sprachschnittstellen, Umweltdatenerfassung und eigenständige IoT Systeme.

Anzeige und Datenverarbeitung
Das System basiert auf dem ESP32 S3R8 mit Dual Core Xtensa LX7 Architektur, einer Taktfrequenz von bis zu 240 MHz, 16 MB Flash Speicher und 8 MB Octal PSRAM. Die integrierte 2,4 GHz Wi Fi Funktion ermöglicht die drahtlose Anbindung an Netzwerke und Cloud Dienste. Das E Paper Display kann dargestellte Inhalte ohne kontinuierliche Energieversorgung für die Bildanzeige erhalten. Dadurch lassen sich Statusanzeigen, Messwerte, Kalenderinformationen, Grafiken, Bilder und Beschilderungen über längere Zeiträume darstellen. Die Aktualisierungszeit des Displays beträgt abhängig von der Komplexität der Farbverteilung ungefähr 15 bis 30 Sekunden. E Paper bezeichnet eine Displaytechnik, bei der Energie hauptsächlich beim Ändern des Bildinhalts benötigt wird.

Bedienung, Audio und Sensorik

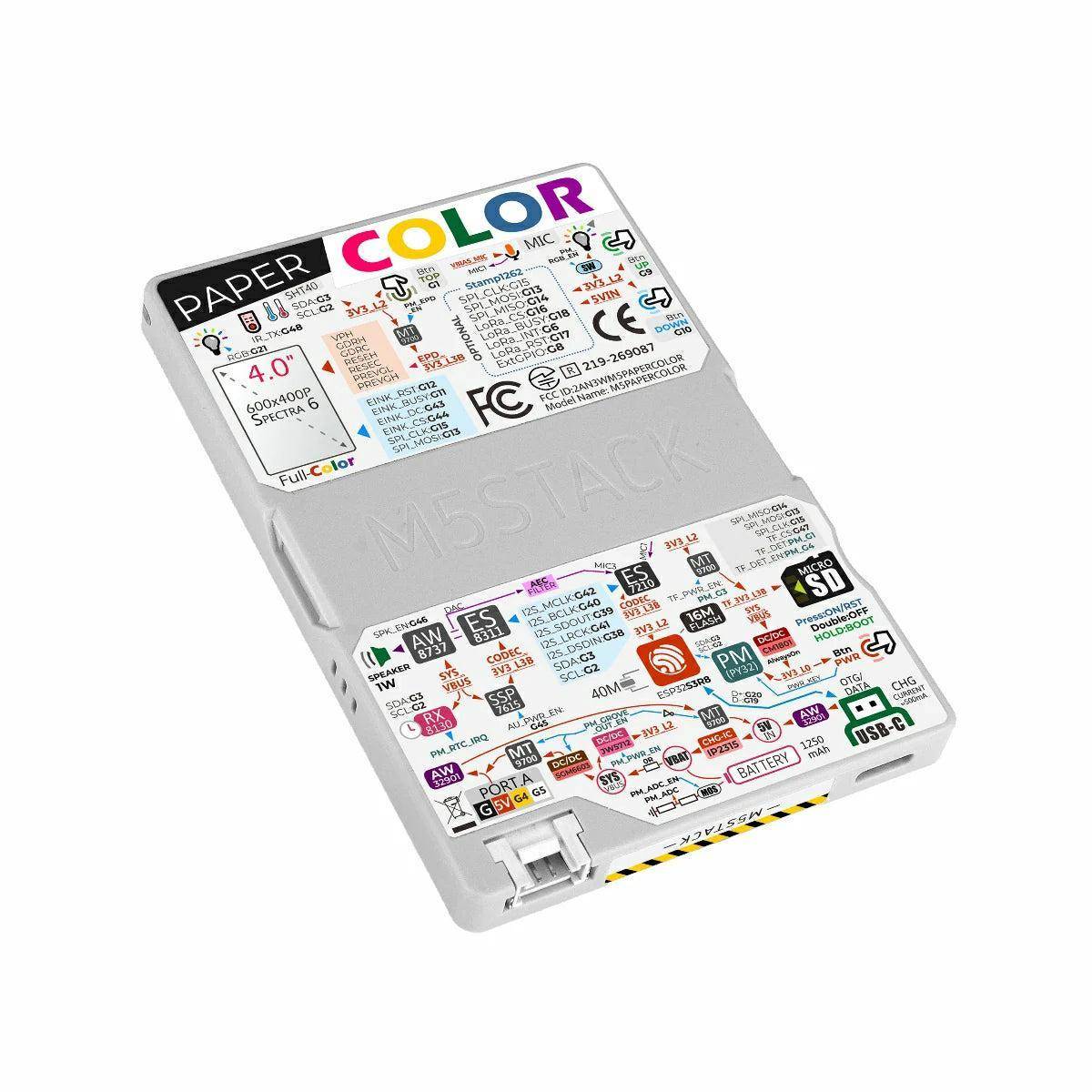

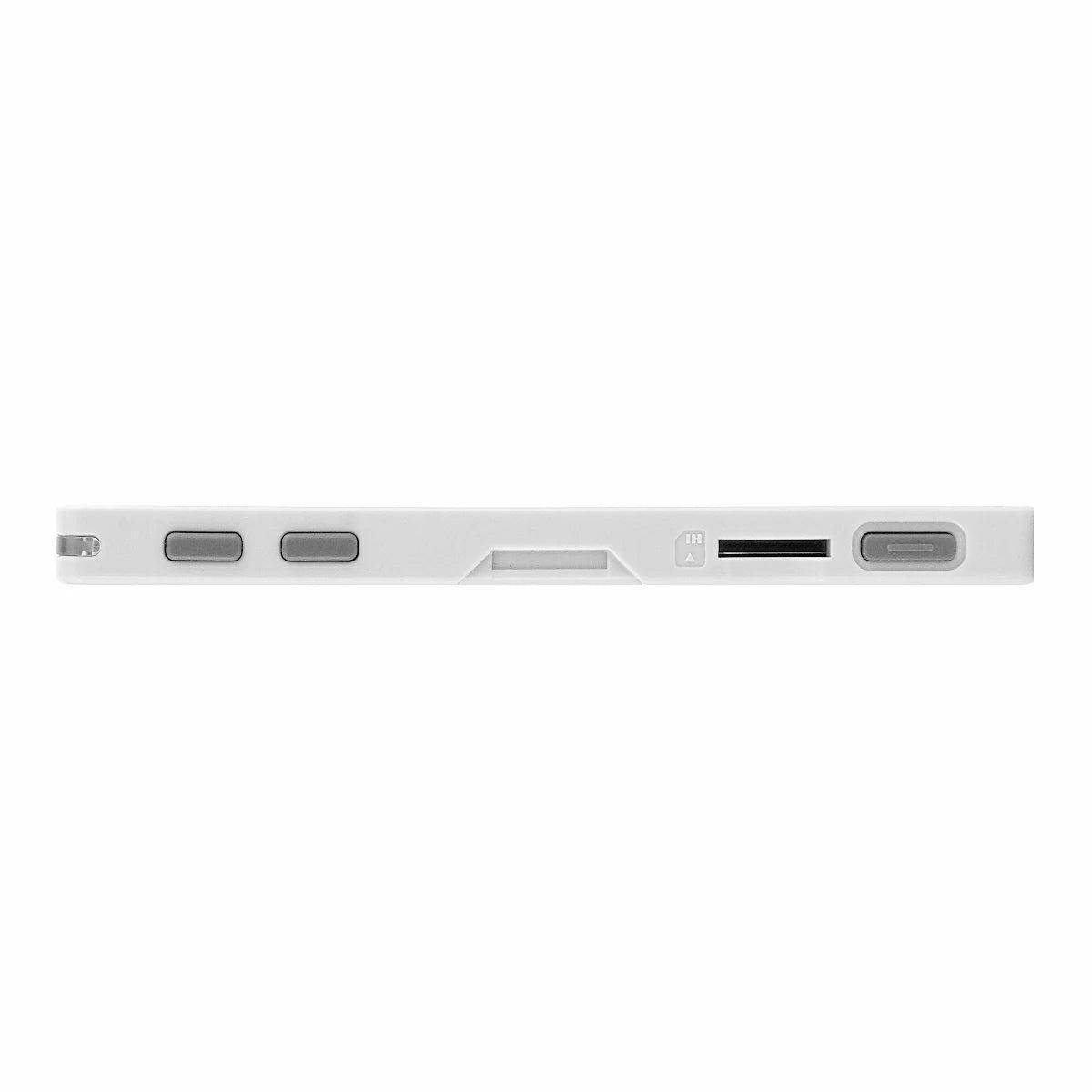

Für die Benutzerinteraktion verfügt das Board über drei frei programmierbare Tasten und eine Einschalttaste mit Funktionen für ON, OFF, RESET und BOOT. Das integrierte Audiosystem besteht aus einem ES8311 Audio Codec, einem MEMS Mikrofon, einem ES7210 Audio ADC, einer integrierten AEC Schaltung zur Echounterdrückung, einem 1 W Lautsprecher und einem AW8737A Audioverstärker. Damit sind Sprachaufzeichnung und Audiowiedergabe möglich. Zusätzlich stehen ein Infrarotsender, zwei RGB LEDs, ein SHT40 Temperatur und Feuchtigkeitssensor sowie eine RX8130CE Echtzeituhr zur Verfügung. AEC dient dazu, bei Audioanwendungen störende Echoanteile im aufgenommenen Signal zu reduzieren.

Energieversorgung und Erweiterung
Der integrierte Akku besitzt eine Kapazität von 1250 mAh und wird durch das M5PM1 Energiemanagementsystem unterstützt. Die Standby Stromaufnahme beträgt 92,53 µA und die Stromaufnahme unter Volllast 211,97 mA. Erweiterungsmöglichkeiten werden durch einen HY2.0 4P Anschluss und einen microSD Kartensteckplatz bereitgestellt. Über die Erweiterungsschnittstelle lassen sich zusätzliche Module anbinden, während die Speicherkarte zur lokalen Ablage von Daten verwendet werden kann. Die Kombination aus Funkkommunikation, Sensorik, Anzeige, Audio, lokalem Speicher und Energiemanagement ermöglicht die Entwicklung eigenständiger Embedded und IoT Systeme sowie Anwendungen zur Datenanzeige, elektronischen Beschilderung, Sprachinteraktion und Umweltüberwachung.

Merkmale im Überblick

• ESP32-S3R8 Mikrocontroller
• 16 MB Flash-Speicher
• 8 MB PSRAM
• 2,4 GHz Wi-Fi
• 4-Zoll Spectra-6 Farb-E-Paper-Display
• Auflösung von 400 × 600 Pixeln
• Integrierter 1250-mAh-Akku
• microSD-Kartensteckplatz
• ES8311 Audio-Codec
• MEMS-Mikrofon mit AEC-Echounterdrückung
• 1-W-Lautsprecher
• Drei programmierbare Benutzertasten
• Eine Power-Taste
• Infrarotsender
• Zwei RGB-LEDs
• SHT40 Temperatur- und Feuchtigkeitssensor
• RX8130CE Echtzeituhr
• HY2.0-4P Erweiterungsschnittstelle

• 2,4 GHz Wi-Fi Netzwerke
• microSD-Karten
• HY2.0-4P Erweiterungsmodule
• USB Type-C Stromversorgung

• SoC: ESP32-S3R8
• CPU: Dual-Core Xtensa LX7
• Taktfrequenz: bis 240 MHz
• Flash-Speicher: 16 MB
• PSRAM: 8 MB
• Wi-Fi: 2,4 GHz
• Display: 4 Zoll E Ink Spectra 6 Farb-E-Paper
• Displaymodell: ED2208-DOA (EL040EF1)
• Auflösung: 400 × 600 Pixel
• Stromversorgung: USB Type-C, 5 V DC
• Akkukapazität: 1250 mAh
• Audio-Codec: ES8311
• Mikrofon: MEMS-Mikrofon mit ES7210 Audio-ADC und integrierter AEC-Schaltung
• Lautsprecher: 1 W bei 8 Ω
• Audioverstärker: AW8737A
• Temperatur- und Feuchtigkeitssensor: SHT40
• Speichererweiterung: microSD-Kartensteckplatz
• RTC: RX8130CE
• Benutzertasten: 3
• Power-Taste: 1 (ON/OFF/RESET/BOOT)
• Standby-Stromaufnahme: 92,53 µA
• Volllast-Stromaufnahme: 211,97 mA
• Abmessungen: 70,8 × 103,9 × 8,5 mm

• Anwendungsbereiche: Digitaler Bilderrahmen, Datenanzeige, elektronische Beschilderung, Sprachinteraktion, Umweltüberwachung und IoT-Systeme
• E-Paper-Technologie ermöglicht die Anzeige von Inhalten bei geringem Energieverbrauch
• Integriertes M5PM1 Energiemanagementsystem

• 1 x M5Paper Color ESP32S3 Dev Kit

• Produktdokumentation
