M5Stack M5Stamp C6LoRa Modul, ESP32-C6, SX1262, WiFi 6, LoRa 850-960MHz, 16MB Flash, 16 GPIO, 5V

Beschreibung

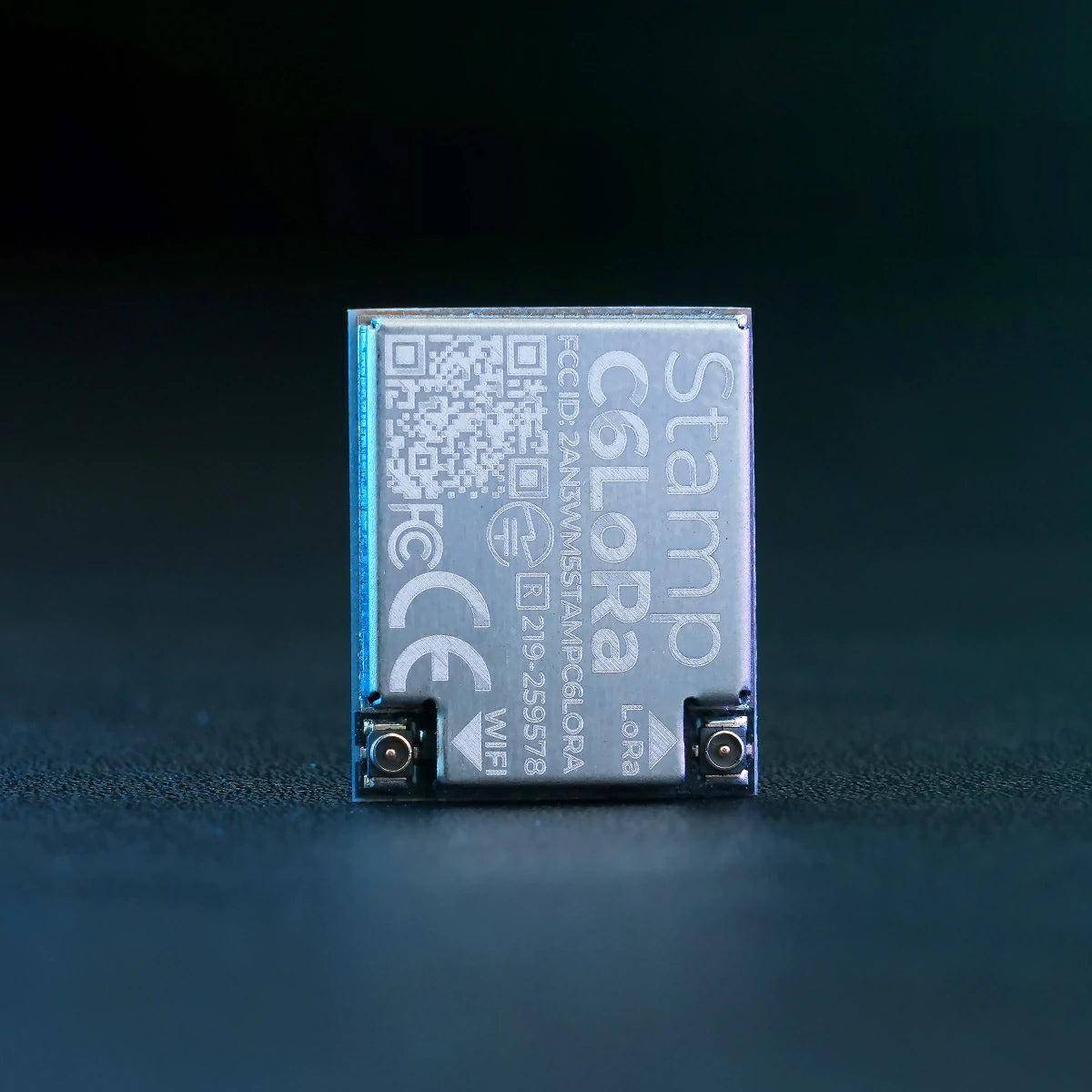

M5Stamp C6LoRa Modul
Das M5Stamp C6LoRa Modul ist ein programmierbares LoRa-Funkmodul für Anwendungen im Frequenzbereich von 850 bis 960 MHz. Das Modul kombiniert einen ESP32-C6 Mikrocontroller mit dem SX1262 LoRa-Transceiver und einem integrierten Signalverstärker. Durch die kompakte SMD-Bauform eignet sich das Modul für die Integration in Embedded-Systeme, IoT-Geräte und platzbeschränkte Anwendungen. Typische Einsatzbereiche sind Smart-Agriculture-Systeme, industrielle Überwachung, Fernsteuerungen, Energieversorgungssysteme und drahtlose Langstreckenkommunikation.

Der ESP32-C6 stellt die Rechenleistung sowie die Netzwerkfunktionen bereit und unterstützt 2,4 GHz Wi-Fi 6 für drahtlose IoT-Anwendungen. Zusätzlich ermöglicht der SX1262 LoRa-Transceiver die Kommunikation über große Entfernungen bei geringem Energieverbrauch. Die Kombination aus Wi-Fi und LoRa erlaubt die Anbindung lokaler Sensoren und Aktoren sowie die Übertragung von Daten über Langstreckenfunkverbindungen.

Zur Verbesserung der Empfangsleistung ist ein Low Noise Amplifier (LNA) integriert. Zwei IPEX-4-Antennenanschlüsse ermöglichen den Anschluss separater Antennen für Wi-Fi und LoRa. Der integrierte PI4IOE5V6408 IO-Erweiterungsbaustein steuert die LoRa-Sende- und Empfangsschaltung sowie die Aktivierung des Signalverstärkers und stellt zusätzliche IO-Ressourcen zur Verfügung.

Das Modul unterstützt die Spannungsversorgung über verschiedene Eingangsspannungen und bietet zahlreiche GPIO-Anschlüsse für Sensoren, Aktoren und Erweiterungen. Dadurch eignet sich das System für intelligente Bewässerungssysteme, Fernablesung von Zählern, industrielle Steuerungen sowie Anwendungen mit großer Funkreichweite und geringem Energieverbrauch.

Merkmale im Überblick

• ESP32-C6 Mikrocontroller
• SX1262 LoRa-Transceiver
• 2,4 GHz Wi-Fi 6
• LoRa-Frequenzbereich 850 bis 960 MHz
• Integrierter Low Noise Amplifier (LNA)

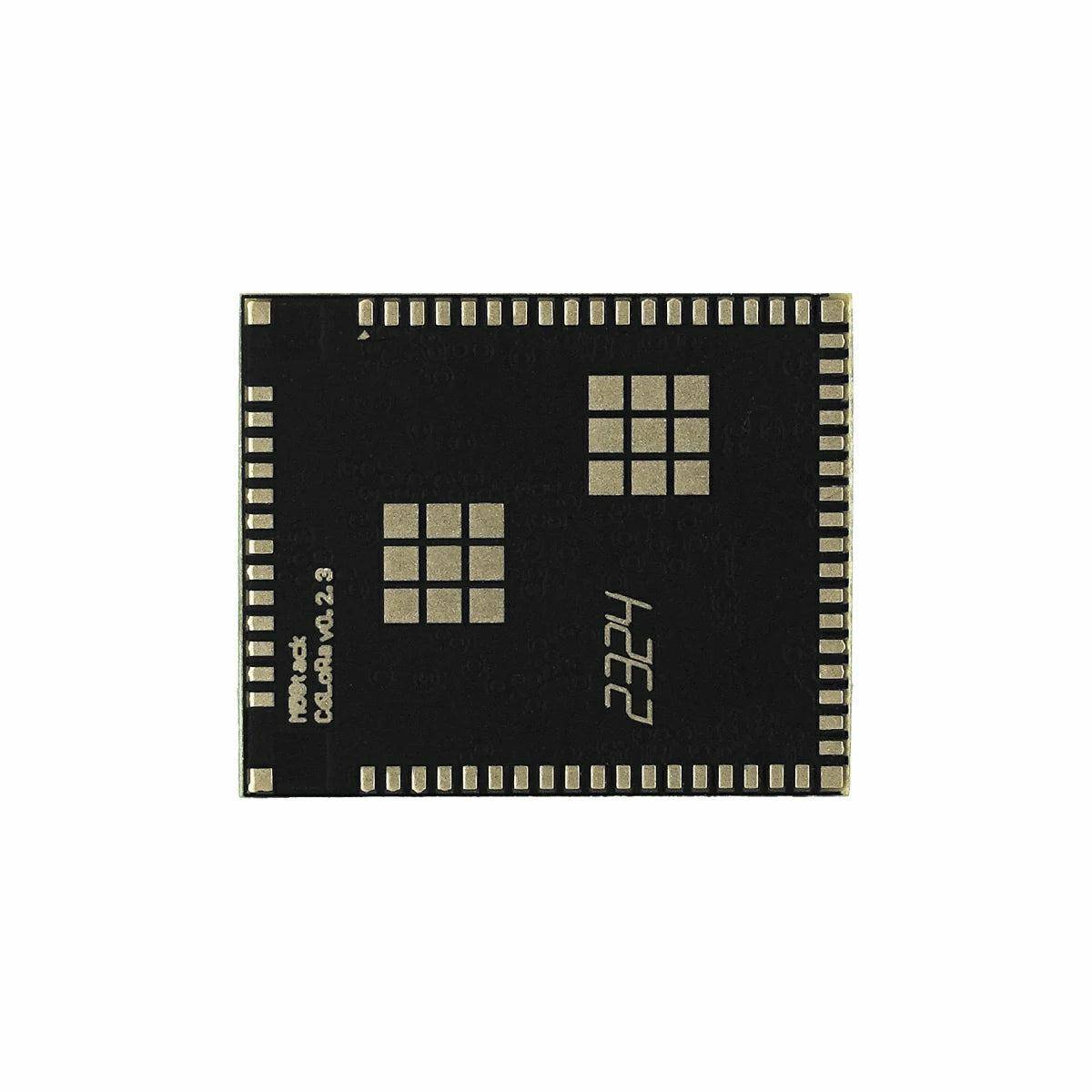

• Kompakte SMD-Bauform

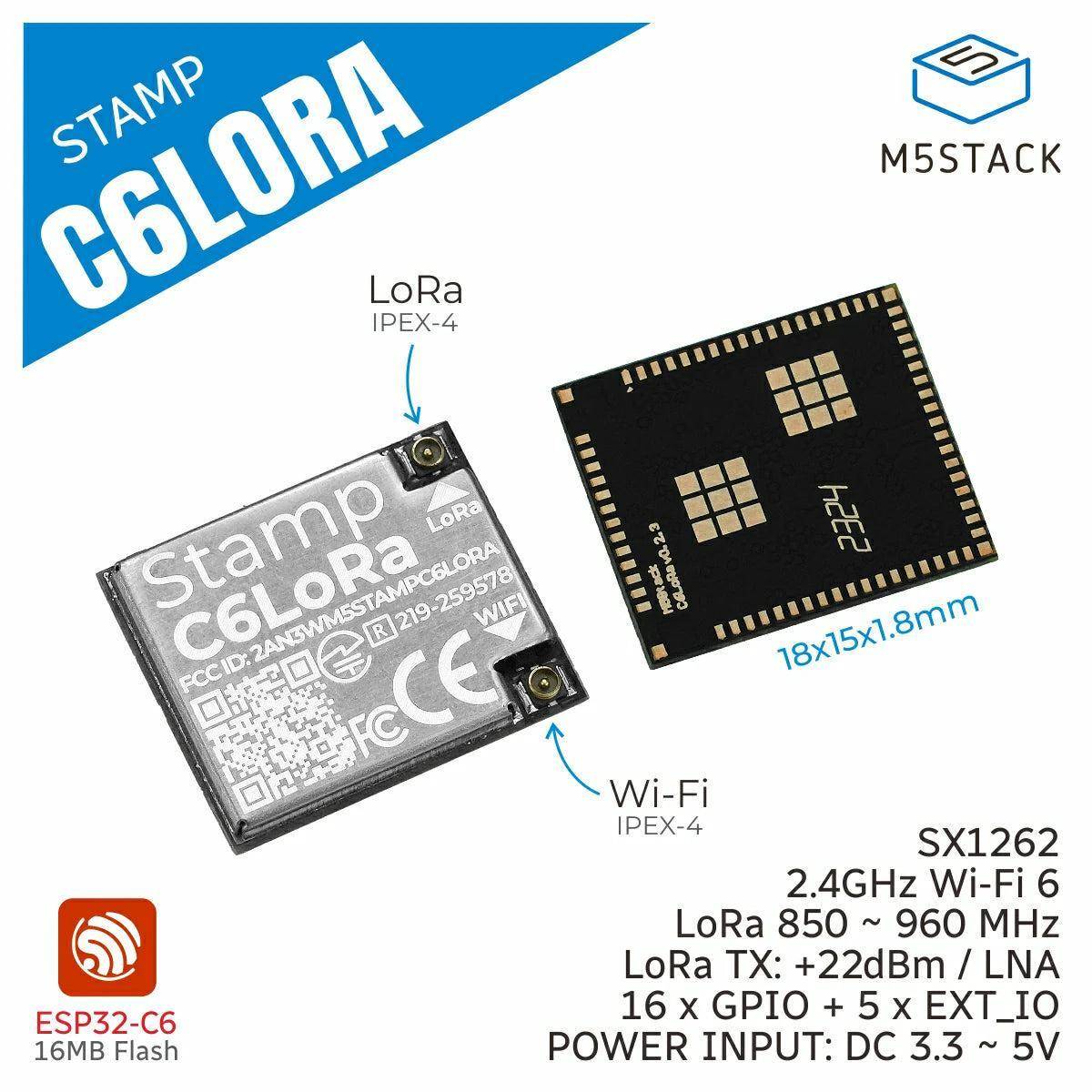

• Zwei IPEX-4-Antennenanschlüsse
• PI4IOE5V6408 IO-Erweiterungsbaustein
• 16 GPIO-Anschlüsse
• 5 zusätzliche EXT_IO Erweiterungsanschlüsse
• Geeignet für Langstreckenkommunikation

• 2,4 GHz Wi-Fi 6 Netzwerke
• LoRa-Netzwerke im Frequenzbereich 850 bis 960 MHz
• Externe Wi-Fi-Antennen mit IPEX-4 Anschluss
• Externe LoRa-Antennen mit IPEX-4 Anschluss
• IoT-Anwendungen auf Basis des ESP32-C6

• SoC: ESP32-C6
• CPU: RISC-V 32-Bit Hochleistungsprozessor bis 160 MHz
• Low-Power-Prozessor: RISC-V 32-Bit bis 20 MHz
• Flash-Speicher: 16 MB
• Wi-Fi: 2,4 GHz Wi-Fi 6
• LoRa-Chip: SX1262
• LoRa-Frequenzbereich: 850 bis 960 MHz
• Maximale Sendeleistung LoRa: +22 dBm
• Empfangsempfindlichkeit: bis -148 dBm
• LNA: SGM13005L4
• Antennenanschlüsse: 2 × IPEX-4
• GPIO: 16 × GPIO (G9, G11, G8, G10, G2, G7, G4, G5, G6, G15, G16, G17, G18, G20, G21, G22)
• Erweiterungsanschlüsse: 5 × EXT_IO über PI4IOE5V6408 (EXT_P0 bis EXT_P4)
• Versorgungsspannung BAT-Pin: DC 3,7 bis 5 V
• Versorgungsspannung VDD_3V3-Pin: DC 3,3 V

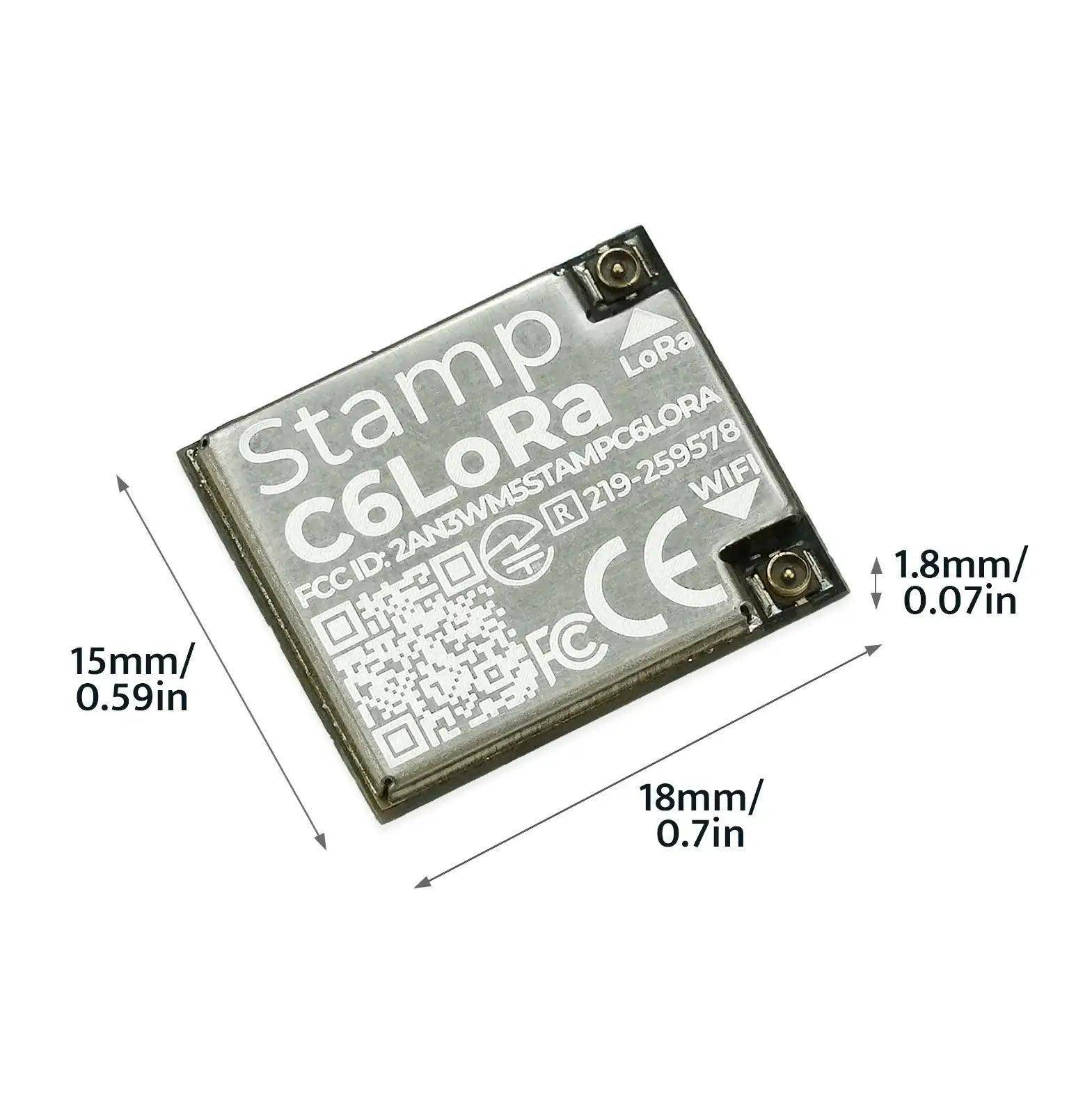

• Abmessungen: 18,0 × 15,0 × 2,3 mm

• Anwendungsbereiche: Smart Agriculture, industrielle Überwachung, Fernablesung von Zählern, Steuerung von Energieanlagen und Langstreckenkommunikation
• Der PI4IOE5V6408 steuert die LoRa-Sende- und Empfangsschaltung sowie die Aktivierung des Signalverstärkers
• Getrennte Antennenanschlüsse für Wi-Fi und LoRa vorhanden

• 1 x M5Stamp C6LoRa Module

Stichwörter

M5Stamp, C6LoRa, ESP32-C6, SX1262, LoRa
