FNIRSI 2D15P 3-in-1 Portables Oszilloskop mit Multimeter und Signalgenerator, 4,3" Display, 100 MHz

Beschreibung

Präzise Messungen, komfortable Signalanalyse und umfangreiche Diagnosefunktionen musst du nicht zwingend mit mehreren Geräten erledigen. Das FNIRSI 2D15P kombiniert die Funktionen eines Zweikanal-Oszilloskops, eines True-RMS-Multimeters und eines Signalgenerators. Es unterstützt dich umfassend bei Service-, Labor- und Entwicklungsarbeiten. Dank intuitiver Bedienung, schneller Datenverarbeitung und einem übersichtlichen Touchscreen kannst du reibungslose Tests durchführen. Das Gerät ist leicht, tragbar und mit einem leistungsstarken Akku ausgestattet, perfekt für Arbeitsplatz und Außendienst.

Erweiterte Signalanalyse
Die Funktion als Zweikanal-Oszilloskop bringt eine Bandbreite von 100 MHz im Ein-Kanal-Betrieb und 50 MHz bei beiden Kanälen mit. Dank einer Abtastrate von 500 MSa/s erfasst du selbst schnell wechselnde Signale präzise. Drei Speichertiefen stehen bereit (10 K, 100 K und 1 M Samples), damit du die Datenerfassung an deine Messungen anpassen kannst. Eine beeindruckende Wellenform-Erfassungsrate mit etwa 1.200 Bildern pro Sekunde erhöht deine Chancen, kurzzeitige Störungen zu erkennen. Mit einer Bandbreitenbegrenzung von 20 MHz wird das Rauschen effektiv reduziert, was die Analyse von Welligkeiten erleichtert und präzise Messungen ermöglicht.

Umfangreiche Diagnosefunktionen

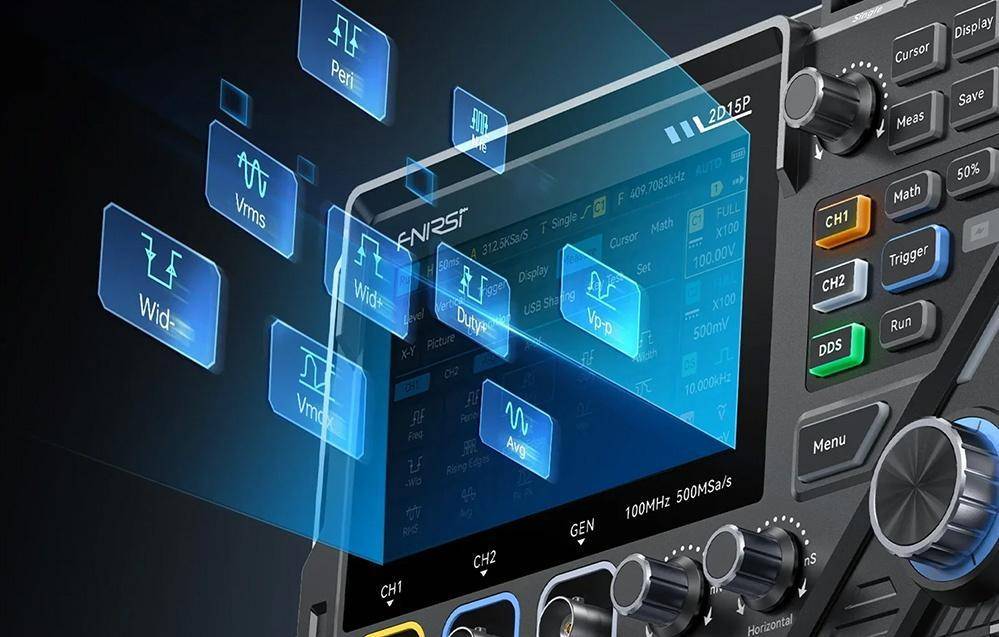

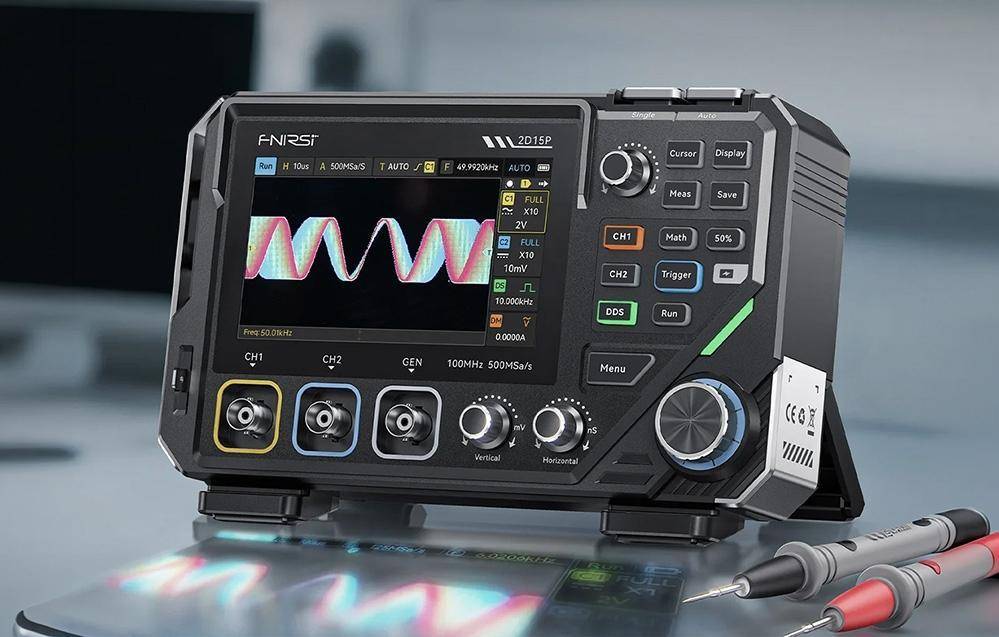

Ein 4,3-Zoll-IPS-Touchscreen in Kombination mit physischen Tasten sorgt für bequeme Bedienung unter verschiedenen Bedingungen. Wellenformen werden in 128 Graustufen und mit Farbtemperaturvisualisierung dargestellt, was die Signalstabilität gut sichtbar macht. Infinite Persistence erlaubt die Überlagerung von Wellenformen, und der XY-Modus erleichtert die Phasenbeziehungen-Analyse. Das Gerät rechnet in Echtzeit, addiert, subtrahiert, multipliziert oder dividiert Signale. Messcursor, 13 automatische Parametermessungen und die Modi Auto, Normal und Single helfen dir, die Aufzeichnungsmethode dem Signal anzupassen.

Drei Geräte in einem
Der integrierte DDS-Signalgenerator bietet bis zu 10 MHz und erzeugt 11 gebräuchliche Wellenformen mit einstellbarer Amplitude und Pulsweite. Perfekt zum Testen und Debuggen elektronischer Schaltungen. Das True-RMS-Multimeter mit 19.999 Zählwerten garantiert präzise Messungen von AC/DC-Spannung, Strom, Widerstand und Kapazität und bietet Dioden- sowie Durchgangsprüfungen. Die Curve View-Funktion zeigt dir Echtzeit-Grafiken der Signalveränderungen zur einfacheren Beobachtung und Analyse.

Einsatzbereit unter allen Bedingungen

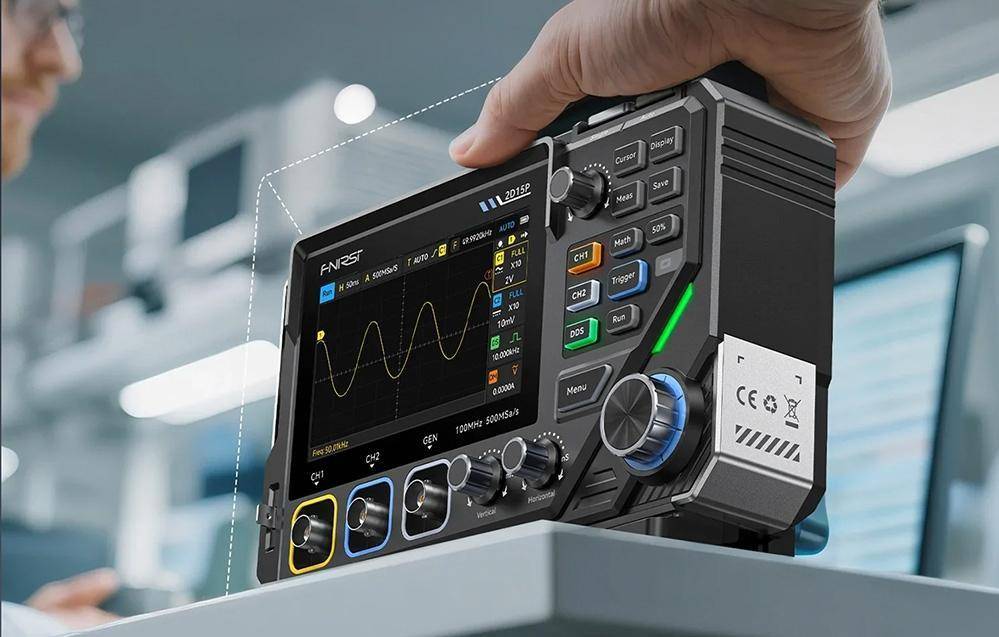

Moderne Architektur mit FPGA-, MCU- und ADC-Chips sorgt für effiziente Signalverarbeitung und stabilen Betrieb. Das Gehäuse ist ca. 30 % leichter als Vorgänger, was Transport und Nutzung erleichtert. Ein 5000-mAh-Akku garantiert lange Laufzeiten, und der USB-C-Anschluss ermöglicht schnelles Aufladen. Du kannst Wellenformen aufzeichnen und Daten exportieren, ideal für schnelle Messungen oder umfassendere Diagnoseaufgaben.

Lieferumfang

• Oszilloskop 2D15P
• P6100-Messspitzen x2
• Multimeter-Messspitze
• Krokodilklemmen-Messspitze
• USB-Datenübertragungskabel
• Bedienungsanleitung
