M5Stack Unit Chain BUS STM32G031, UART Daisy-Chain, HY2.0-4P, GPIO I2C, ADC NVIC, RGB-LED

Beschreibung

Unit Chain BUS (STM32G031)
Kommunikationsmodul zur Protokollkonvertierung innerhalb der Chain-Serie. Der Unit Chain Bus basiert auf dem Mikrocontroller STM32G031G8U6 und unterstützt die UART-Daisy-Chain-Kommunikation zur Verkettung mehrerer Geräte. Das Modul ermöglicht die Erweiterung und zentrale Steuerung von verschiedenen Peripheriegeräten über eine einheitliche Busstruktur. Es eignet sich für Einsatzbereiche wie industrielle Automatisierung, IoT-Anwendungen und Smart-Home-Lösungen.

Zwei HY2.0-4P-UART-Schnittstellen an den Seiten dienen zur Integration in die Chain-Serie, während die multifunktionale Erweiterungsschnittstelle an der Oberseite den Anschluss von Unit-Serie-Erweiterungen unterstützt. Der Bus erlaubt UID-Abfragen, Versionsabfragen, Geräteeinbindungen, Heartbeat-Kommunikation und weitere Steuerungsfunktionen. Zudem ermöglicht das Modul I2C-Kommunikation, GPIO-Management (inkl. Interruptsteuerung), ADC-Datenerfassung sowie NVIC-Interruptverwaltung.

Dank der UART-Kommunikation mit 115200bps im 8N1-Modus lassen sich kompatible Geräte einfach verketten und steuern. Eine RGB-LED (WS2812) dient als Statusanzeige. Das Modul ist kompatibel mit den Entwicklungsplattformen UiFlow2 und Arduino und kann durch zwei mitgelieferte Grove-Kabel sofort integriert werden.

Merkmale im Überblick

• MCU: STM32G031G8U6
• UART-Daisy-Chain-Protokoll für serielle Busverbindungen
• Unterstützt mehrere Geräte auf einer Buslinie
• Multifunktionale Erweiterungsschnittstelle für I2C, GPIO, ADC, NVIC

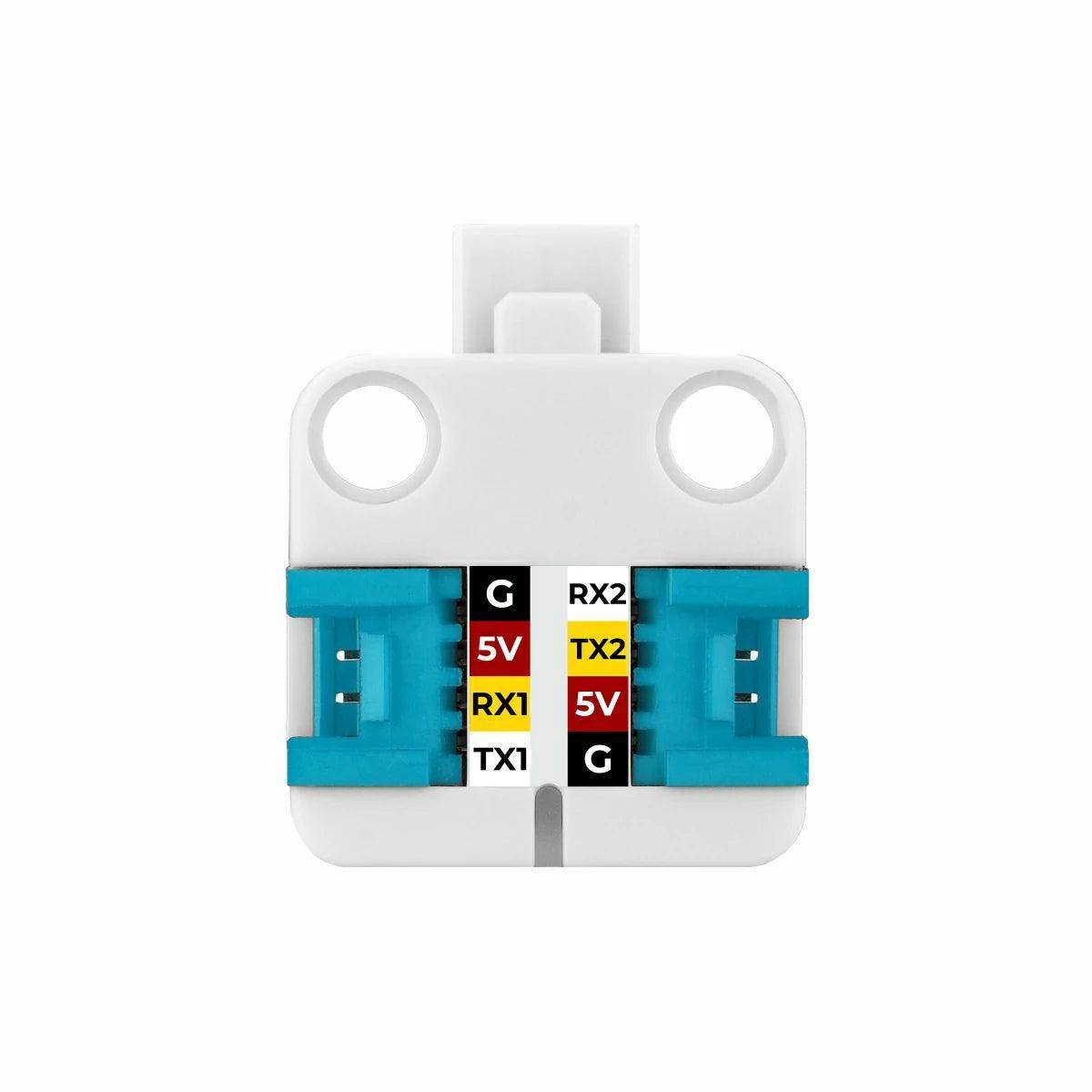

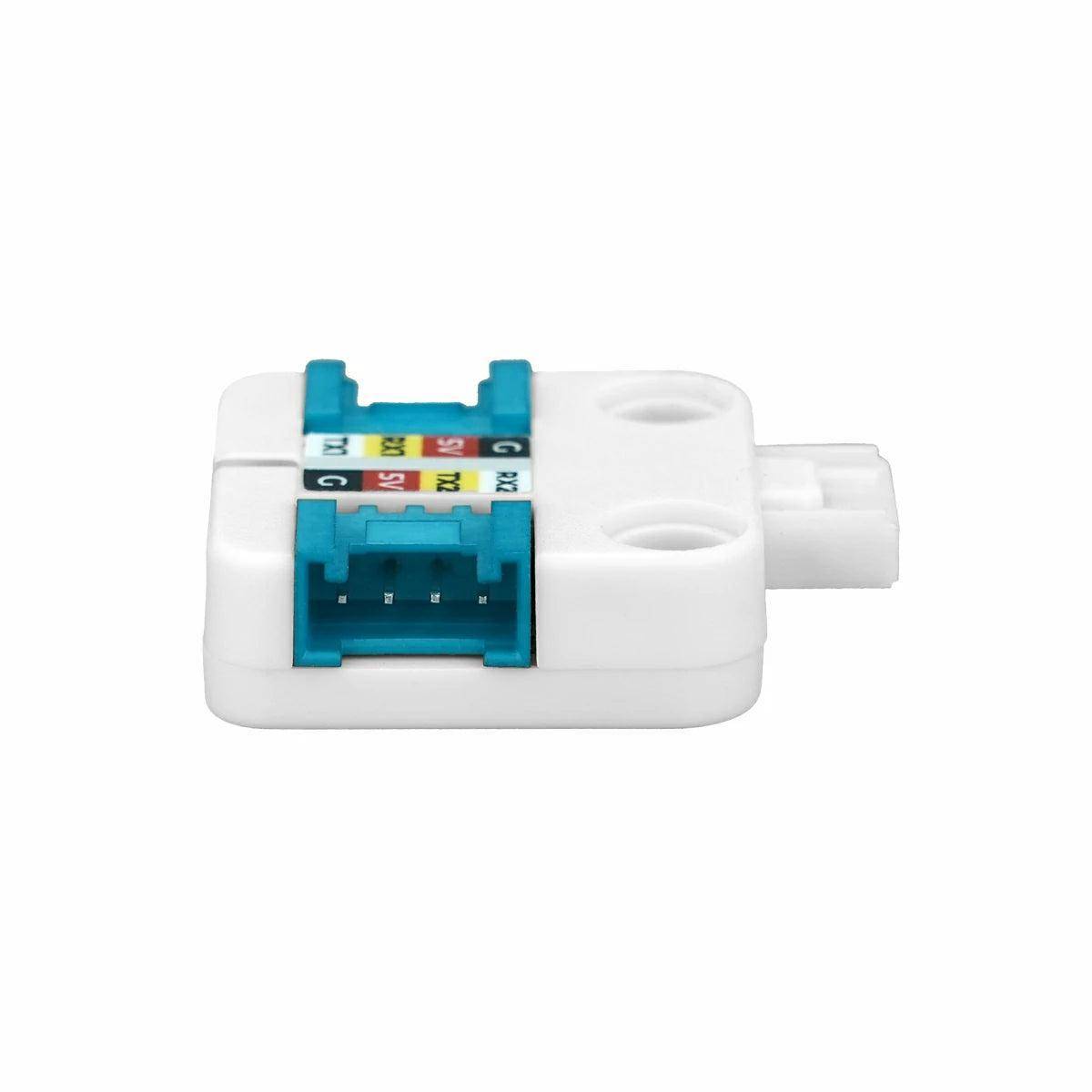

• 2 x HY2.0-4P UART-Anschlüsse für Chain-Geräte
• 1 x RGB-LED (WS2812) zur Statusanzeige

• Chain-Serie (z. B. Chain Encoder, Chain Angle)

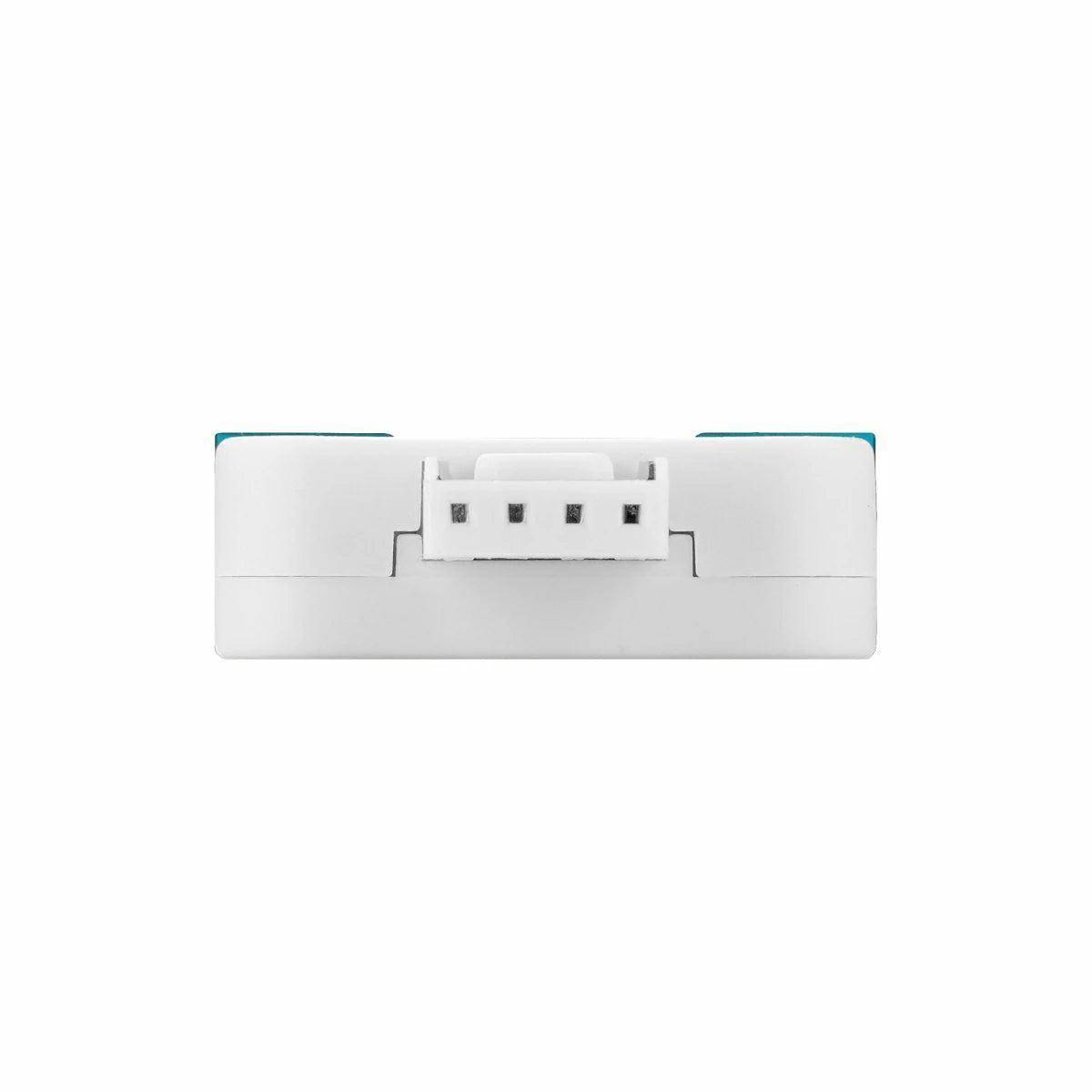

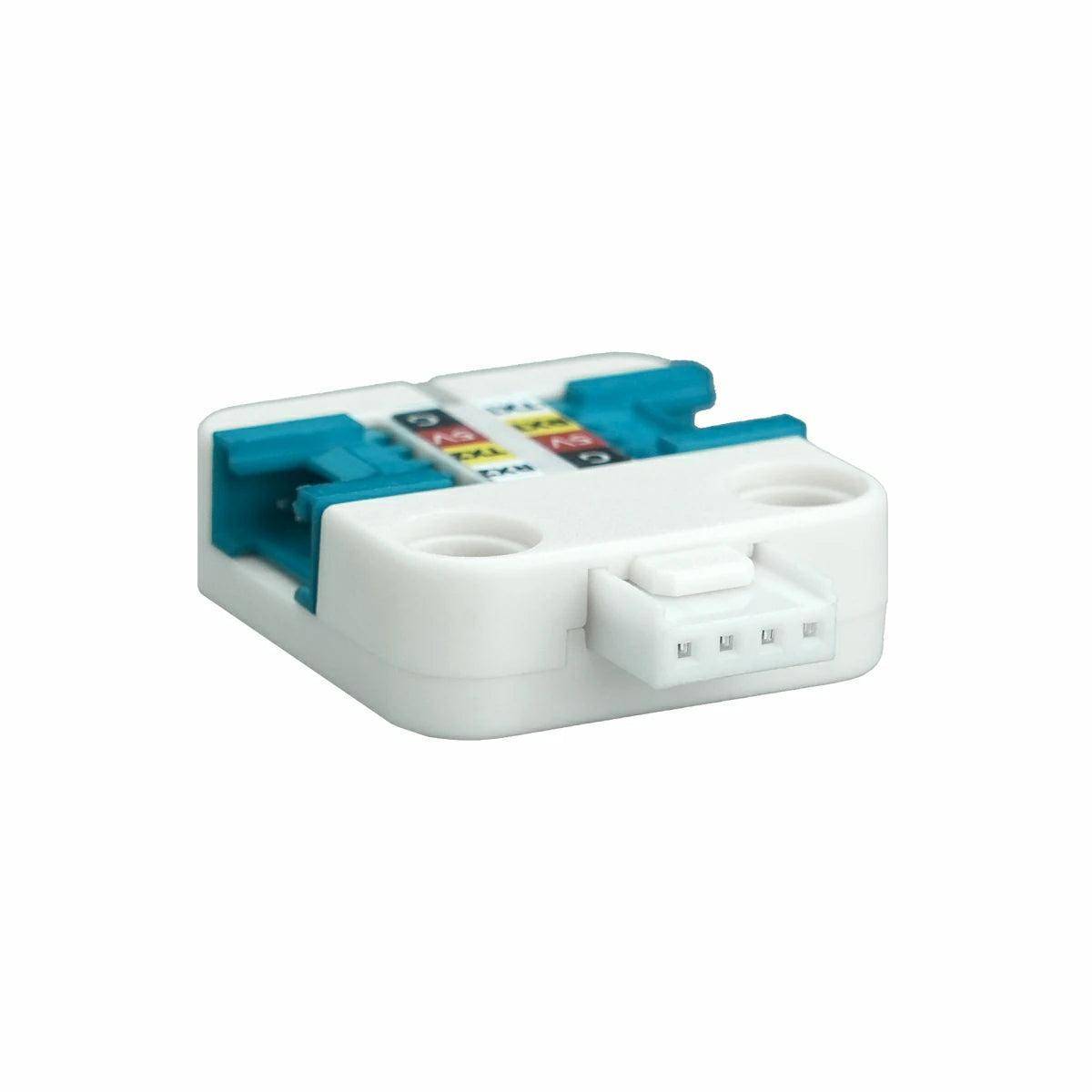

• Unit-Serie über HY2.0-4P-Multifunktionsschnittstelle
• Entwicklungsplattformen: UiFlow2, Arduino

• Mikrocontroller: STM32G031G8U6
• Kommunikation: UART 115200bps @ 8N1
• Schnittstellen: 2 x HY2.0-4P UART, 1 x HY2.0-4P Multifunktion
• Unterstützte Protokolle: UID-Abfrage, Versionsabfrage, Link-Enumeration, Heartbeat
• Erweiterungsfunktionen: I2C, GPIO (inkl. Interrupt), ADC, NVIC
• Statusanzeige: 1 x WS2812 RGB-LED
• Leistungsaufnahme (max. RGB weiß): 3.3 V @ 17,72 mA
• Produktgröße: 29,8 × 24,0 × 8,0 mm

• 1 × Unit Chain Bus Modul
• 2 × HY2.0-4P Grove-Kabel (5 cm)

• Offizielle Dokumentation

Stichwörter

Chain, Bus, Modul, STM32, UART
