ALIAXIS Druckanbohrventil aus PE 100-RC, d 125/50mm, SDR 11–17,6, Gas/Wasser/H₂, RED SNAP, 1 Stk.
Produktbeschreibung
Beschreibung
Das FRIALEN DAV RED SNAP ermöglicht das sichere Herstellen eines Abzweigs an PE-Rohrleitungen, auch wenn die Hauptleitung bereits unter Betriebsdruck steht. Der patentierte RED-SNAP-Schnellspannmechanismus sorgt für eine schnelle und werkzeuglose Montage direkt auf der Versorgungsleitung. Der integrierte Bohrer ermöglicht ein kontrolliertes Anbohren, während das Ventil anschließend dauerhaft zum Öffnen und Absperren der Hausanschlussleitung genutzt werden kann. Die robuste PE-100-RC-Ausführung ist für Gas, Wasser und Wasserstoff geeignet und bietet damit eine zuverlässige Lösung für professionelle Versorgungsnetze.
Vorteile:
- Werkzeuglose Montage mit RED-SNAP-Schnellspannmechanismus
- Anbohren unter Betriebsdruck möglich
- Bis zu 50 % Zeitersparnis bei der Montage laut Hersteller
- Integrierter Bohrer mit oberem und unterem Anschlag
- Nur 8 Umdrehungen zum vollständigen Öffnen und Schließen
- Für Gas, Wasser und H₂ geeignet
- Wartungsfreie Absperrfunktion
Technische Eigenschaften:
- Produkttyp: Druckanbohrventil
- Serie: FRIALEN DAV RED SNAP
- Herstellernummer: 616970
- Hauptrohrdurchmesser d1: 125 mm
- Abgangsdurchmesser d2: 50 mm
- Material: PE 100-RC
- SDR: 11–17,6
- Max. Betriebsdruck Wasser: 16 bar
- Max. Betriebsdruck Gas: 10 bar
- Geeignet für Wasserstoff H₂: Ja
- Schnellspannmechanismus: RED SNAP
- Integrierter Bohrer: Ja
- Anbohrdurchmesser: 30 mm
- Schlüsselweite: SW14
- Umdrehungen Öffnen/Schließen: 8
- DVGW-Prüfzeichen: DV-6611AU2255
- Verbindung Hauptleitung: Heizwendelschweißung
- Verbindung Abgang: Heizwendelschweißung
Anwendung:
- Gasversorgungsleitungen
- Trinkwasser-Versorgungsleitungen
- Wasserstoffleitungen
- Hausanschluss- und Verteilernetze
- Abzweige an drucklosen oder unter Betriebsdruck stehenden PE-HD-Leitungen

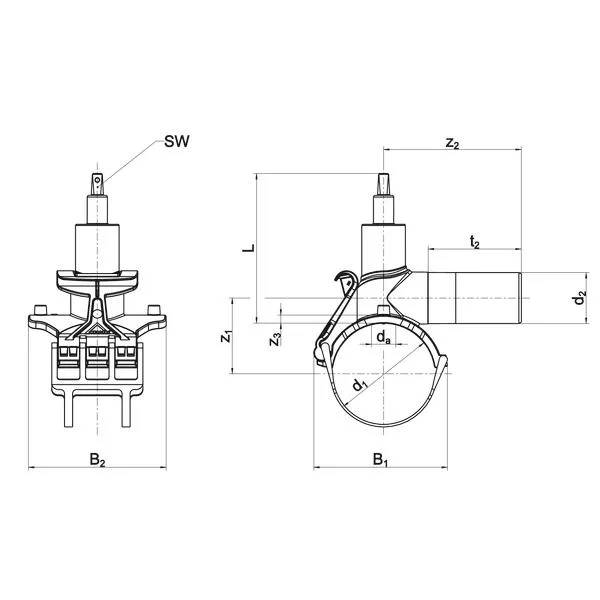

Abmessungen:
- d1: 125 mm
- d2: 50 mm
- B1: 167 mm
- B2: 170 mm
- L: 183 mm
- t2: 104 mm
- Z1: 94 mm
- Z2: 155 mm
- Z3: 10 mm
- Anbohr-Ø: 30 mm
- Schlüsselweite: 14 mm
