M5Stack Tab5 IoT Development Kit, ESP32-P4, 5" Touchdisplay, 2MP Kamera, WiFi, ZigBee, 2000mAh, 7,4V

Beschreibung

M5Stack Tab5 IoT Development Kit (ESP32-P4) mit NP-F550 Batterie
Das M5Stack Tab5 IoT Development Kit (ESP32-P4) ist eine tragbare Entwicklungsplattform für IoT-, Edge-Computing-, Automatisierungs- und Visualisierungsanwendungen. Das System kombiniert einen leistungsfähigen ESP32-P4 Hauptprozessor mit einem ESP32-C6 Funkmodul und integriert Display, Kamera, Audiofunktionen, Sensorik, drahtlose Kommunikation sowie zahlreiche Erweiterungsschnittstellen in einem kompakten Gehäuse. Die Plattform eignet sich für Smart-Home-Steuerungen, Fernüberwachungssysteme, industrielle Anwendungen, IoT-Prototyping und Bildungsprojekte.

Dual-SoC-Architektur mit Wi-Fi 6, Thread und Zigbee
Das Tab5 basiert auf einer Dual-SoC-Architektur. Der ESP32-P4 mit RISC-V-Architektur übernimmt als Dual-Core-Prozessor (bis zu 400 MHz) die Hauptverarbeitung und stellt die Rechenleistung für Benutzeroberflächen, Datenverarbeitung und Edge-KI-Anwendungen bereit. Ein zusätzlicher stromsparender LP-Kern (40 MHz) unterstützt energieeffiziente Betriebszustände. Der ESP32-C6 ergänzt das System um Wi-Fi 6, Thread und Zigbee. Dadurch können Sensordaten erfasst, verarbeitet und über drahtlose Netzwerke übertragen werden. Die Unterstützung mehrerer Funkstandards ermöglicht die Integration in bestehende Smart-Home- und IoT-Infrastrukturen. Über das Antennensystem lässt sich flexibel zwischen integrierter 3D-Antenne und externen MMCX-Antennen umschalten.

Display und Kamera für Edge-KI
Das integrierte 5-Zoll-IPS-Touchdisplay mit 1280 × 720 Pixeln wird über eine MIPI-DSI-Schnittstelle angebunden und ermöglicht die flüssige Darstellung von Benutzeroberflächen, Steuerungsanwendungen und Visualisierungen. Die integrierte SC2356-Kamera mit 2 Megapixeln (1600 × 1200) ist über MIPI-CSI angebunden und unterstützt Bildverarbeitung, Videoerfassung und KI-Anwendungen wie Objekterkennung oder Gesichtserkennung. Ergänzt wird die Ausstattung durch ein Audiosystem mit Codec, Mikrofonarray, Lautsprecher und Kopfhöreranschluss für Sprach- und Multimediaanwendungen.

Schnittstellen und Erweiterungen

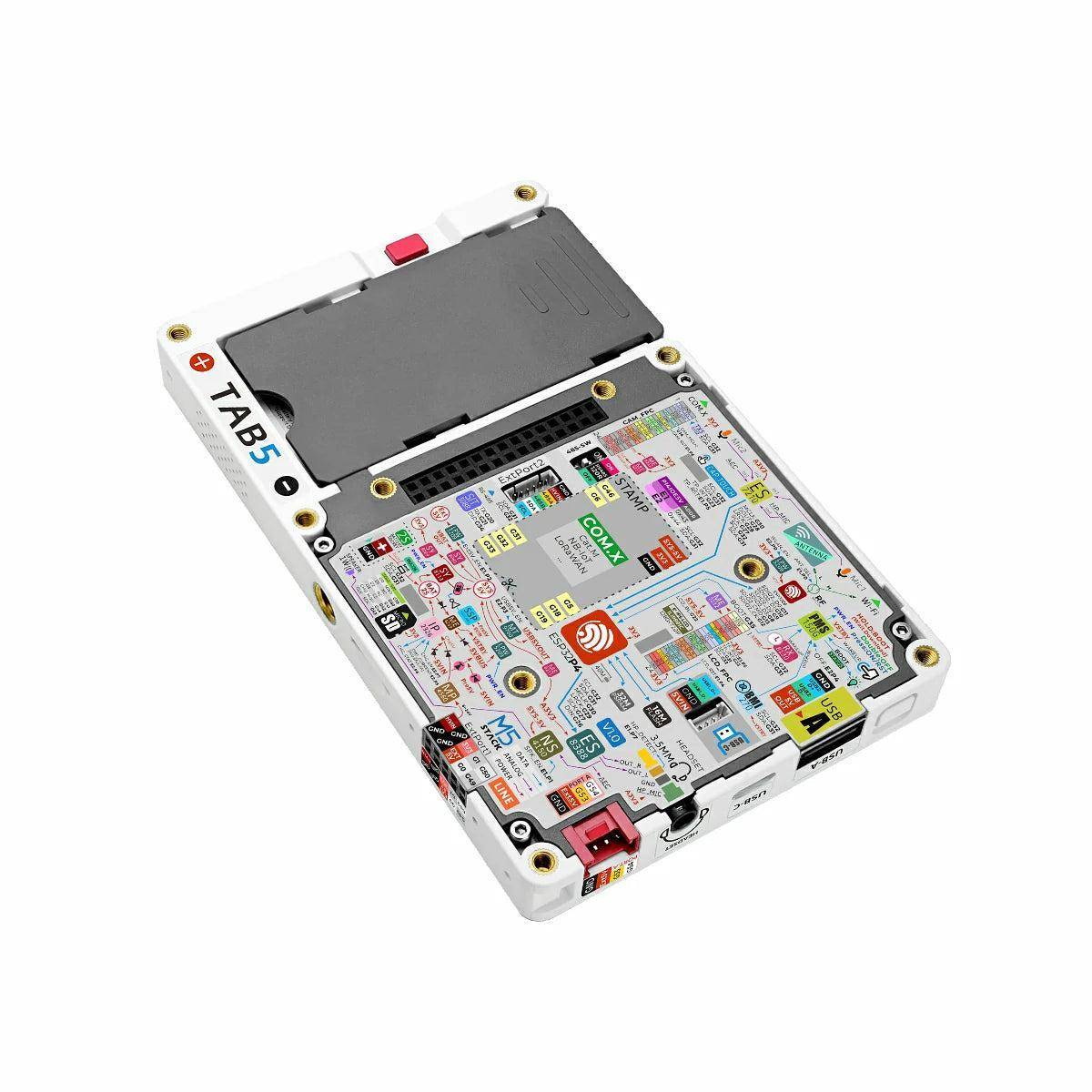

Für Erweiterungen stehen USB Type-A Host, USB Type-C OTG, RS485, HY2.0-4P, M5-Bus, GPIO-Erweiterungen, ein microSD-Kartensteckplatz und Stamp-Erweiterungspads zur Verfügung. Über die Stamp-Pads lassen sich Kommunikationsmodule wie Cat-M, NB-IoT oder LoRaWAN nachrüsten. Dedizierte Reset- und Boot-Tasten ermöglichen einen schnellen Neustart sowie den Wechsel in den Firmware-Download-Modus.

Sensorik, Stromversorgung und Montage
Ein integrierter BMI270 6-Achsen-Bewegungssensor mit Interrupt-Aufwachfunktion, eine Echtzeituhr (RX8130CE) mit zeitgesteuerter Weckfunktion sowie ein herausnehmbarer NP-F550 Lithium-Akku ermöglichen den mobilen Einsatz. Das Lademanagement übernehmen ein MP4560 Buck-Boost-Wandler und ein IP2326 Ladecontroller, während ein INA226 die Leistung in Echtzeit überwacht. Durch die integrierte 1/4"-20-Stativaufnahme kann das Gerät an Stativen, Halterungen oder industriellen Befestigungssystemen montiert werden.

Merkmale im Überblick

• ESP32-P4 Dual-Core Mikrocontroller mit RISC-V Architektur (bis zu 400 MHz) und zusätzlichem LP-Kern
• ESP32-C6 Funkmodul
• 2,4 GHz Wi-Fi 6, Thread und Zigbee
• 5-Zoll IPS Touchdisplay mit 1280 × 720 Pixel Auflösung (MIPI-DSI)
• SC2356 Kamera mit 2 MP Auflösung (MIPI-CSI)
• USB Type-A Host und USB Type-C OTG
• RS485 Industrieschnittstelle
• HY2.0-4P, M5-Bus und GPIO-Erweiterungen
• microSD-Kartensteckplatz
• Stamp-Erweiterungspads für Kommunikationsmodule
• ES8388 Audio-Codec
• ES7210 AEC Dual-Mikrofonsystem
• 1-W-Lautsprecher und 3,5-mm-Kopfhöreranschluss
• BMI270 6-Achsen-Bewegungssensor
• RX8130CE Echtzeituhr
• Reset-/Boot-Taste
• Herausnehmbarer NP-F550 Akku
• 1/4"-20 Stativaufnahme

• UiFlow2
• Arduino IDE
• ESP-IDF
• PlatformIO
• Wi-Fi 6 Netzwerke
• Thread Netzwerke
• Zigbee Netzwerke
• Cat-M Kommunikationsmodule über Stamp Interface
• NB-IoT Kommunikationsmodule über Stamp Interface
• LoRaWAN Kommunikationsmodule über Stamp Interface
• microSD-Karten
• RS485 Geräte
• USB Host Geräte wie Tastaturen und Mäuse

• Funkmodul: ESP32-C6-MINI-1U
• Flash-Speicher: 16 MB
• PSRAM: 32 MB
• Wi-Fi: 2,4 GHz Wi-Fi 6
• Funkstandards: Thread, Zigbee
• Antenne: integrierte 3D-Antenne und 2 × MMCX-Anschlüsse für externe Antennen
• Display: 5 Zoll IPS TFT Touchdisplay
• Auflösung: 1280 × 720 Pixel
• Display-Controller: ST7123 / ST7121
• Kamera: SC2356, 2 MP (1600 × 1200)
• Kameraschnittstelle: MIPI-CSI
• Audio-Codec: ES8388
• AEC Front-End: ES7210
• Mikrofone: Dual-Mikrofonsystem mit Echounterdrückung
• Lautsprecher: 1 W bei 8 Ω, NS4150B
• Kopfhöreranschluss: 3,5 mm
• USB-Anschlüsse: USB Type-A Host, USB Type-C USB 2.0 OTG
• RS485: SIT3088 mit umschaltbarem 120-Ω-Abschlusswiderstand
• Versorgungsspannung RS485: 6 bis 24 V
• Erweiterungen: 1 × HY2.0-4P, 1 × M5-Bus, GPIO_EXT
• Speichererweiterung: microSD-Kartensteckplatz
• Stamp-Erweiterung: Cat-M, NB-IoT, LoRaWAN Module
• Bewegungssensor: BMI270 6-Achsen Sensor
• RTC: RX8130CE
• RTC-Superkondensator: 70000 µF / 3,3 V
• Lademanagement: IP2326
• Echtzeit-Leistungsüberwachung: INA226
• Akku: NP-F550 Lithium-Akku
• Akkukapazität: 7,4 V / 2000 mAh / 14,8 Wh
• Akkulaufzeit: ca. 6 Stunden
• Betriebstemperatur: 0 °C bis 40 °C

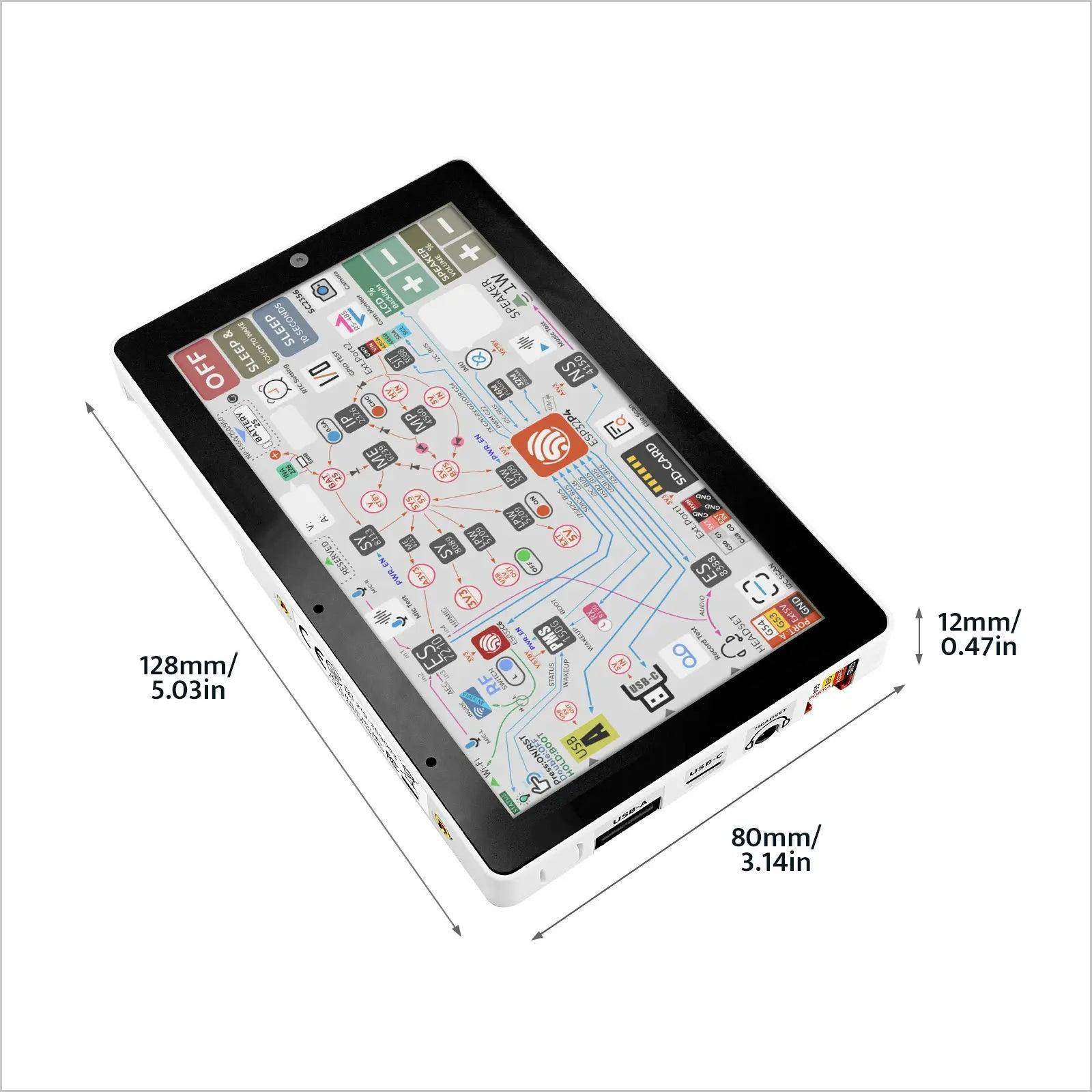

• Abmessungen Tab5: 128,0 × 80,0 × 12,0 mm
• Abmessungen Tab5 Kit: 128,0 × 80,0 × 26,7 mm
• 1/4"-20 Stativgewinde vorhanden

• Anwendungsbereiche: Smart Home Steuerung, Fernüberwachung, industrielle Automatisierung, IoT-Prototyping und Bildung
• Edge-KI-Anwendungen wie Objekterkennung und Gesichtserkennung werden unterstützt
• Flexible Antennenkonfiguration über integrierte oder externe MMCX-Antennen
• RTC unterstützt zeitgesteuertes Aufwecken des Systems
• Bewegungssensor unterstützt Interrupt-basiertes Aufwecken

• 1x M5Stack Tab5 IoT Development Kit (ESP32-P4)
• 1x 1.25-6P Anschlusskabel
• 1x NP-F550 Lithium-Akku, 2000 mAh

• Produktdokumentation
