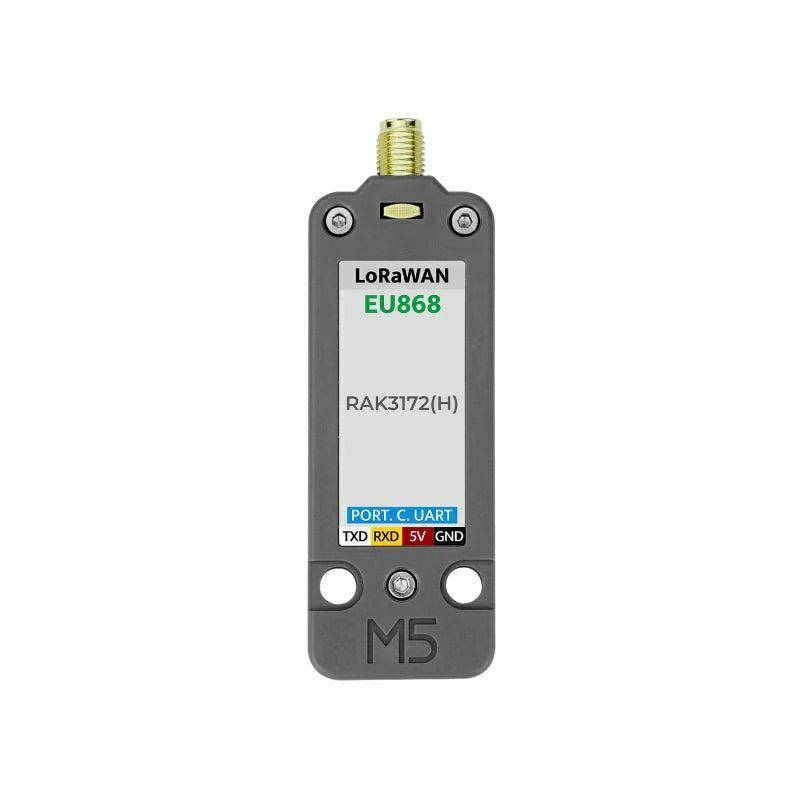

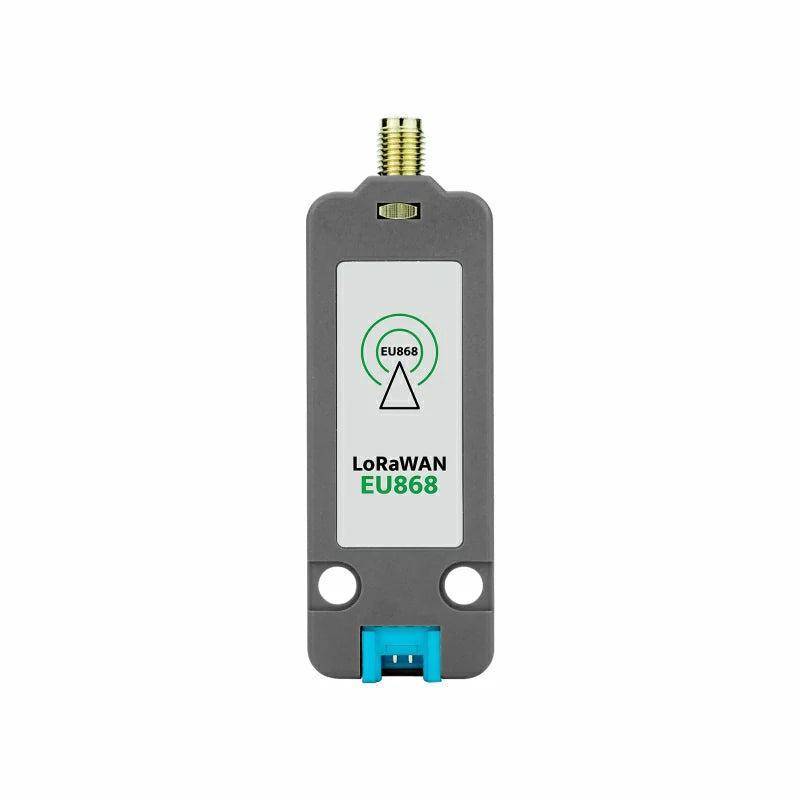

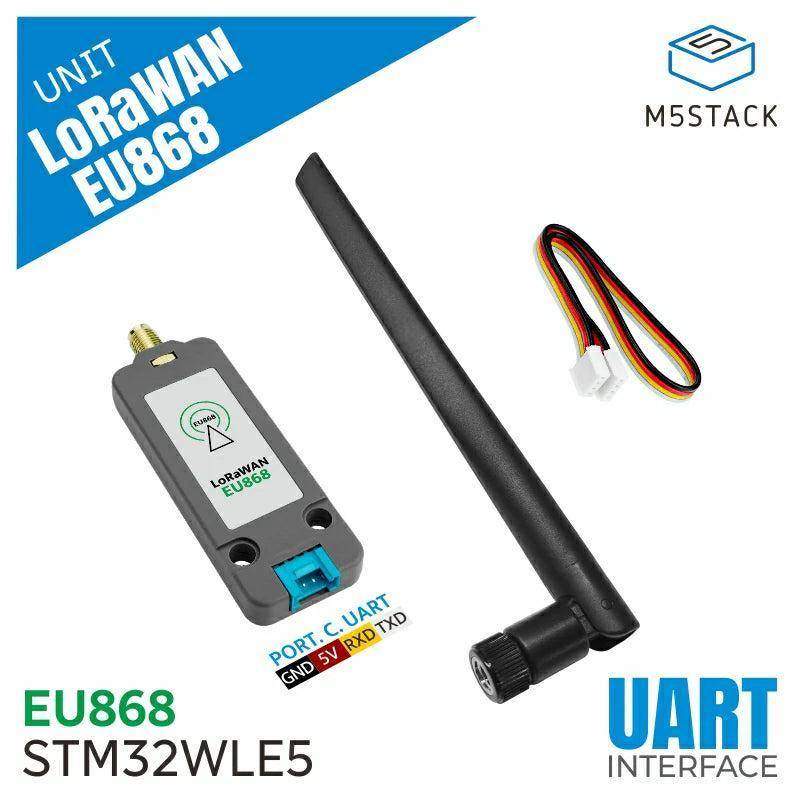

Name: M5Stack LoRaWAN Unit EU868, mit SMA-Antenne, STM32WLE5, Grove, P2P-Kommunikation, 868-870MHz, 5V
SKU: V24515726

Beschreibung

Das Unit LoRaWAN-EU868 ist ein LoRaWAN-Kommunikationsmodul für Anwendungen im EU868-Frequenzbereich von 863 bis 870 MHz. Das Modul basiert auf der STM32WLE5-Plattform und wurde für energieeffiziente Langstreckenkommunikation entwickelt. Es unterstützt LoRaWAN-Netzwerke sowie direkte Punkt-zu-Punkt-Kommunikation und eignet sich für IoT-Anwendungen wie Smart Agriculture, industrielle Überwachung und Umweltüberwachungssysteme. Die mitgelieferte Stabantenne ermöglicht den Einsatz in unterschiedlichen Umgebungen mit großer Funkreichweite.

Betriebsmodi und Netzwerkanbindung
Das Modul verfügt über einen integrierten LoRaWAN-Protokollstack und unterstützt die Betriebsmodi Class A, Class B und Class C. Dadurch kann es mit LoRaWAN-Gateways verbunden werden, um Sensordaten zu erfassen und an zentrale Plattformen weiterzuleiten. Zusätzlich steht ein Punkt-zu-Punkt-Modus zur Verfügung, der die direkte Kommunikation zwischen zwei Geräten ohne Gateway ermöglicht.

LoRaWAN-Klassen A, B, C
Die drei LoRaWAN-Klassen unterscheiden sich vor allem darin, wann ein Gerät Daten vom Netzwerk empfangen kann, und regeln damit das Verhältnis zwischen Stromverbrauch und Empfangsbereitschaft. Bei Class A öffnet das Gerät nur kurz nach dem eigenen Senden zwei Empfangsfenster und schläft ansonsten, was den geringsten Stromverbrauch und die längste Batterielaufzeit ermöglicht und sich für einfache Sensoren eignet. Class B ergänzt zusätzliche, zeitgesteuerte Empfangsfenster in regelmäßigen Abständen und bietet so einen planbaren Downlink bei moderatem Mehrverbrauch. Class C hält das Empfangsfenster nahezu dauerhaft offen und erlaubt dadurch die schnellste Reaktion, benötigt aber am meisten Energie und eignet sich vor allem für dauerhaft mit Strom versorgte Geräte. Ergänzend dazu ermöglicht der Punkt-zu-Punkt-Modus die direkte Kommunikation zwischen zwei Geräten per LoRa, ganz ohne LoRaWAN-Netzwerk und Gateway.

Konfiguration über UART und AT-Befehle
Die Konfiguration erfolgt über eine serielle UART-Schnittstelle mittels AT-Befehlen. Dadurch können Netzwerkeinstellungen, Betriebsmodi und Kommunikationsparameter angepasst werden. Die STM32WLE5-Lösung kombiniert Funkkommunikation, Rechenleistung und Energiesparfunktionen in einem kompakten Modul und unterstützt den Einsatz in batteriebetriebenen Anwendungen.

Antenne und Integration

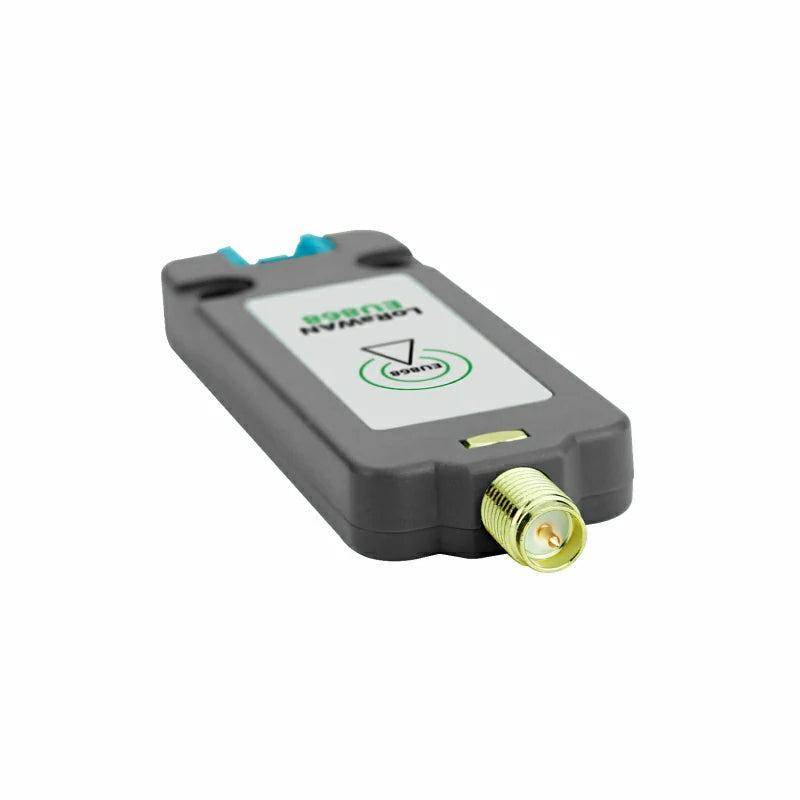

Die mitgelieferte Hochleistungs-Stabantenne mit SMA-Anschluss unterstützt eine stabile Signalabdeckung und große Kommunikationsreichweiten. Das Modul kann als Datenerfassungsknoten innerhalb eines LoRaWAN-Netzwerks eingesetzt oder für direkte Gerätekommunikation verwendet werden. Durch die kompakte Bauform und die Grove-Schnittstelle eignet sich das System für die Integration in bestehende M5Stack- und Embedded-Projekte.

Merkmale im Überblick

STM32WLE5 LoRaWAN-Lösung
Unterstützung für EU868 Frequenzband
LoRaWAN 1.0.3 kompatibel
Unterstützung für Class A, Class B und Class C
LoRa Punkt-zu-Punkt-Kommunikation
Aktivierungsmodi OTAA und ABP
UART-Kommunikation über AT-Befehle
Hochleistungs-Stabantenne mit SMA-Anschluss
Niedriger Energieverbrauch
Grove-Schnittstelle integriert
Montagebohrungen kompatibel mit Klemmbaustein-Systemen

Kompatibilität

LoRaWAN 1.0.3 Netzwerke
EU868 LoRaWAN Gateways
UART-Schnittstellen mit AT-Befehlssatz
UiFlow1
UiFlow2
Arduino IDE
M5Stack Systeme mit Grove-Schnittstelle

Technische Daten

LoRa: STM32WLE5
Flash-Speicher: 256 KB
RAM: 64 KB
Unterstütztes Frequenzband: EU868 (868 bis 870 MHz)
Protokoll: LoRaWAN 1.0.3
Betriebsmodi: Class A, Class B, Class C
Empfangsempfindlichkeit: bis -137 dBm
Aktivierungsmodi: OTAA und ABP
Kommunikationsmodi: LoRaWAN und Punkt-zu-Punkt (P2P)
Kommunikationsreichweite P2P: bis 2300 m bei 125 kbps
Kommunikationsreichweite P2P: bis 1300 m bei 500 kbps
Schnittstelle: UART seriell
Standard-Baudrate: 115200
Konfiguration über AT-Befehle
Antenne: Hochleistungs-Stabantenne
Antennenimpedanz: 50 Ω
Antennengewinn: 2,8 dBi
Antennenlänge: 195 mm
Antennenanschluss: SMA-Stecker
Leerlaufstromaufnahme: DC 5 V / 7,23 mA
Sleep-Stromaufnahme: DC 5 V / 28,61 µA
Betriebsstrom Empfang bei 500 kbps: DC 5 V / 9,20 mA
Betriebsstrom Senden bei 500 kbps: DC 5 V / 11,36 mA
Betriebsstrom Empfang bei 125 kbps: DC 5 V / 8,43 mA
Betriebsstrom Senden bei 125 kbps: DC 5 V / 117,16 mA
Betriebstemperatur: 0 bis 40 °C
Abmessungen: 71,4 × 24,0 × 8,0 mm

Sonstige Daten

Anwendungsbereiche: Smart Agriculture, industrielle Überwachung und Umweltüberwachung
Direkte Gerätekommunikation ohne Gateway im Punkt-zu-Punkt-Modus möglich
Gateway-basierte Kommunikation über LoRaWAN-Netzwerke möglich
Mitgelieferte Antenne für den Frequenzbereich EU868 ausgelegt
