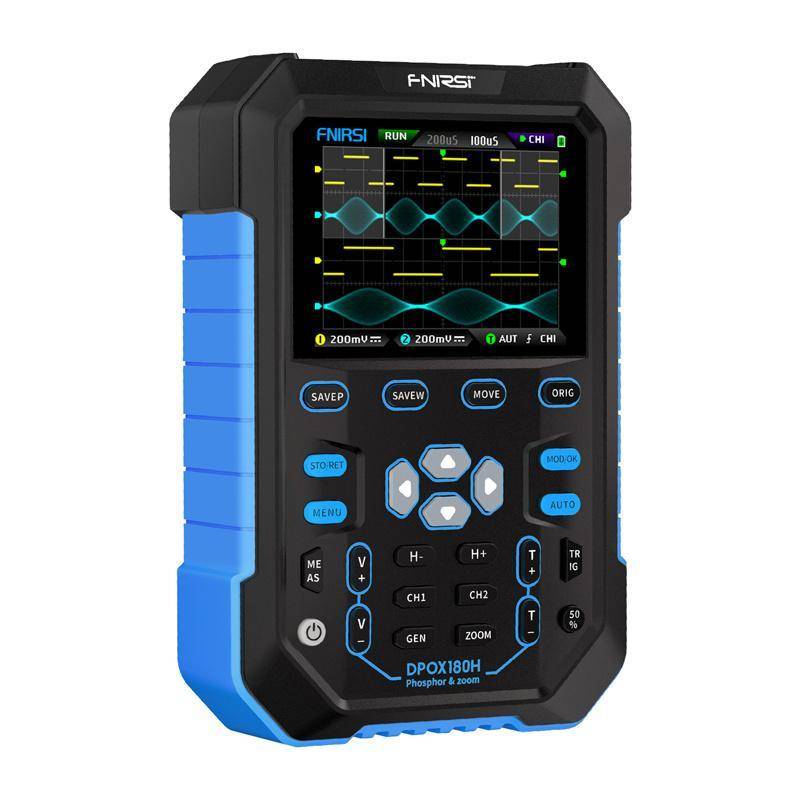

FNIRSI DPOX180H Handoszilloskop, SIgnalgenerator, 2 Kanal, 180 MHz

Beschreibung

Das FNIRSI DPOX180H ist ein tragbares digitales Phosphor-Oszilloskop mit zwei Eingangskanälen und integriertem DDS-Signalgenerator. Es dient zur Analyse analoger Signale sowie zum Erzeugen von Prüfsignalen bei Entwicklungs-, Reparatur- und Messaufgaben.

Das Gerät verarbeitet Signale mit einer analogen Bandbreite von 180 MHz und einer Echtzeitabtastrate von 500 MSa/s. Die digitale Phosphor-Technologie stellt Signalverteilungen als Farbtemperaturdarstellung dar. Der X-Y-Modus ermöglicht den Vergleich von Amplitude, Frequenz und Phasenlage zweier Signale.

Zur Signalerfassung stehen digitale Triggerfunktionen, Cursor-Messung, FFT und automatische Einstellungen zur Verfügung. Bildschirmbilder und Wellenformen können im internen Speicher abgelegt und über die USB-Schnittstelle an einen Computer übertragen werden. Der integrierte DDS-Generator gibt 14 Standard-Signalformen aus.

Eigenschaften

• Tragbares digitales Phosphor-Oszilloskop mit zwei Kanälen
• Integrierter DDS-Signalgenerator
• Analoge Bandbreite von 180 MHz
• Echtzeitabtastrate von 500 MSa/s
• Digitale Phosphor-Technologie mit Farbtemperaturanzeige
• 2,8-Zoll-IPS-Display mit 320 x 240 Pixeln
• Trigger-Modi Auto, Normal und Single
• Triggerung auf steigende und fallende Flanken
• FFT-Funktion und X-Y-Modus
• Cursor-Messung für Frequenz, Periode und Amplitude
• Speicherung von Bildschirmbildern und Wellenformen
• USB-Schnittstelle für Datenübertragung
• Automatische Abschaltung einstellbar
• Integrierter Akku mit 3000 mAh

• Hersteller: FNIRSI
• Modell: DPOX180H
• Produkttyp: Handheld-Digitalphosphor-Oszilloskop mit DDS-Signalgenerator
• Anzahl Kanäle: 2
• Analoge Bandbreite: 180 MHz
• Echtzeitabtastrate: 500 MSa/s
• Maximale Abtastrate: 500 MSPS
• Maximale Wellenformerfassungsrate: 50.000 Wfm/s
• Speichertiefe: 120 Kpts
• Eingangskopplung: DC und AC
• Eingangsimpedanz: 1 MOhm und 18 pF
• Vertikale Empfindlichkeit: 5 mV bis 10 V bei Tastkopfteilung 1X
• Vertikalbereich: 200 mV/div bis 10 V/div
• Messbereich: 40 mV bis 80 V bei Tastkopfteilung 1X
• Maximale Messspannung: plus minus 400 V
• Zeitbasisbereich: 5 ns bis 50 s
• Anstiegszeit: 2,5 ns
• DC-Genauigkeit: plus minus 2 Prozent
• Zeitgenauigkeit: plus minus 0,01 Prozent
• Triggerung: digital
• Trigger-Modi: Auto, Normal, Single
• Triggerflanken: steigend und fallend
• Roll-Modus: unterstützt
• FFT: unterstützt
• X-Y-Modus: unterstützt
• Zoom-Zeitbasis: unterstützt
• Hardware-Bandbreitenbegrenzung: 20 MHz
• Automatische Bandbreitenbegrenzung: unterstützt
• Parameter-Messungen: 12 Arten
• Bildschirmspeicher: 90 Bilder
• Wellenformspeicher: 250 Gruppen
• Signalaufzeichnung: 500 Signale
• Signalgenerator: DDS mit 14 Standard-Signalformen
• Sinusfrequenz Signalgenerator: bis 20 MHz
• Frequenz weitere Signalformen: bis 10 MHz
• Signalgenerator-Ausgangsamplitude: 1 Vpp
• Displaygröße: 2,8 Zoll
• Displayauflösung: 320 x 240 Pixel
• Displaytyp: IPS Full View
• Schnittstelle: USB-Datenübertragung
• Firmware-Upgrade: unterstützt
• Ladespannung: 5 V DC
• Ladestrom: 2 A
• Akkukapazität: 3000 mAh
• Akkuspannung: 4,2 V
• Standby-Zeit: 3,5 Stunden bei voller Ladung
• Automatische Abschaltung: 5 Minuten bis 2 Stunden
• Schutzart: IPX6
• Abmessungen: 135 x 90 x 40 mm
• Betriebstemperatur: -5 bis 40 Grad Celsius
• Zulässige relative Luftfeuchtigkeit: maximal 80 Prozent

• FNIRSI DPOX180H Handoszilloskop mit DDS-Signalgenerator
