FNIRSI DSO-TC3 Handheld Digital Oszilloskop, Transistortester, Signalgenerator 500 kHz
Produktbeschreibung
Beschreibung
Das FNIRSI DSO-TC3 kombiniert ein einkanaliges Digitaloszilloskop, einen automatischen Transistortester und einen integrierten Signalgenerator in einem tragbaren Messgerät. Es dient zur Prüfung elektronischer Schaltungen, zur Analyse einfacher Signalverläufe und zur Identifikation diskreter Bauteile.
Im Oszilloskopbetrieb werden elektrische Signale über den Messeingang erfasst, digitalisiert und auf dem Farbdisplay dargestellt. Triggerfunktionen, einstellbare Zeitbasis und Spannungsbereiche unterstützen die Auswertung periodischer und nichtperiodischer Signale im zulässigen Messbereich.
Der Transistortester erkennt verschiedene Halbleiter und passive Bauelemente automatisch. Der Signalgenerator stellt Testsignale für einfache Prüfaufbauten bereit. Typische Anwendungen sind Fehlersuche, Bauteilprüfung, Ausbildung, Hobbyelektronik und mobile Servicearbeiten.
Eigenschaften
- 3-in-1-Gerät mit Digitaloszilloskop, Transistortester und Signalgenerator
- Einkanaliges Oszilloskop für analoge Signalverläufe
- Automatische Messfunktionen für grundlegende Signalparameter
- Triggerbetrieb mit Auto-, Normal- und Single-Modus
- AC- und DC-Kopplung wählbar
- Automatische Bauteilerkennung im Transistortester-Modus
- Geeignet zur Prüfung von Transistoren, Dioden, Widerständen, Kondensatoren und Induktivitäten
- Integrierter Signalgenerator für Testsignale

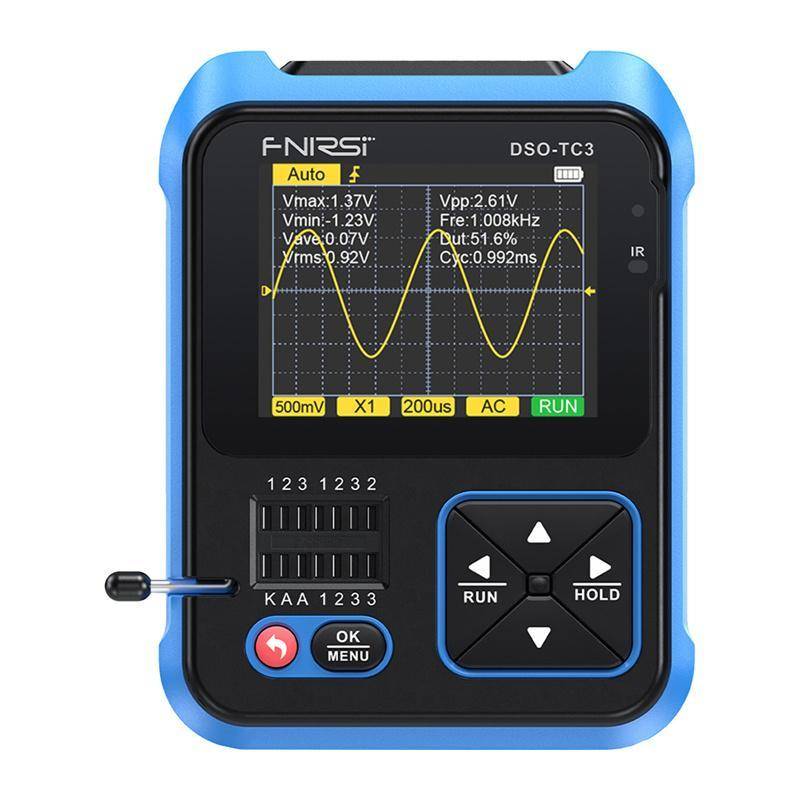

- Farbdisplay zur Darstellung von Kurvenform und Messwerten
- Akkubetrieb für mobile Messaufgaben
- Laden über USB-C-Anschluss
- Kompakte Handheld-Bauform
- Hersteller: FNIRSI
- Modell: DSO-TC3
- Produkttyp: Handheld-Digitaloszilloskop mit Transistortester und Signalgenerator
- Oszilloskop-Kanäle: 1
- Analoge Bandbreite: 500 kHz
- Echtzeit-Abtastrate: 10 MSa/s
- Eingangsimpedanz: 1 MΩ
- Vertikale Empfindlichkeit: 10 mV/Div bis 10 V/Div
- Zeitbasis: 1 µs/Div bis 10 s/Div
- Kopplung: AC, DC
- Triggerarten: Auto, Normal, Single
- Maximale Eingangsspannung: 400 V bei Verwendung eines geeigneten 10:1-Tastkopfs
- Display: 2,4 Zoll TFT-Farbdisplay
- Displayauflösung: 320 x 240 Pixel
- Transistortester: automatische Bauteilerkennung
- Unterstützte Bauteile: NPN-Transistor, PNP-Transistor, N-Kanal-MOSFET, P-Kanal-MOSFET, JFET, IGBT, Diode, Doppel-Diode, Thyristor, Triac, Widerstand, Kondensator, Induktivität
- Zenerdioden-Prüfung: bis 30 V
- Widerstandsmessbereich: 0,01 Ω bis 50 MΩ
- Kapazitätsmessbereich: 25 pF bis 100 mF
- Induktivitätsmessbereich: 0,01 mH bis 20 H
- Signalgenerator: integrierter DDS-Funktionsgenerator
- Stromversorgung: integrierter Lithium-Akku
- Akkukapazität: 1500 mAh
- Ladeanschluss: USB-C
- Ladespannung: 5 V
- Abmessungen: 103 x 79 x 31 mm
- Gewicht: 210 g

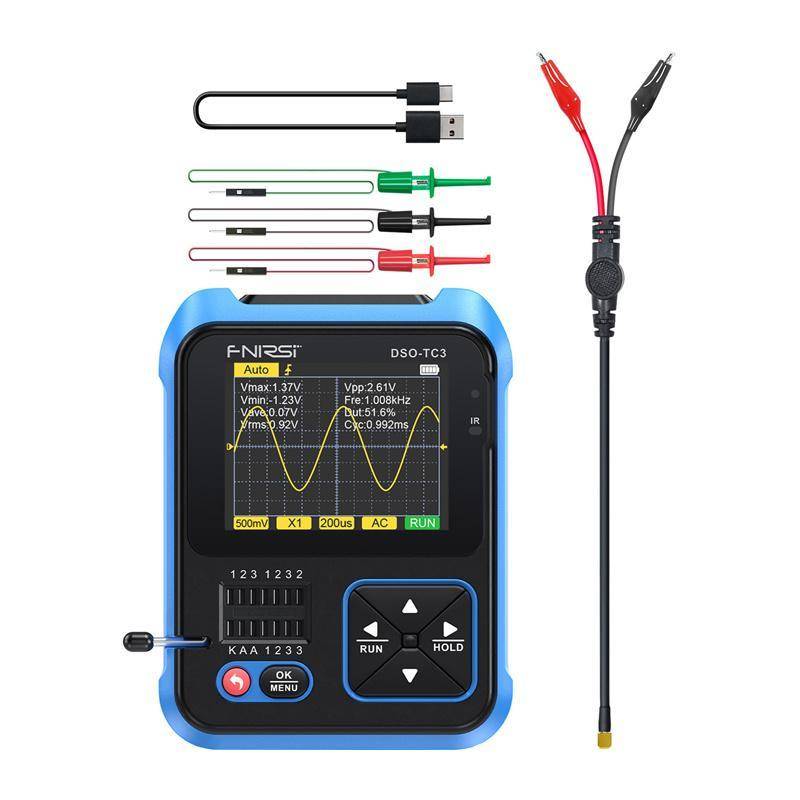

- 1x FNIRSI DSO-TC3 Messgerät
