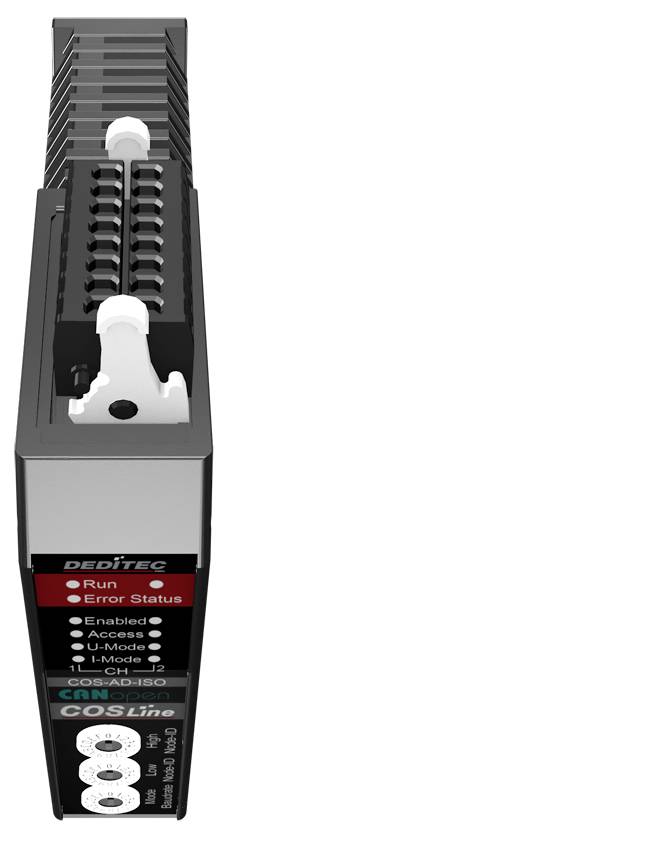

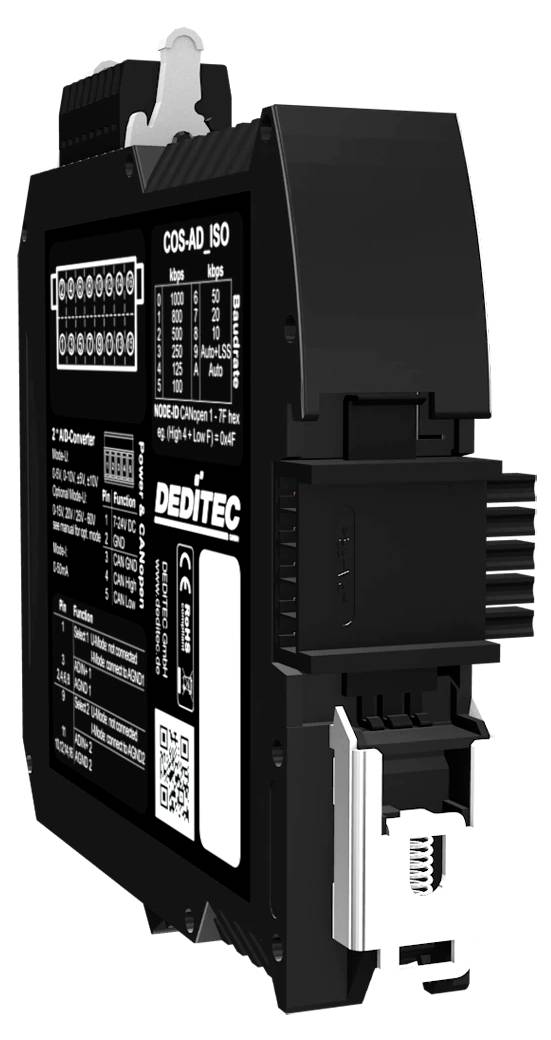

Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O Modul CANopen Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O: 2

Überblick

CANopen-Profile nach CiA®-Spezifikation CiA 301, CiA 305 und CiA 401
CAN 2.0A oder CAN 2.0B
Galvanisch getrennt bis 500 V
Konfigurierbar über Kodierschalter
1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
Ausführung: single ended
16-Bit Auflösung jeder Kanal
Spannungsbereiche: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
Strombereiche: 0-20 mA, 4-20 mA, 0-24 mA
Galvanische Trennung Kanal zu Kanal: max. 1 kV AC
Galvanische Trennung zur Spannungsversorgung: max. 500 V
Wandlungsrate A/D-Wandler: 4 µs

Beschreibung

Das UC‑CANopen‑AD2‑16ISO Modul erfasst präzise AD‑Messwerte über zwei 16‑Bit‑Kanäle und kann diese dank galvanischer Trennung sicher und störungsarm galvanisch getrennt erfassen. Die Integration in CANopen‑Netzwerke nach CiA‑Standard ermöglicht eine zuverlässige Einbindung in industrielle Systeme. Typische Einsatzgebiete sind die Erfassung analoger Sensorsignale sowie die Überwachung von Prozesswerten in Automatisierungsanlagen.

Eigenschaften

Ausgelegt für industrielle Anwendungen im Schaltschrank und in dezentralen Automatisierungsstrukturen
Versorgungsspannung: +7 V bis +24 V DC
Steckbare Federleisten mit Verriegelungsmechanik
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Einsatzbereiche: Maschinenbau, Anlagenautomation, Prüfstände, Schaltschrankbau, Gebäudeautomation und industrielle Netzwerksteuerungen

Lieferumfang

• 5 poliger Steckverbinder
• 2x 16 poliger Steckverbinder
• Betätigungswerkzeug für Wago Steckverbinder
• DIN-Rail Verbinder

Voraussetzungen

Windows,Linux
