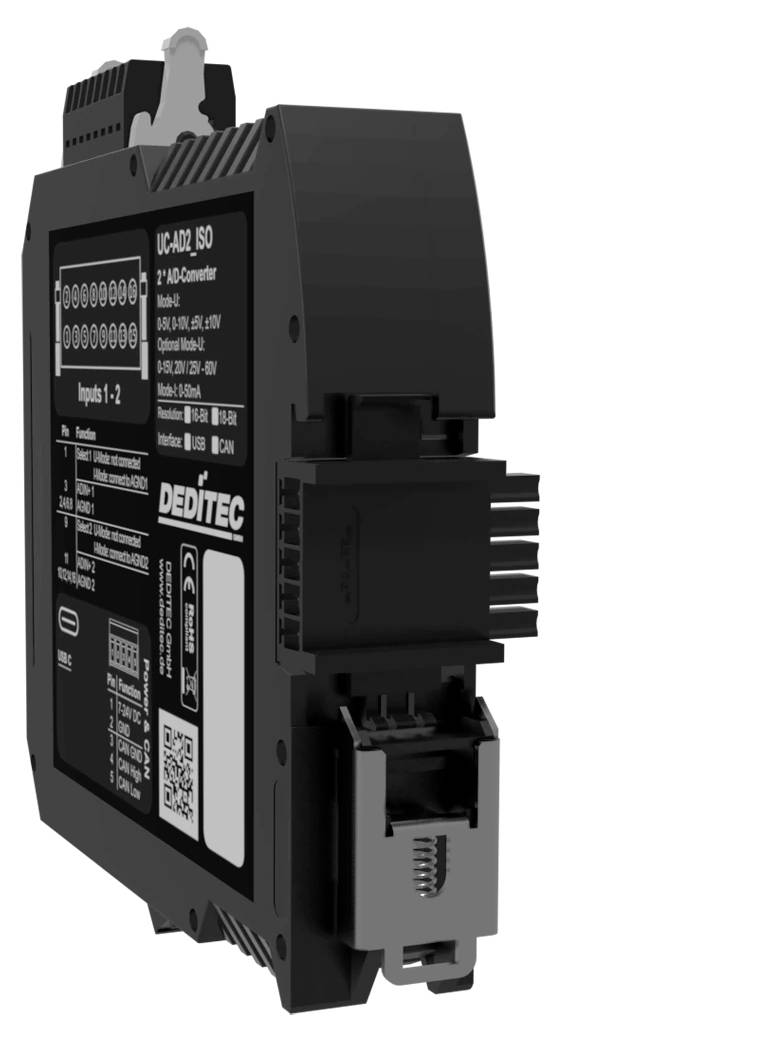

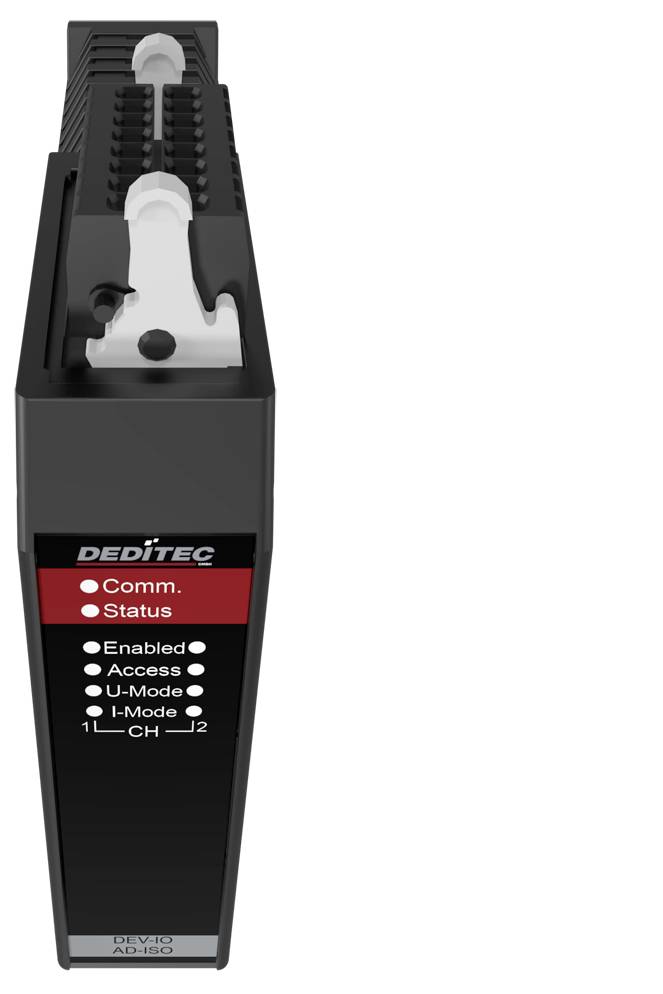

Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Eingangsmodul CAN Bus, USB Anzahl Eingänge: 2 x Anzahl Ausgänge: 0 x Anzahl I/O

Überblick

CAN-Interface nach ISO 11898
Offenes CAN Protokoll (RAW CAN)
Automatischer Sende- / Empfangsmodus (TX/RX)
Galvanisch getrennt bis 500 V
USB 2.0 Interface bis zu 480 Mbit/s
Schnelle Inbetriebnahme durch Plug-and-Play-Integration
Ausführung: single ended
16-Bit Auflösung jeder Kanal
Spannungsbereiche: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
Strombereiche: 0-20 mA, 4-20 mA, 0-24 mA
Galvanische Trennung Kanal zu Kanal: max. 1 kV AC
Galvanische Trennung zur Spannungsversorgung: max. 500 V
Wandlungsrate A/D-Wandler: 4 µs
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Beschreibung

Das UC‑CAN A/D‑Modul bietet 2 galvanisch getrennte 16/18‑Bit‑Eingänge zum präzisen Messen von Spannungen und Strömen über eine offene CAN‑Schnittstelle. Ideal für Industrie‑Applikationen und Prüfstände, z. B. zur Erfassung von Sensorsignalen oder zur Überwachung von Prozessgrößen. Dank Auto‑RX/TX‑Modus und robustem Design eignet sich das Modul perfekt für zuverlässige Messaufgaben in CAN‑basierten Systemen.

Eigenschaften

I-Mode
U-Mode
M2M Funktionalität
automatischer CAN-RX/TX-Modus
RAW CAN
J1939 Protokoll
Kostenlose Konfigurations- und Testsoftware
USB-Konfigurationsschnittstelle
Versorgungsspannung: +7 V bis +24 V DC
Steckbare Federleisten mit Verriegelungsmechanik
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Lieferumfang

• USB-Kabel A-Stecker auf C-Stecker
• 5 poliger Steckverbinder
• 2x 16 poliger Steckverbinder
• Betätigungswerkzeug für Wago Steckverbinder
• DIN-Rail Verbinder

Voraussetzungen

Windows,Linux

Stichwörter

Deditec, UC-CAN-U-AD2-16ISO, Gateways, Schnittstellen, Wandler
