CAN D/A Wandler für analoge Sollwertausgabe über CAN-Bus
2 D/A-Kanäle mit je 16-Bit Auflösung
Spannungsausgänge: 0–5 V, 0–10 V / 0..10V, ±5 V, ±10 V
Stromausgänge: 0–20 mA, 4–20 mA, 0–24 mA
Galvanische Trennung der D/A-Kanäle untereinander bis max. 1000 V AC
Galvanische Trennung zur Spannungsversorgung bis max. 500 V AC
CAN 2.0A / CAN 2.0B mit Bitraten von 10 kbit/s bis 1 Mbit/s
Offenes CAN-Protokoll und Auto-TX/RX-Modus
USB-C-Schnittstelle für Inbetriebnahme und Parametrierung
Wandlungszeit des D/A-Wandlers: 10–12 µs
Versorgungsspannung: +12 V bis +24 V DC
Montage auf Hutschiene 35 x 7,5 mm
Zwei analoge D/A-Ausgänge für präzise Spannungs- und Stromsignale über CAN-Bus
16-Bit Auflösung für fein abgestufte Sollwertvorgaben
Ausgangsbereiche für gängige Industrie- und Normsignale wie 0–10 V und 4–20 mA
Relative Genauigkeit: min. -16 LSB / max. +16 LSB
Temperaturdrift des Skalenendwerts: ±1 ppm / °C
Wan

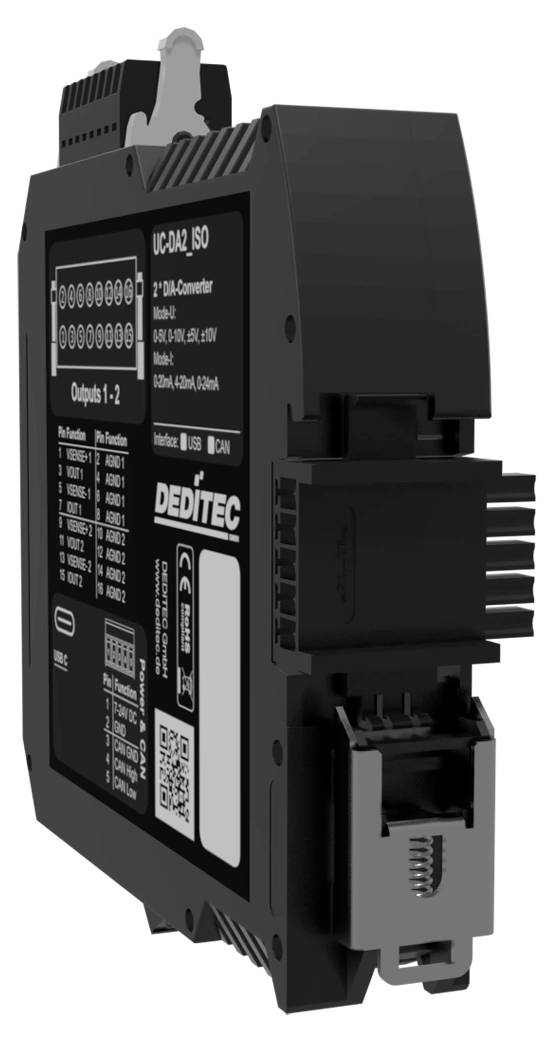

Der UC-CAN 16-Bit D/A Wandler ist ein 2-Kanal-CAN-Bus-Modul zur präzisen Ausgabe analoger Sollwerte in Industrie-, Automatisierungs-, Mess- und Regeltechnik. Als CAN-D/A-Wandler setzt das Modul CAN-Kommunikation in analoge Spannungs- oder Stromsignale um und stellt zwei galvanisch getrennte D/A-Ausgänge mit 16-Bit-Auflösung bereit. Unterstützt werden 0–5 V, 0–10 V, ±5 V und ±10 V sowie 0–20 mA, 4–20 mA und 0–24 mA. Die Wandlungszeit von 10–12 µs ermöglicht zeitkritische Steuerungs- und Regelaufgaben, etwa für Aktoren, Ventile, Frequenzumrichter, Prüfstände und verteilte CAN-Systeme.

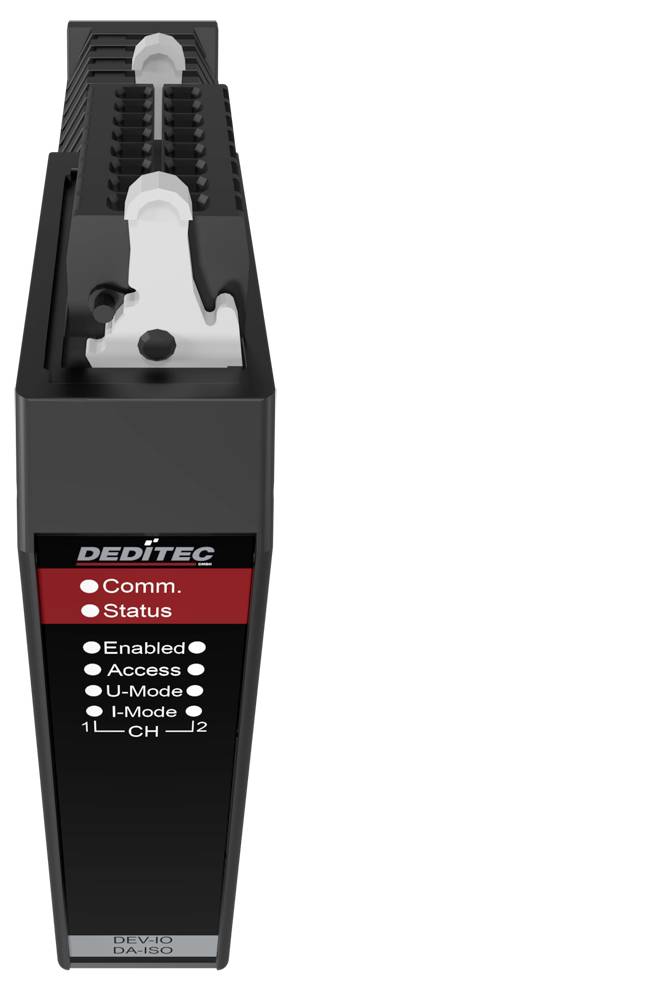

I-Mode
U-Mode
M2M Funktionalität
automatischer CAN-RX/TX-Modus
RAW CAN
J1939 Protokoll
Kostenlose Konfigurations- und Testsoftware
USB-Konfigurationsschnittstelle
Versorgungsspannung: +7 V bis +24 V DC
Steckbare Federleisten mit Verriegelungsmechanik
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Windows,Linux
