VOLTCRAFT VC-292 Multimeter mit MLSet-120 Messleitungen und Tasche

Überblick

VOLTCRAFT VC292 Digital Multimeter
CAT III 600 V
6000 Counts
Auto-Range
Taschenlampenfunktion und Displaybeleuchtung
AC/DC Strommessbereich
600 V Hochleistungssicherungen
True RMS

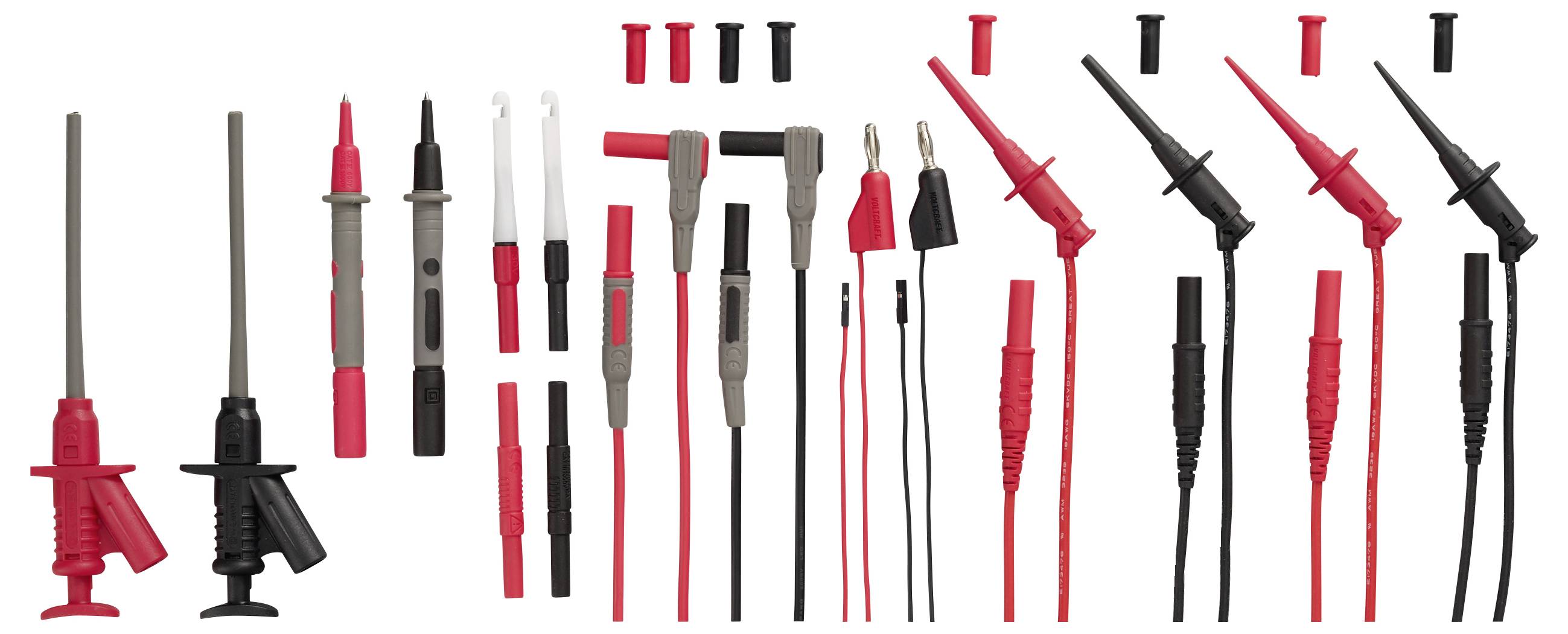

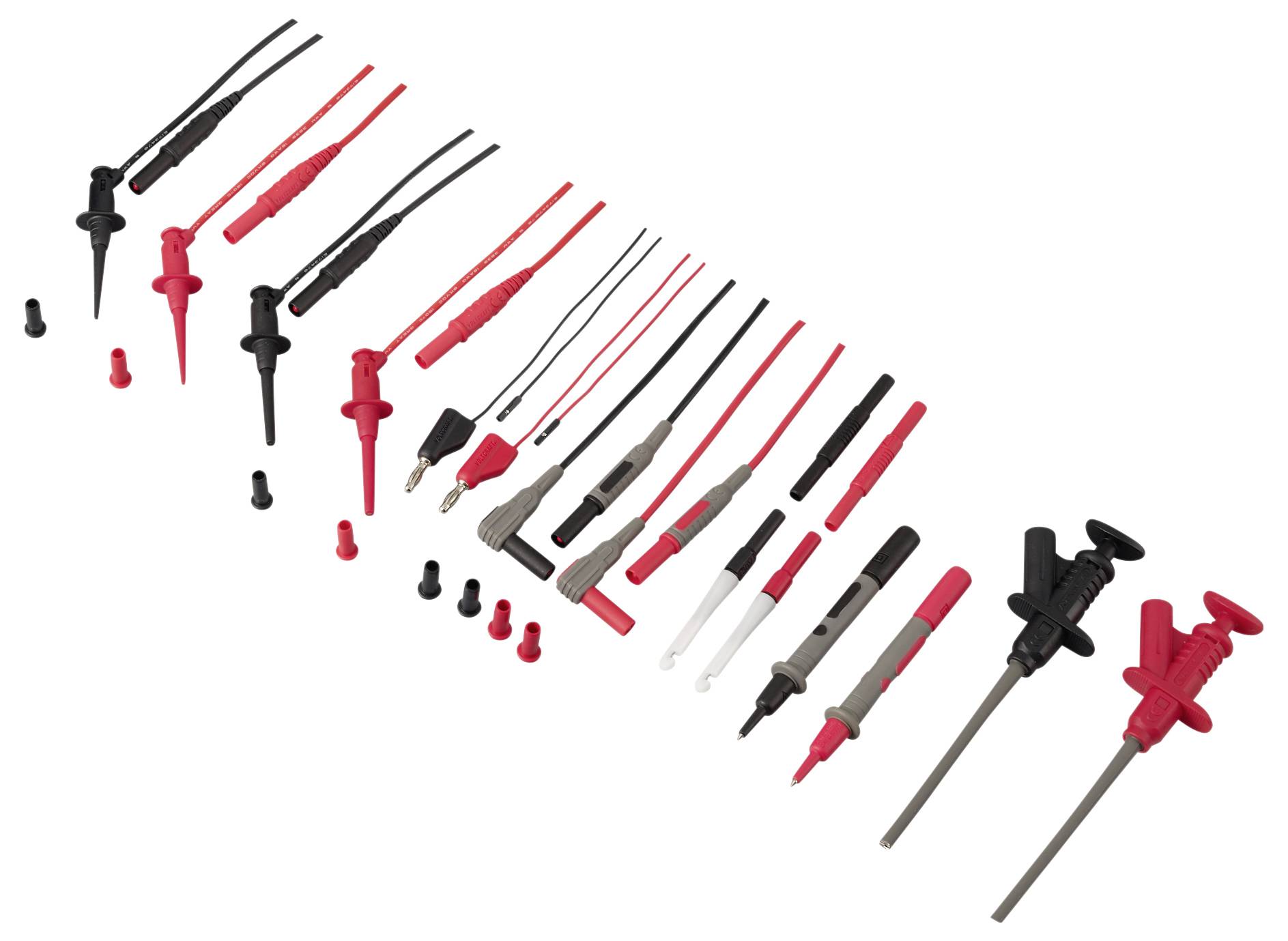

VOLTCRAFT MLSET-120 Messleitungs-Set Labor mit Industrie-Roll-Tasche und Präzisions-Prüfmittel-Bestückung für Elektronikentwicklung (15-teilig)
CAT III 1000 V/CAT IV 600 V 10 A 4 mm Stecker PVC 1,2 m Messleitungen (rot und schwarz), vernickelt
CAT II 300 V SMD-Messleitungen kleine Greifklemme mit 4 mm Stecker (rot und schwarz), 1,2 m
CAT II 300 V SMD-Messleitungen IC-Klemme mit 4-mm-Stecker (rot und schwarz), 1,2 m
0,7-mm-Messspitze mit 4-mm-Buchse mit Abdeckung, 30 VAC / 60 VDC 3 A (rot und schwarz)

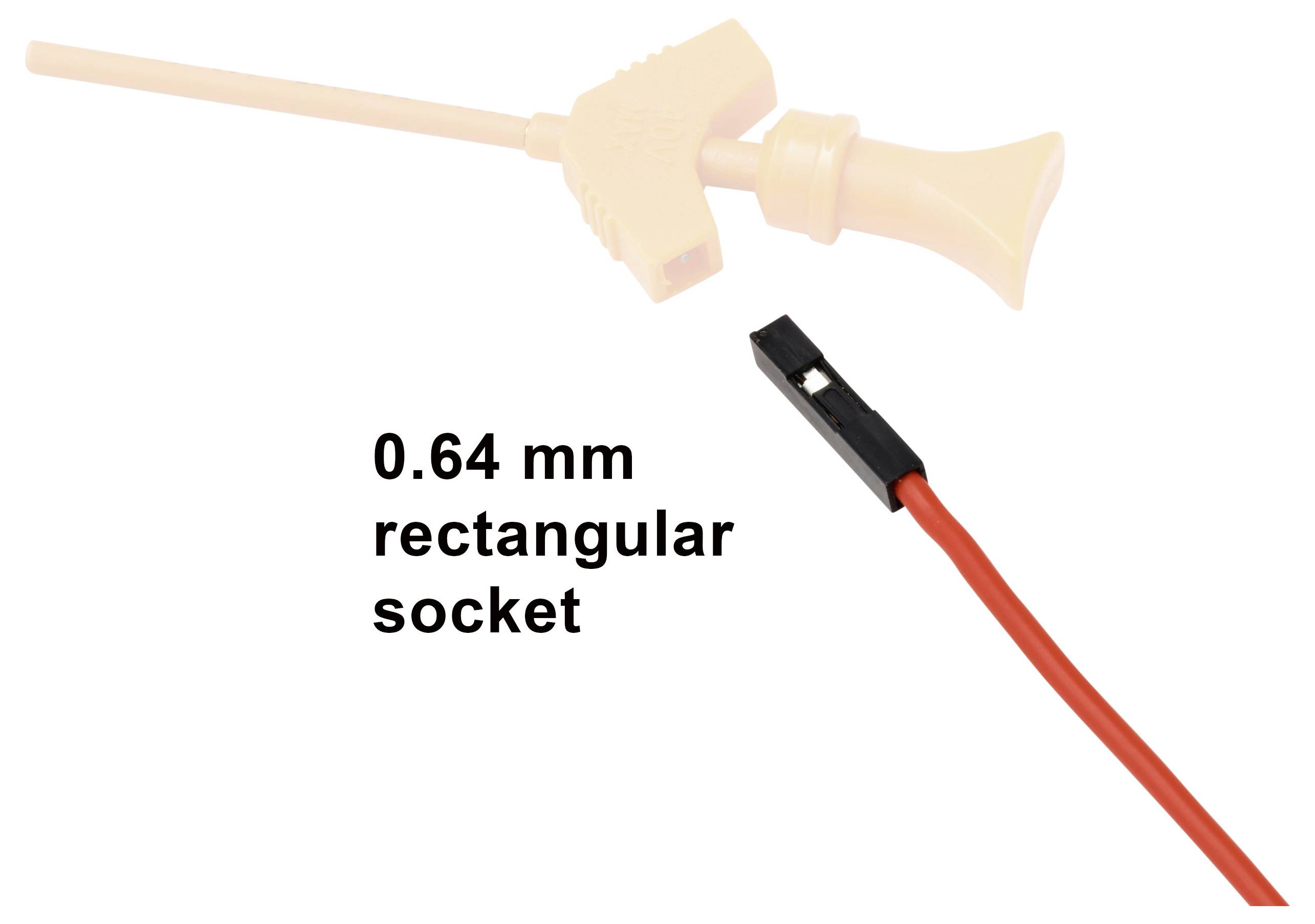

Messleitungen von 4-mm-Bananenstecker zu 0,64-mm-Rechteckbuchse (rot und schwarz)
4-mm-Adapterstecker (rot und schwarz)
4-mm-Messklemme, CAT II 1000 V 5 A (rot und schwarz)
Messspitze 10 A vernickelt (rot und schwarz)

Beschreibung

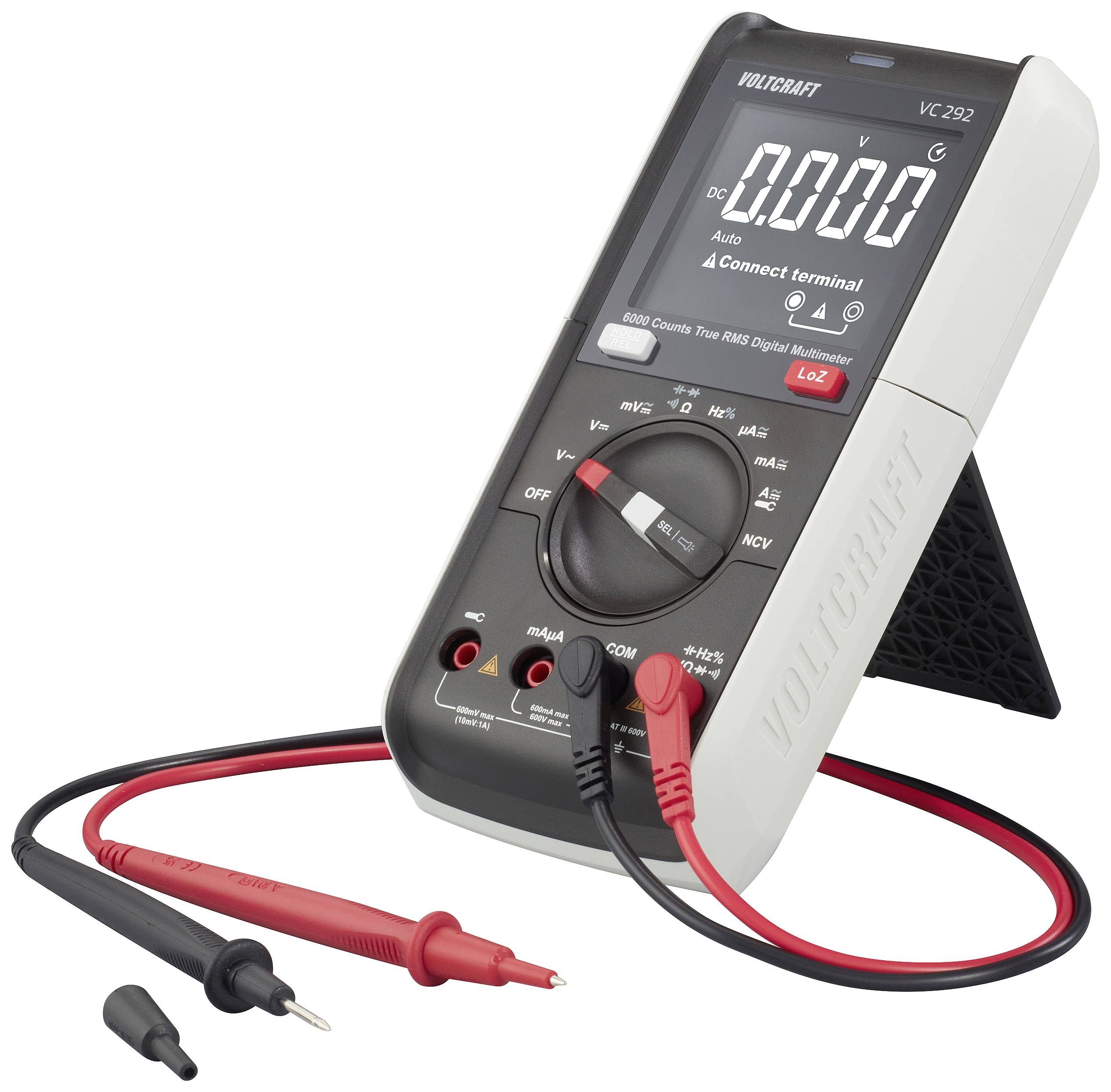

VOLTCRAFT VC292 Digital Multimeter
Das VC 292 kann Ströme bis 60 A direkt mit dem beiliegenden Zangenadapter erfassen und ist wie alle Geräte der VC-200 Serie für die Ausbildung optimiert.

Exakte Messwerte durch True RMS Echt-Effektivwertmessung
Die TrueRMS Echt-Effektivwertmessung ermöglicht die exakte Messung von unsymmetrischen Spannungen und Strömen, die von der Grundform der Sinuswelle abweichen. Unsymmetrische Spannungen kommen meist bei Leistungsreglern wie Dimmer, Drehzahlregler, getakteten Schaltreglern, gepulsten Ladegeräten oder elektronische Fahrtregler usw. vor. Herkömmliche Mittelwert-Messgeräte zeigen bei diesen Messaufgaben teils sehr große Messabweichungen.

Impedanzumschaltung
Die LoZ Funktion ermöglicht das Messen von Gleich- und Wechselspannungen mit niedriger Impedanz. Durch den geringeren Innenwiderstand des Messgeräts werden Messabweichungen durch Streu- und Geister-Spannungen reduziert.

Messung von hohen Strömen

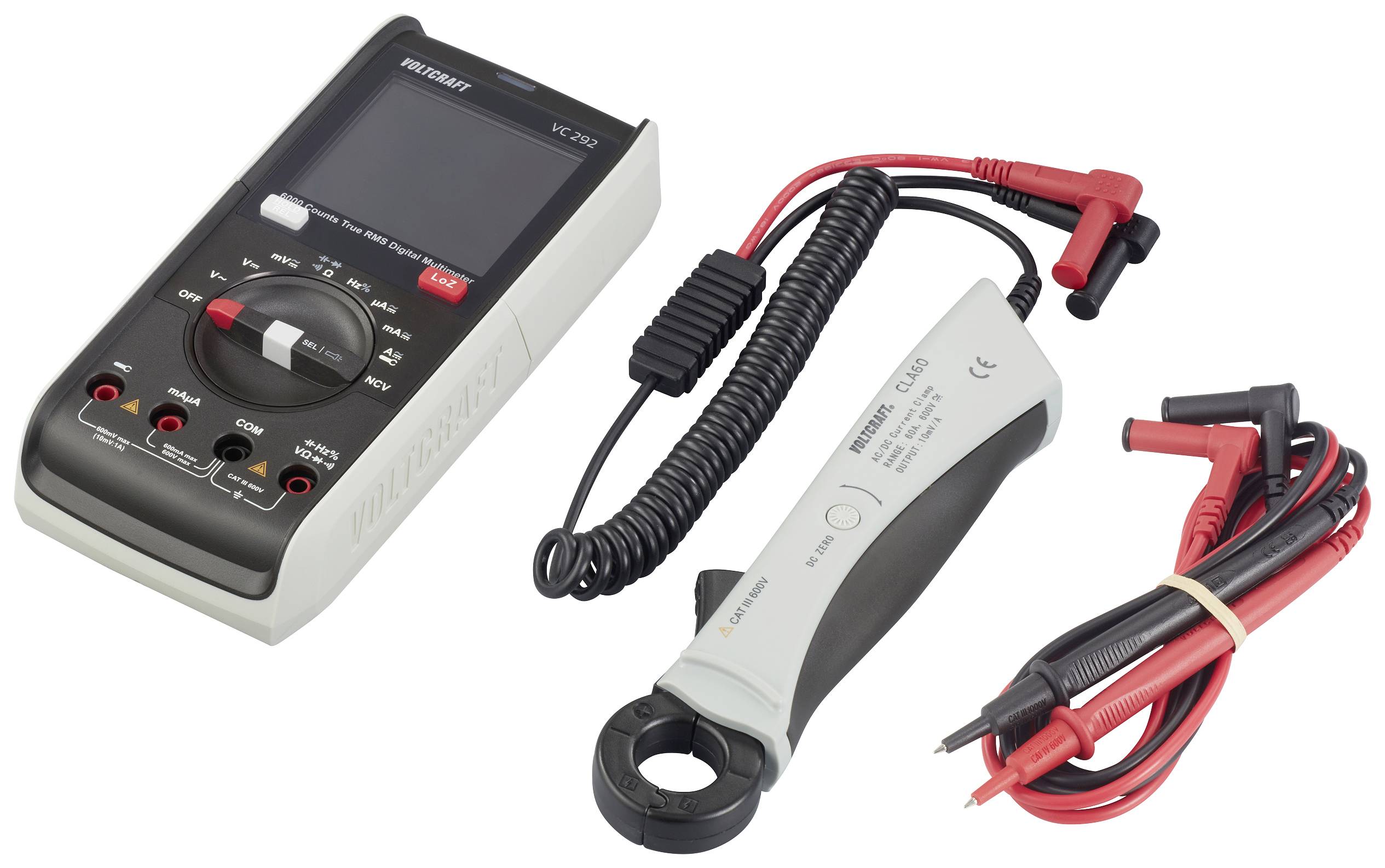

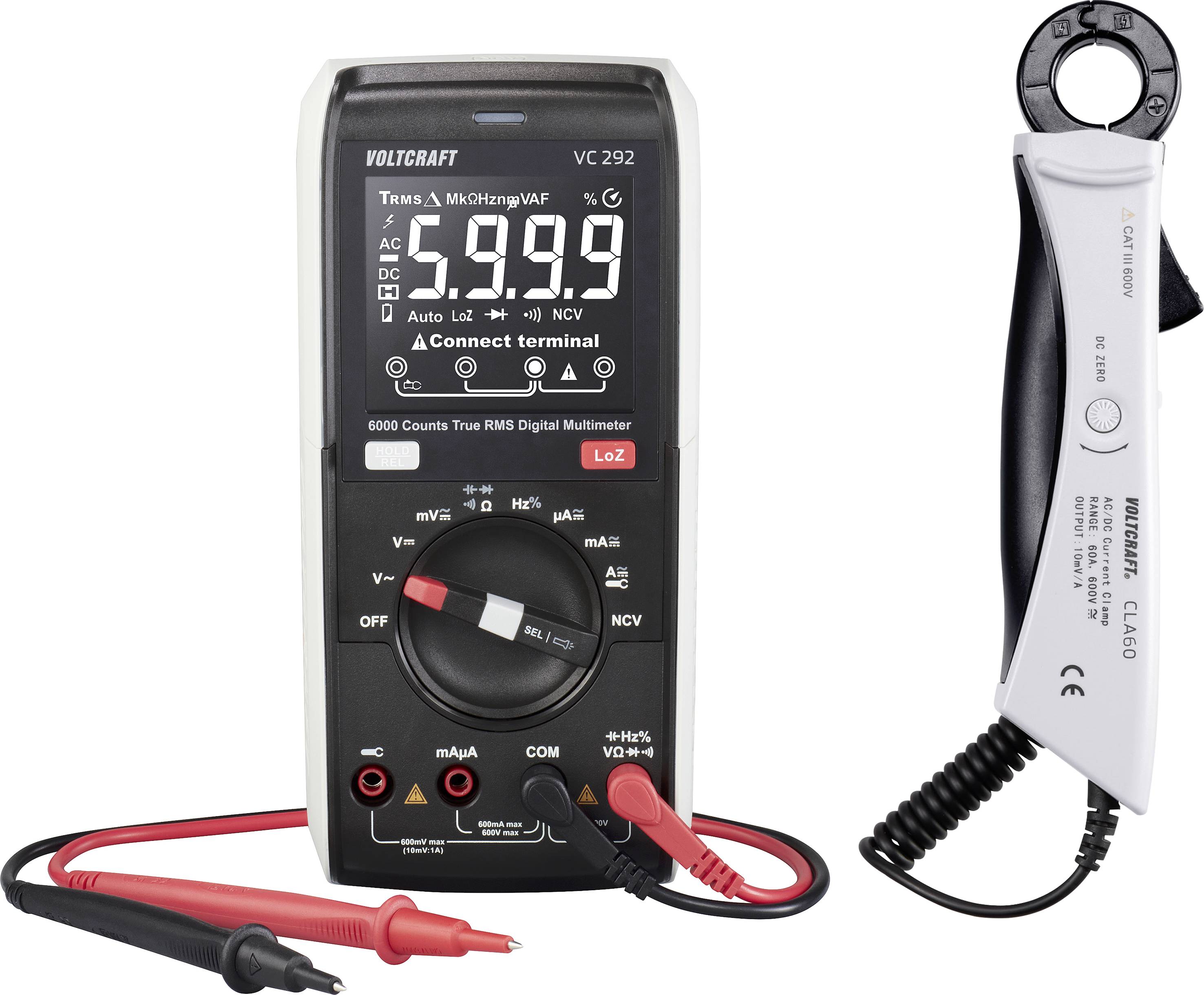

Der beiliegende CLA-60 Stromzangen-Adapter ist zum berührungslosen Messen von Wechselströmen bis 60 A geeignet. Bei 3-Phasen Stromkreisen kann die Aufteilung schnell und sicher ermittelt werden. Der Stromkreis muss bei der Messung nicht aufgetrennt werden. Das VOLTCRAFT VC-292 zeigt in der Schalterstellung Strom-Messzange exakt den gemessenen Wert in Ampere an, da die Zange und das Multimeter perfekt aufeinander abgestimmt sind.

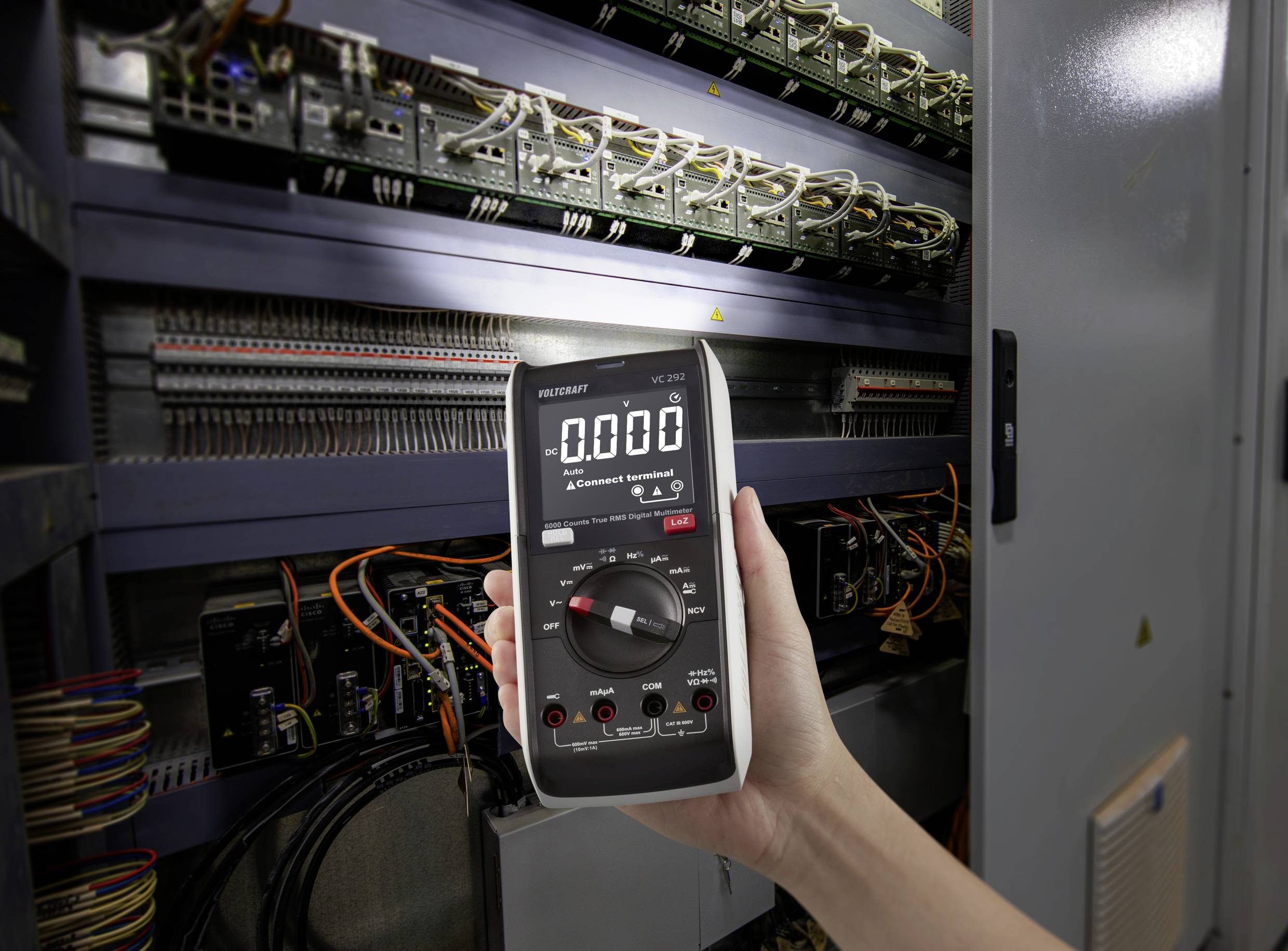

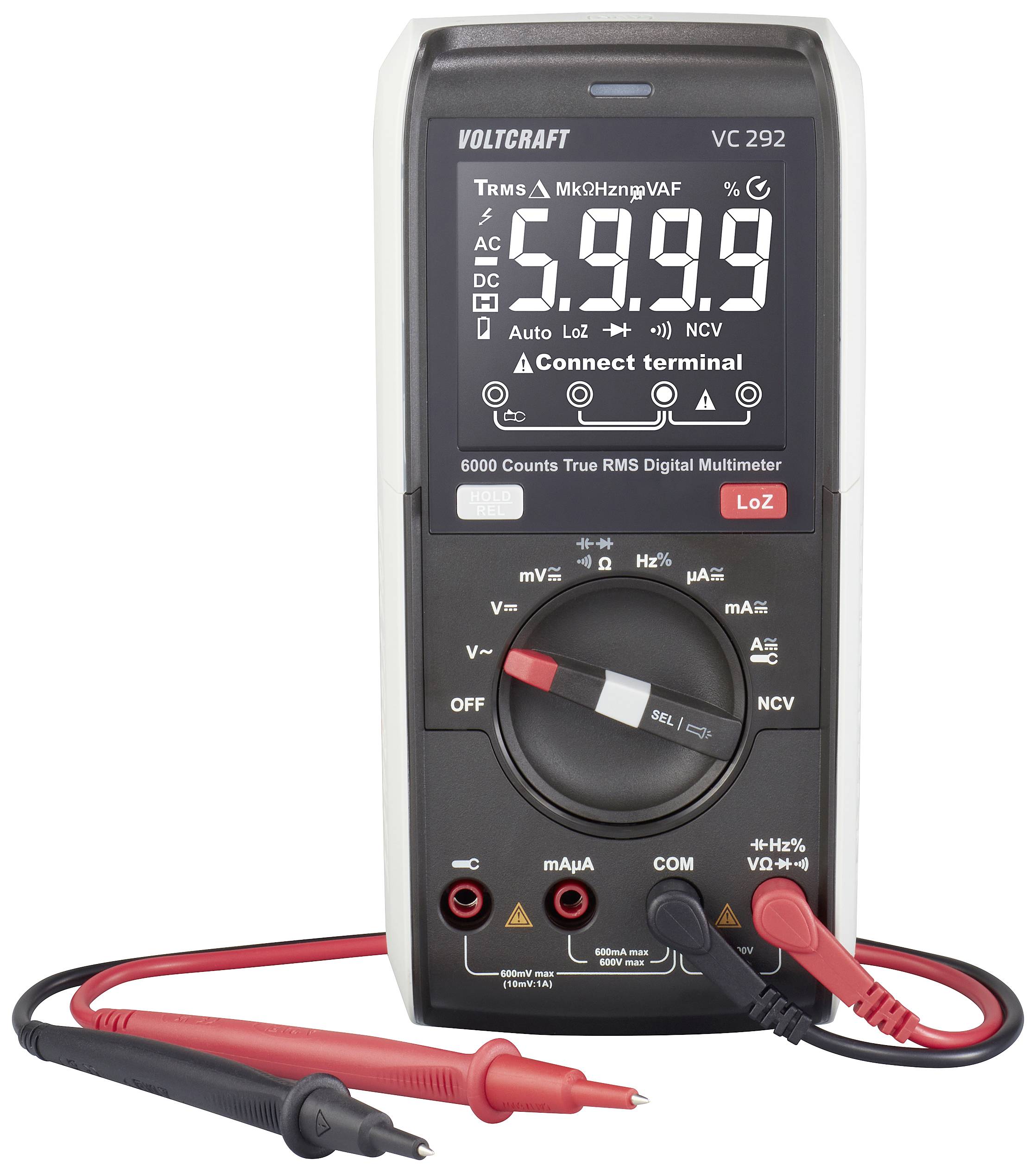

Messerscharfes Display
Beeindruckend, klar ablesbares EBTN Display in heller Umgebung als auch bei Dunkelheit. Mit 7,9 cm (3.1 Zoll) Display-Diagonale werden sämtliche Ziffern und Symbole deutlich größer dargestellt und Ablesefehler damit vermieden.

Messbuchsen Überwachung
Je nach gewählter Messgröße wird die richtige Belegung der Messbuchsen im Display angezeigt. Anfängern und Schülern ist dies eine große Hilfe um Fehlbedienung zu vermeiden. Wird trotz Anzeige fehlerhaft angeschlossen, ertönt ein Warnton.

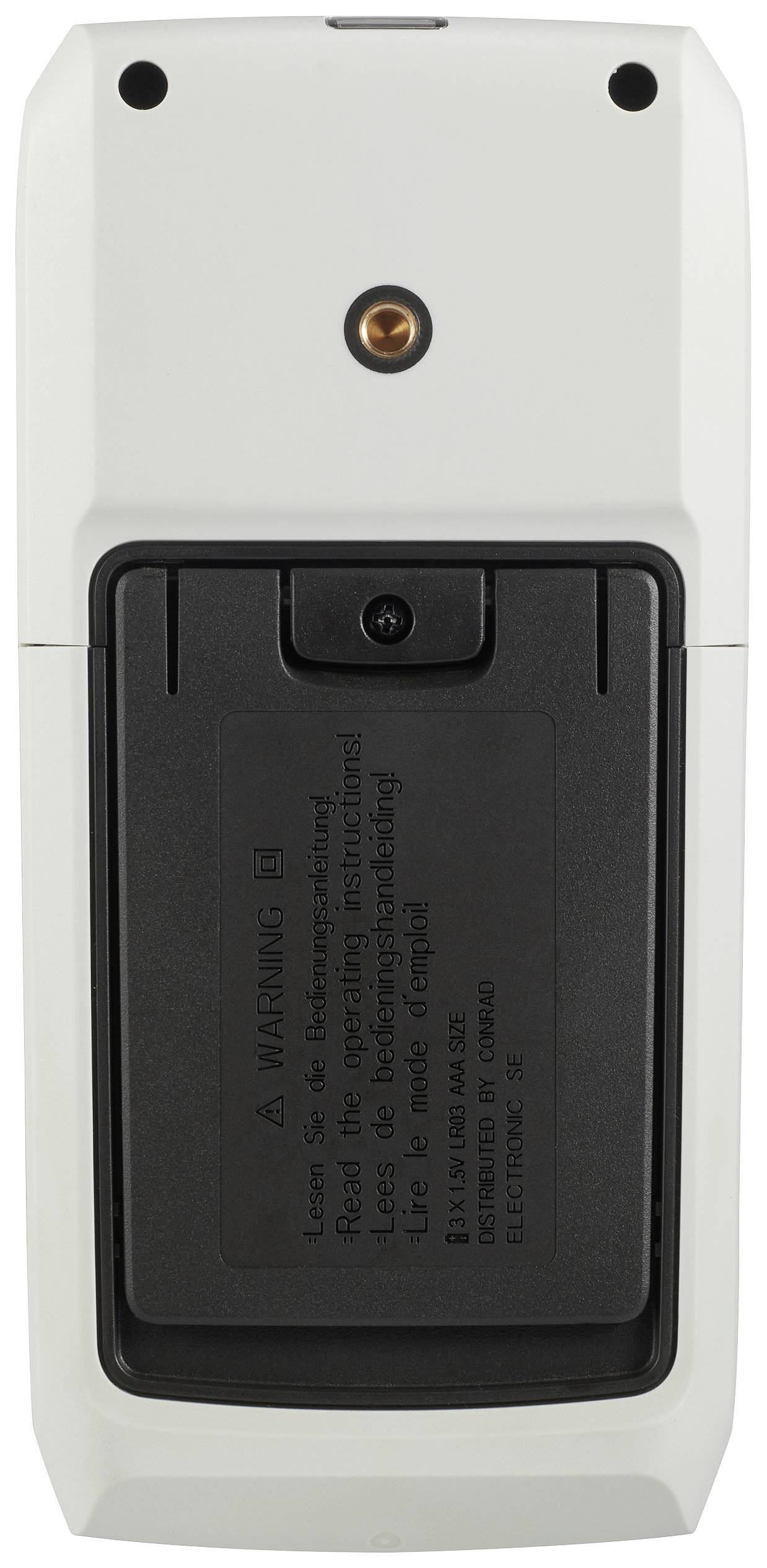

Sicherheit beim Batteriewechsel
Zum Wechseln von Batterien oder Sicherungen muss das Gehäuse geöffnet werden. Dabei sollten aus Sicherheitsgründen die Messleitungen nicht angeschlossen sein. Dieses Messgerät ist im Gegensatz zu einfachen herkömmlichen Geräten so konstruiert, dass sich das Gehäuse nicht öffnen lässt, solange Messleitungen angeschlossen sind. Messleitungen lassen sich erst nach dem Schließen des Gehäuses wieder anschließen, da die Messbuchsen mechanisch verriegelt werden.

Sicherheit durch Verschleiß Indikator
Die Messleitung ist zweifarbig doppelt isoliert. Bei Beschädigung der ersten Isolierschicht kommt eine andersfarbige Isolierung zum Vorschein. Optimal für Ausbildungsgeräte, um verschlissene Messleitungen frühzeitig zu wechseln.

Selbstrückstellende Sicherung
Dieses Gerät verfügt über eine selbstrückstellende Sicherung für den Messbereich bis 600mA. Der Wechsel von teurer Hochleistungssicherung entfällt bei dieser Variante. Dies ist gerade in der Ausbildung von Vorteil. Doppelte Sicherheit: Sollte das Multimeter im µA und mA Bereich trotzdem an eine Stromversorgung mit hoher Energie angeschlossen werden, so löst eine zusätzliche Glasrohr Sicherung aus, um die selbstrückstellende Sicherung vor Überschlag zu schützen.

Deltamessung
Zur Messung von Abweichungen eines vorgegebenen Wertes. So kann man sich auf die positiven und negativen Veränderungen konzentrieren und muss nicht ständig rechnen.

Tastverhältnis
Auch Tastgrad oder Duty Cyle genannt erlaubt bei Phasenanschnittssteuerungen, Schaltnetzteilen und anderen digital geschalteten Geräten den prozentualen Wert zwischen AN (Impuls) und AUS zu ermitteln.

Display und Tastenschutz
Dezent eingearbeitete Kanten schützen das Display, den Drehschalter und sämtliche Tasten.
Ein aufwändig produziertes 2-komponenten-Gehäuse mit integriertem Weichgummi Schutz sorgt nicht nur für Griffigkeit, sondern schützt das Messgerät auch bei härteren Einsätzen.

Kippsicher

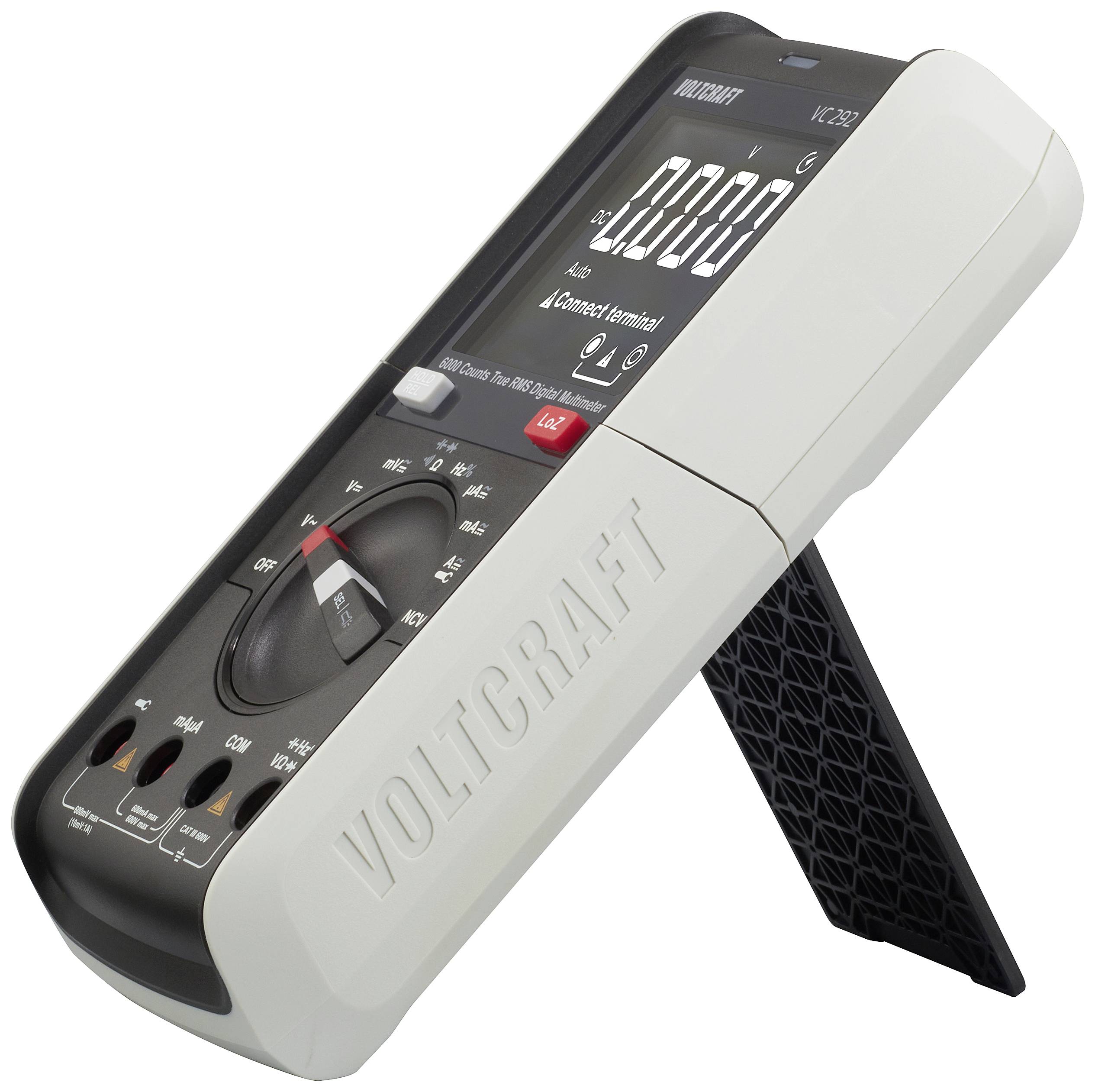

Die breite Auflagefläche aus Weichgummi sorgt bei ausgeklapptem Standfuß für deutlich mehr Stabilität.

Rutschfest
Liegend und stehend mit angeschlossenen Messleitungen - das Messgerät bleibt auf Position. Bei der Aufbewahrung ohne Messleitungen verhindert der gummierte Kantenschutz selbst dann ein Wegrutschen, wenn das Messgerät auf der Displayseite liegt.

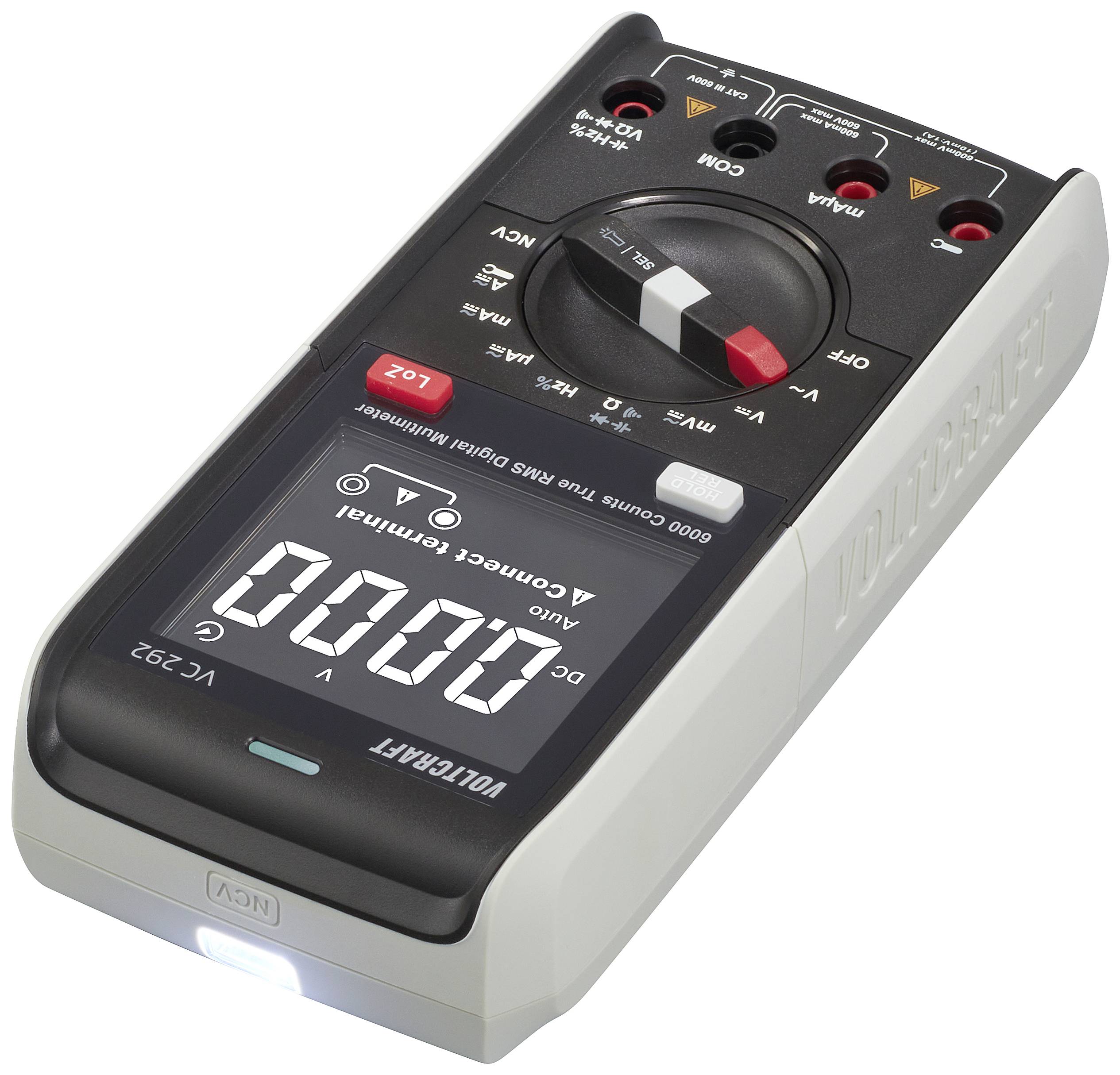

Taschenlampenfunktion
Der Weg im Dunklen zum Sicherungskasten kann mit der eingebauten LED Leuchte einfacher gefunden werden.

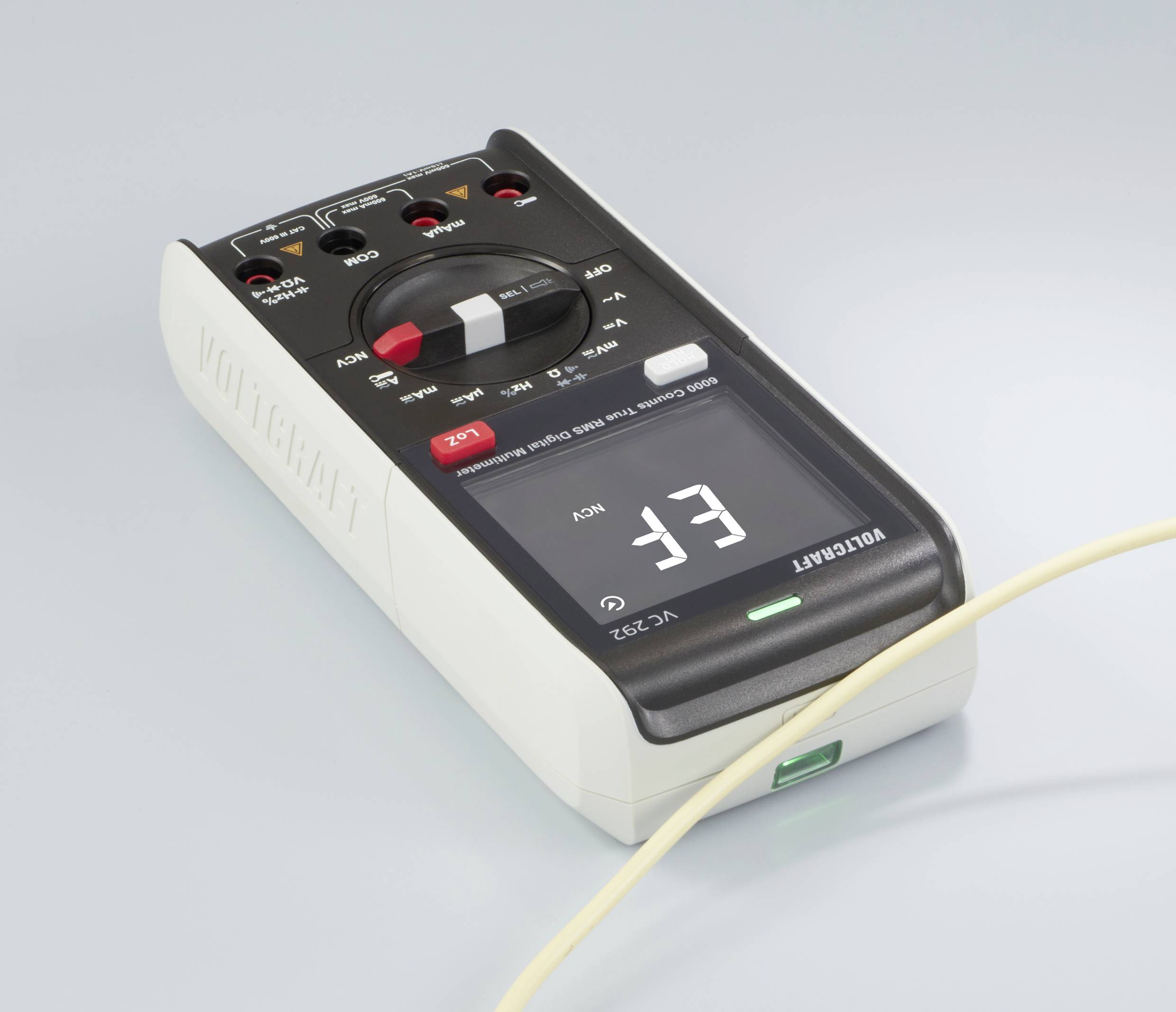

Berührungslose Spannungserkennung
In die Front des Gehäuses ist ein NCV Sensor integriert. Dabei wird das elektromagnetische Feld detektiert, welches bei einem Kabel unter Spannung entsteht. So lässt sich z.B. die Position finden, die bei einem gequetschten Verlängerungskabel zur Unterbrechung führt. Durch die Isolierung hindurch.

Zuverlässige Messergebnisse mit Werkskalibrierung
Im Rahmen der Qualitätssicherung wird für alle VOLTCRAFT®-Messgeräte in der Produktion des Messgerätes eine Kalibrierung nach Werksstandard durchgeführt. Diese gewährleistet die hohe Qualität und die Einhaltung der Toleranzgrenzen, wie in den technischen Daten der Bedienungsanleitung angegeben. Ein Zertifikat wird hierbei nicht erstellt.

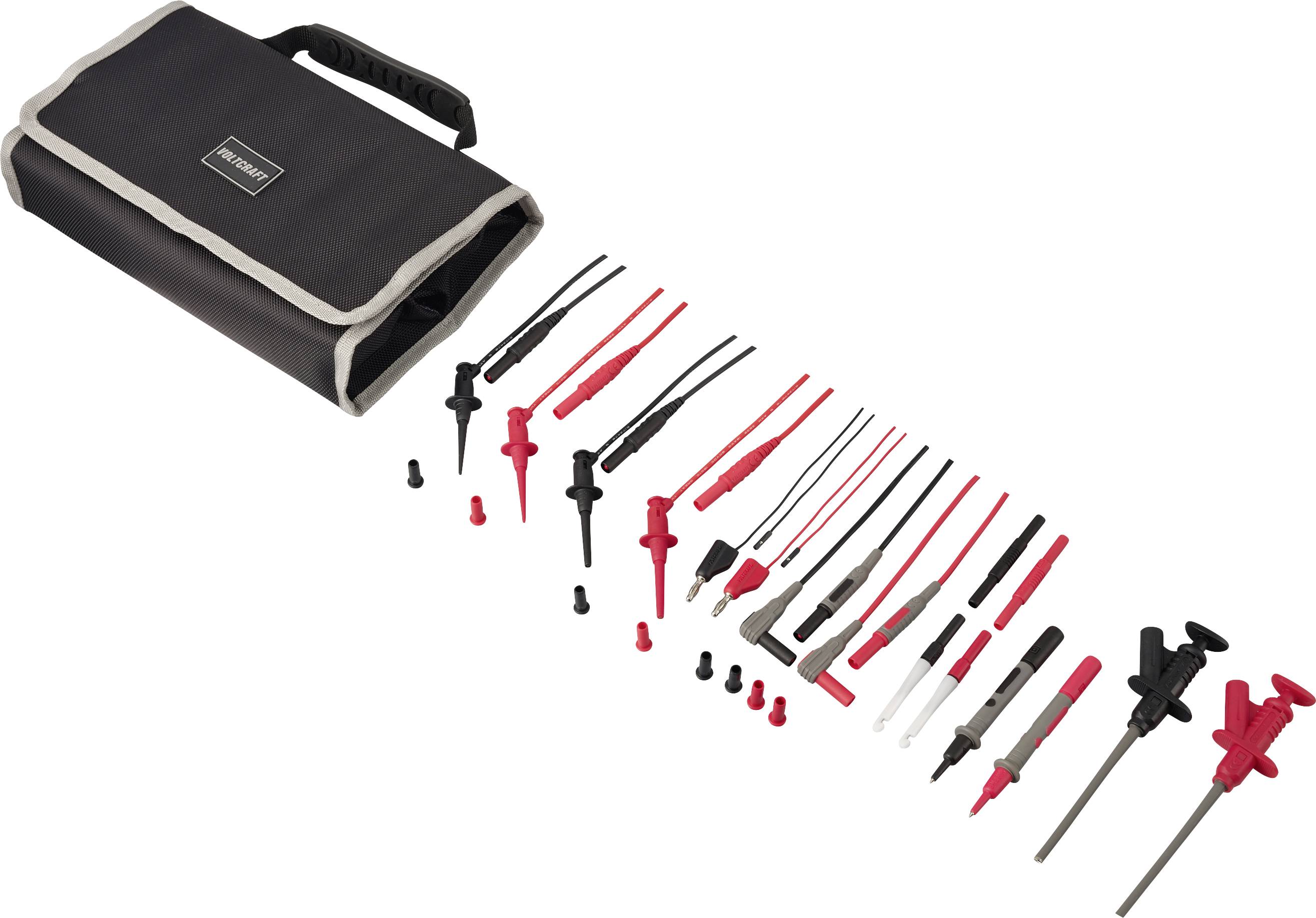

VOLTCRAFT MLSET-120 Messleitungs-Set Labor mit Industrie-Roll-Tasche und Präzisions-Prüfmittel-Bestückung für Elektronikentwicklung (15-teilig)
Das VOLTCRAFT MLSET-120 ist ein modulares Zubehörsystem, dessen Zusammenstellung gezielt für die hohen Anforderungen in der Elektronikentwicklung, in Prüflaboren sowie für feine Diagnoseaufgaben in der industriellen Instandhaltung konzipiert wurde. Neben hochflexiblen Silikon-Messleitungen umfasst das System ein einsatzspezifisches Spektrum an Feinst-Prüfspitzen, Miniatur-Haken und Messleitungsverbinder nach aktuellen industriellen Prüfstandards.

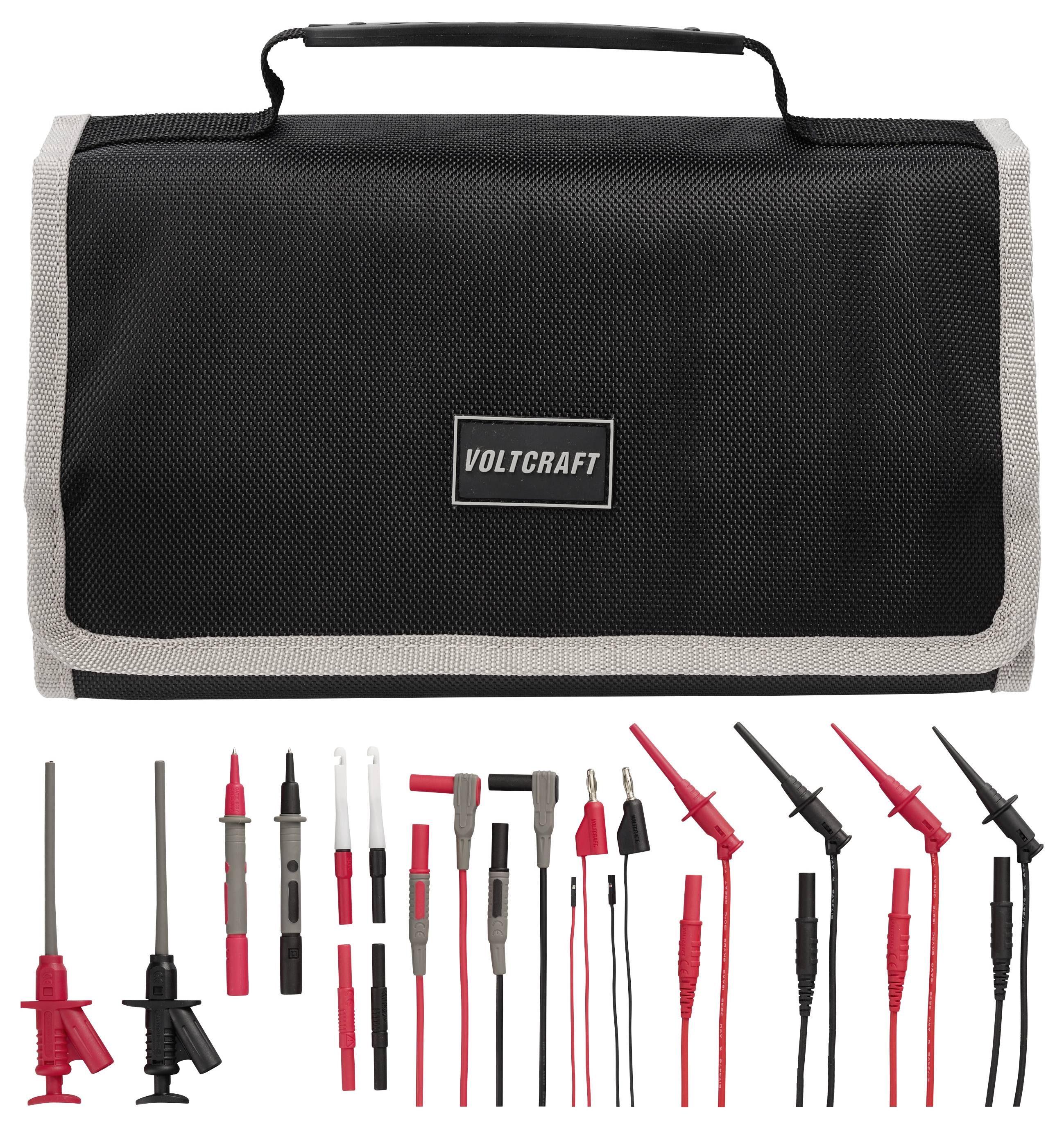

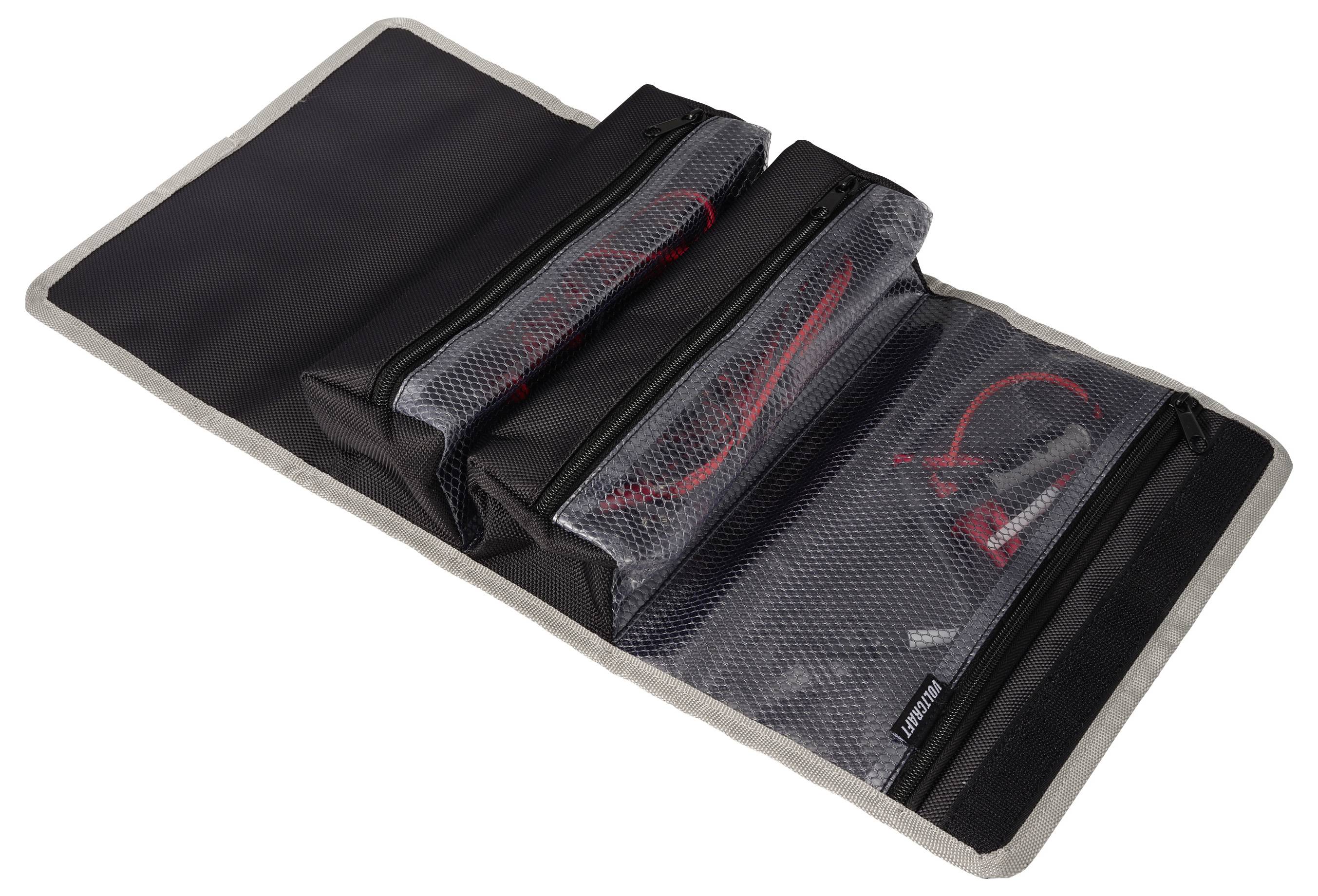

Die mitgelieferte Premium-Roll-Tasche optimiert den Workflow im Labor- und Servicealltag. Zwei integrierte Schnellzugriffs-Schüttelfächer ermöglichen die lose, zeitsparende Aufbewahrung von feinen Kabeln und empfindlichen Adaptern. Durch die halbseitig transparenten Frontsegmente bleibt der Inhalt jederzeit visuell überprüfbar, was unproduktive Suchzeiten minimiert. Eine zusätzliche, separate Reißverschlusstasche sichert sensible Kleinteile wie Miniatur-Abgreifklemmen oder SMD-Zubehör gegen Verlust. Das großzügige Innenlayout wächst mit den Aufgaben des Technikers und bietet ausreichend Kapazität zur Integration weiterer Messmittel und Kompaktgeräte.

Eigenschaften

VOLTCRAFT VC292 Digital Multimeter
AC/DC-Spannungsmessung bis 600 V
AC-Strommessung bis 60 A
DC-Strommessung bis 10 A
LoZ-Funktion
Kapazitätsmessung
Widerstandsmessung
Diodentest
Akustischer Durchgangsprüfer
HOLD-Funktion
Low-Batt-Anzeige
Automatische Abschaltung
Robustes Gehäuse mit Weichgummischutz
Frequenzmessung
Duty Cycle
REL
NCV
Warnung bei falscher Belegung der Messleitung


VOLTCRAFT MLSET-120 Messleitungs-Set Labor mit Industrie-Roll-Tasche und Präzisions-Prüfmittel-Bestückung für Elektronikentwicklung (15-teilig)
Optimiert für Labor und Entwicklung: Abgestimmte Zusammenstellung feinster Abgreif- und Prüfmittel für filigrane Messaufgaben an Platinen, SMD-Bauteilen und ICs

Maximaler Schutz im B2B-Umfeld: Hochbelastbare Roll-Tasche aus extrem strapazierfähigem, abriebfestem Industriegewebe gegen mechanischen Verschleiß im Laboreinsatz

Zeitersparnis über Schnellzugriffs-Schüttelfächer: Zwei fest integrierte, halbtransparente Fächer machen das aufwendige Einsortieren in starre Gummischlaufen überflüssig

Erweiterbares Stauvolumen: Flexibel anpassbarer Verschlussmechanismus bietet zusätzlichen Raum für vorhandenes Messzubehör oder kompakte Hand-Digitalmultimeter

Umfangreiches Präzisions-Set: Inklusive spezialisierter Labor-Komponenten bis CAT IV für eine lückenlose Signalabnahme bei maximaler Anwendersicherheit

Hinweise

VOLTCRAFT VC292 Digital Multimeter
Die Strommessung bis 60 A gilt nur über Stromwandler (Zangen-Adapter)!

Lieferumfang

• Multimeter
• Messleitungen
• 3 x 1,5 V AAA Batterie
• Bedienungsanleitung
• Zangen-Adapter
• 2x Hochflexible Silikon-Messleitungen (1,2 m, Rot/Schwarz)

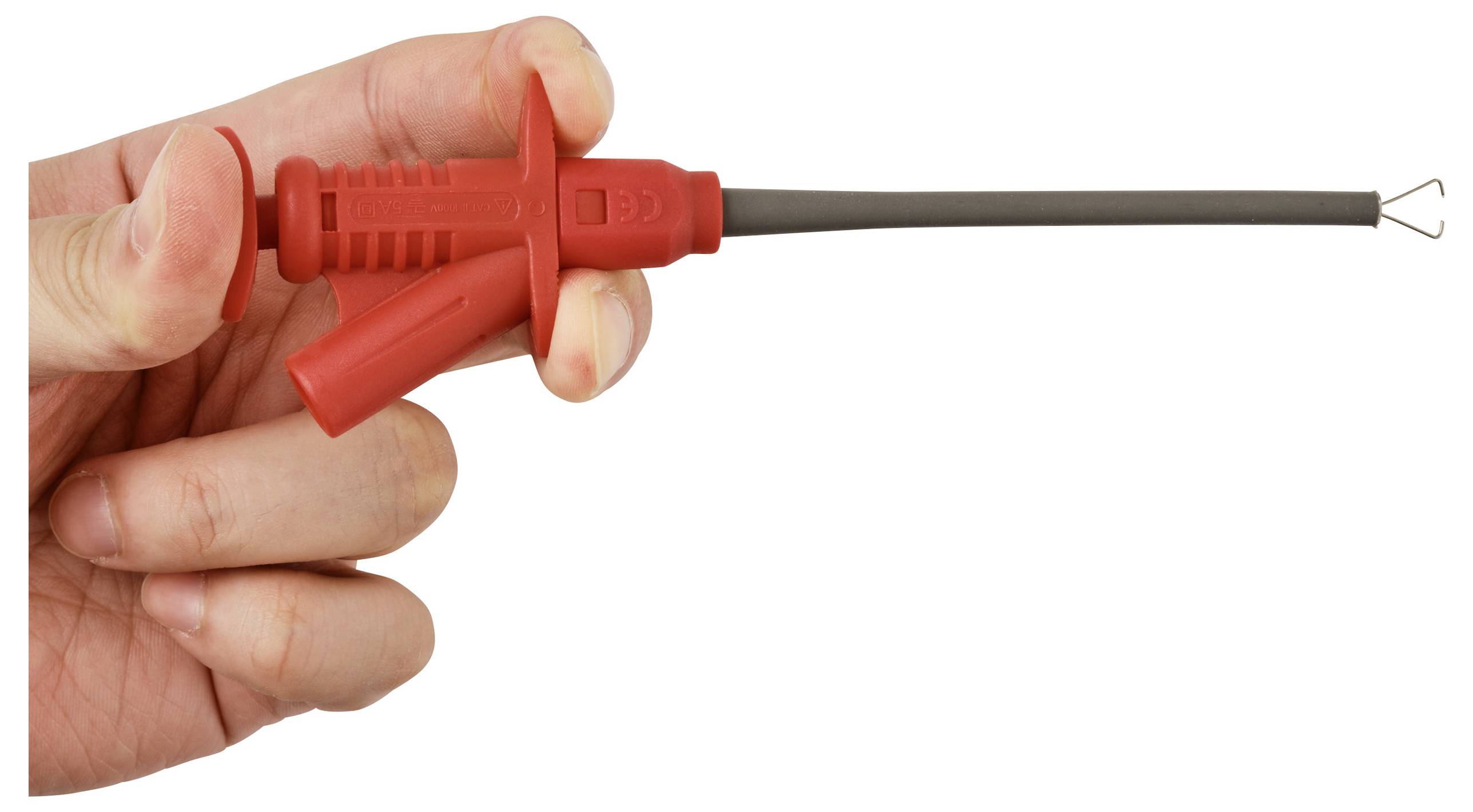

• 2x Sicherheits-Klemmprüfspitzen (VOLTCRAFT MSK-120)

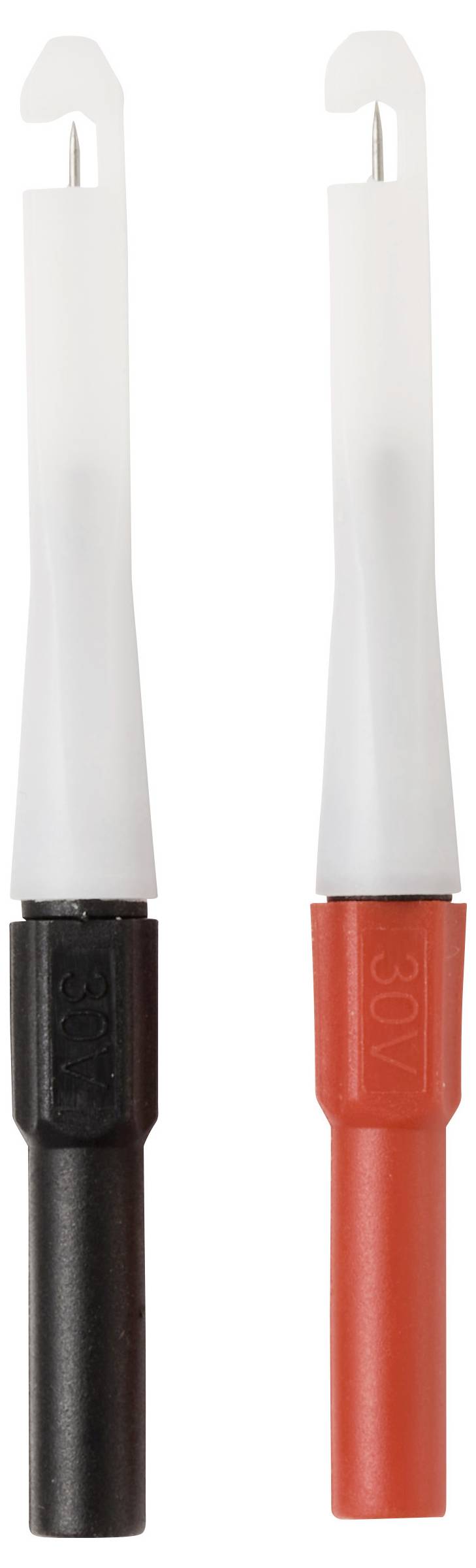

• 2x Messleitungsverbinder 4 mm Buchse/Buchse (VOLTCRAFT MSL-504)

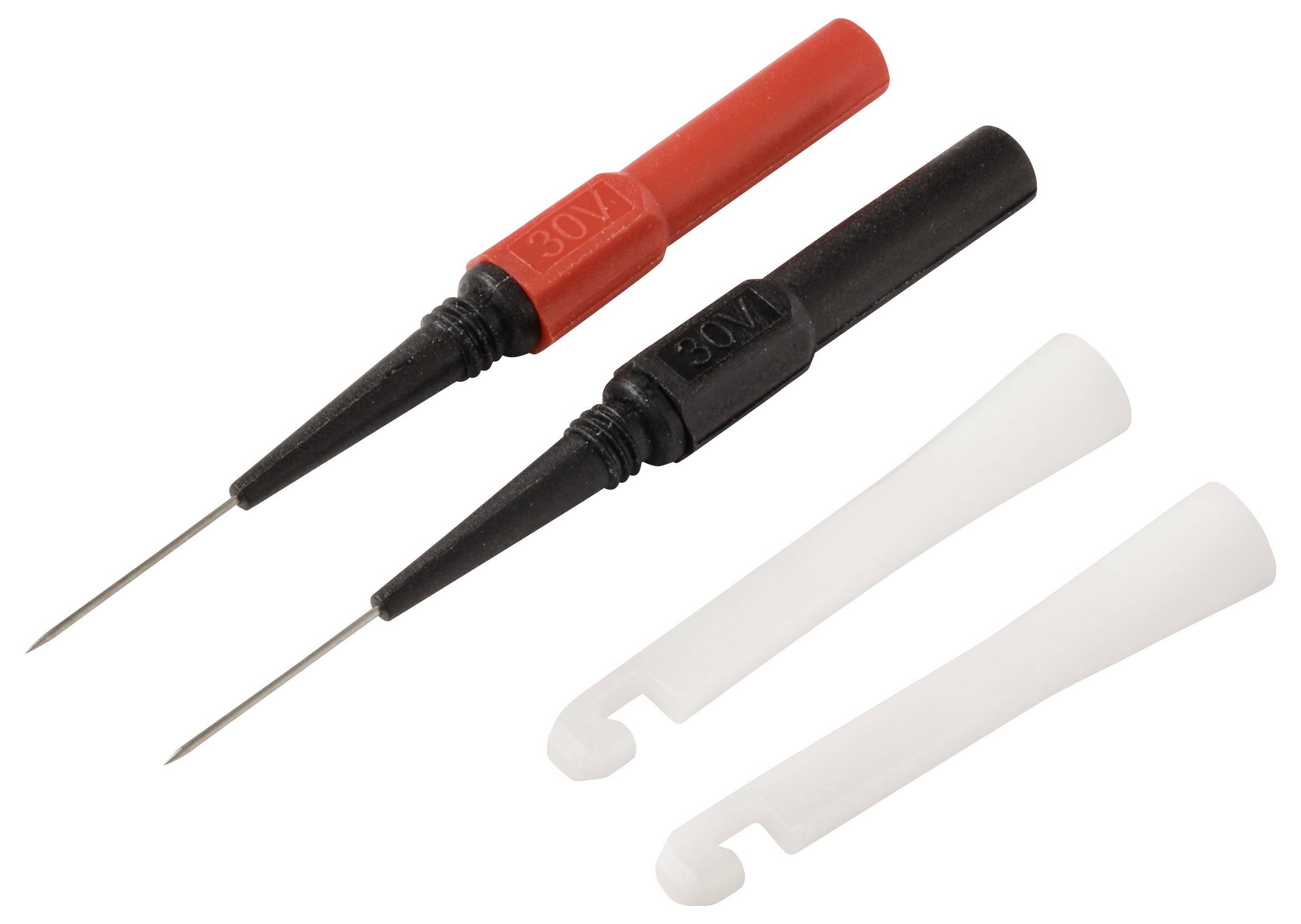

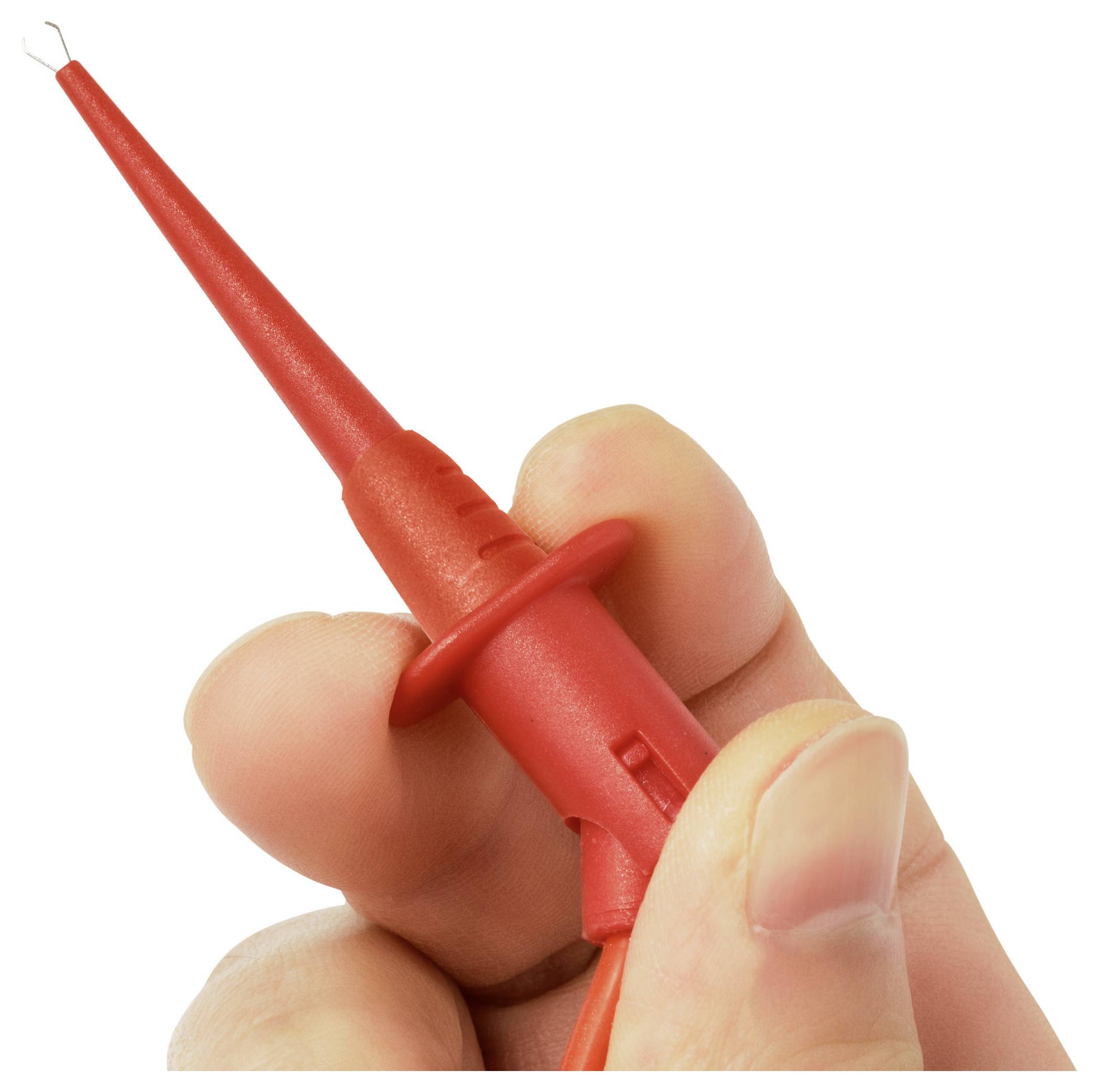

• 2x Feinst-Messspitzen mit 0,7 mm Messnadel (VOLTCRAFT MMS-130)

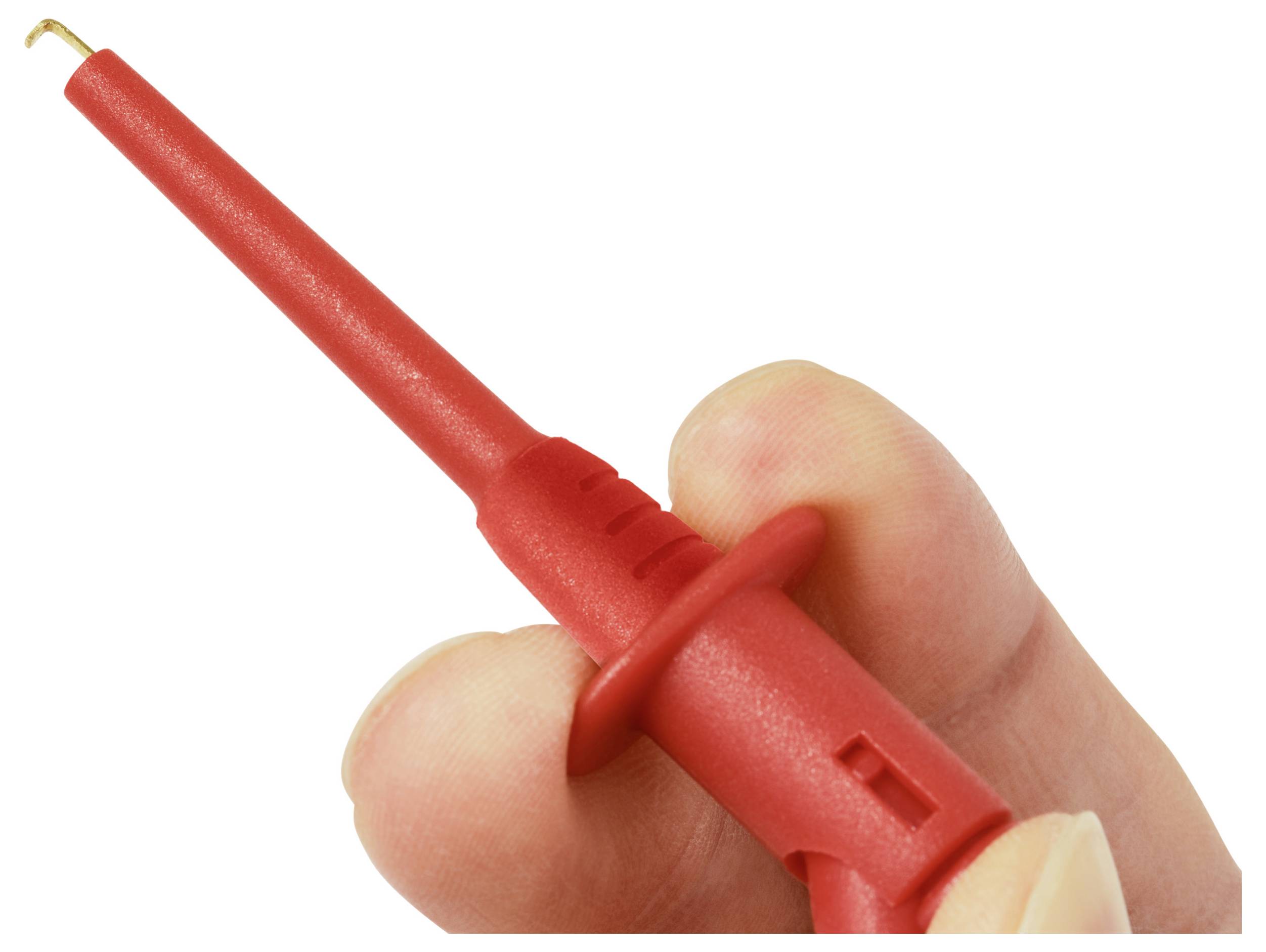

• 2x Silikon-Messleitungen 1,2 m mit Miniatur-Abgreifhaken (VOLTCRAFT MSL-528)
• 2x Silikon-Messleitungen 1,2 m mit Miniatur-Abgreifklemmen (VOLTCRAFT MSL-525)
• 2x Adapterleitungen 4 mm Stecker auf 0,64 mm Buchse (VOLTCRAFT MSL-315)
• 1x Strapazierfähige Industrie-Roll-Tasche mit transparenten Schnellzugriffsfächern
