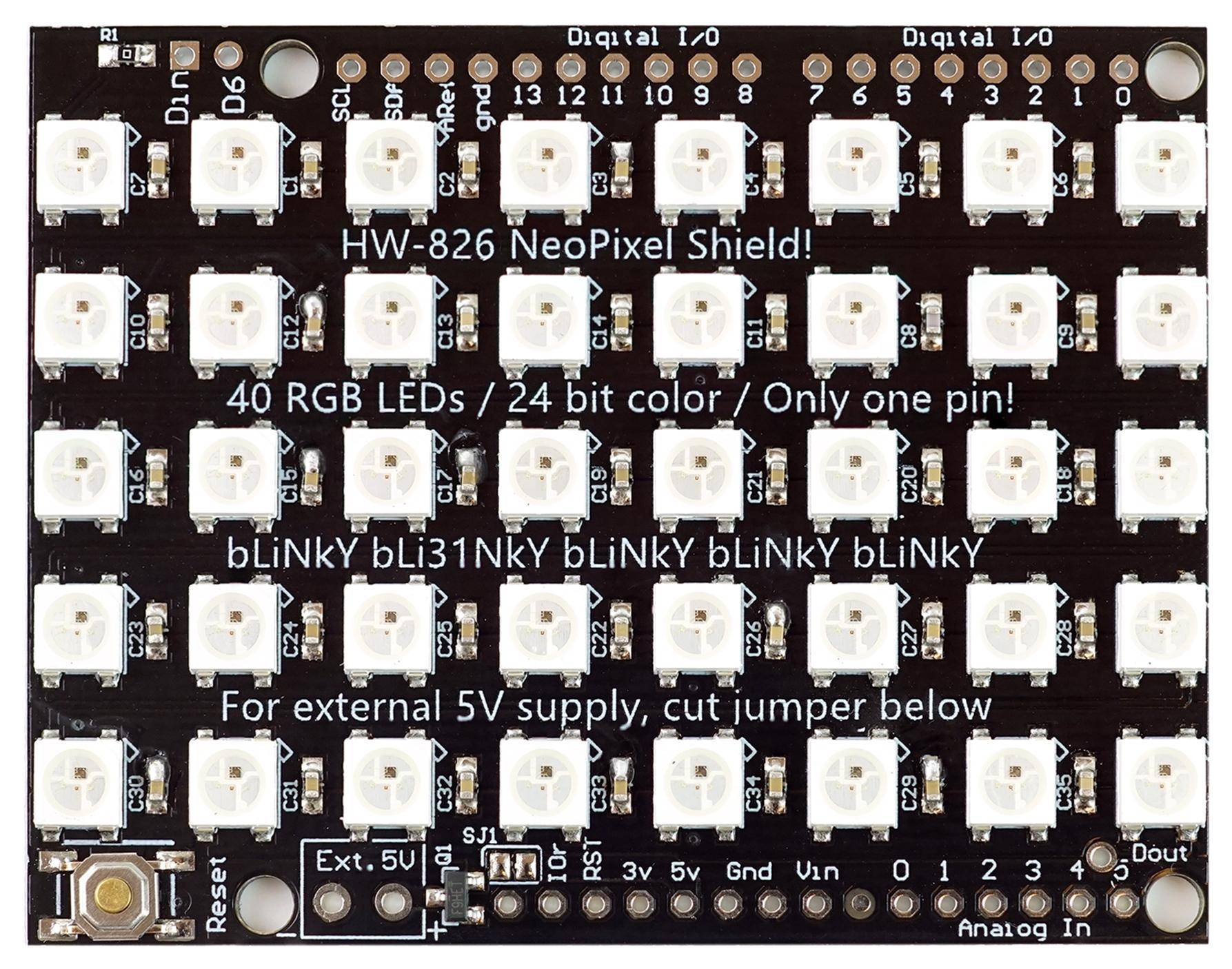

8x5 WS2812B RGB LED Matrix Shield für Arduino UNO, 40 NeoPixel LEDs, 5V

Beschreibung

Das 8×5 WS2812B RGB LED Matrix Shield verfügt über insgesamt 40 einzeln adressierbare RGB-LEDs und eignet sich hervorragend für Animationen, Lauftexte, Statusanzeigen, Lichtprojekte und kreative DIY-Anwendungen. Jede LED besitzt einen integrierten Treiberchip, sodass alle LEDs über nur eine Datenleitung unabhängig voneinander gesteuert werden können.

Das Shield ist kompatibel mit dem Arduino UNO-Layout und kann direkt aufgesteckt oder über die Anschlussleisten mit anderen Mikrocontrollern wie ESP32, ESP8266, Raspberry Pi Pico oder STM32 verwendet werden. Die WS2812B-LEDs unterstützen 24-Bit-Farbdarstellung mit 256 Helligkeitsstufen pro Farbe und ermöglichen über 16 Millionen Farbkombinationen.

Die Datenübertragung erfolgt mit bis zu 800 kbit/s über eine einzige Datenleitung. Dank der integrierten Signalaufbereitung können mehrere Module miteinander verbunden werden, um größere LED-Anzeigen zu realisieren. Für Anwendungen mit höherem Strombedarf steht ein separater 5-V-Anschluss für die externe Spannungsversorgung zur Verfügung.

Eigenschaften

• 8 × 5 RGB LED Matrix mit 40 einzeln adressierbaren WS2812B-LEDs
• Kompatibel mit NeoPixel-Bibliotheken
• Jede LED einzeln steuerbar
• 24-Bit-Farbdarstellung mit über 16 Millionen Farben
• Steuerung über nur eine Datenleitung
• Arduino UNO Shield-Layout
• Geeignet für Arduino, ESP32, ESP8266, Raspberry Pi Pico, STM32 und weitere Mikrocontroller
• Kaskadierbar über Data-In und Data-Out
• Externer 5-V-Anschluss für höhere Ströme vorhanden
• Ideal für Animationen, Lauftexte, Ambilight, Statusanzeigen und LED-Effekte

• LED-Typ: WS2812B / 5050 RGB
• Anzahl LEDs: 40
• Matrix: 8 × 5
• Betriebsspannung: 5 V DC
• Logikpegel: 5 V (3,3 V häufig ebenfalls kompatibel)
• Datenprotokoll: Single-Wire (NZR)
• Datenrate: bis 800 kbit/s
• Farbauflösung: 24 Bit (8 Bit je Farbe)
• Helligkeitsstufen: 256 je RGB-Kanal
• Farben: 16.777.216
• Refreshrate: ≥ 400 Hz
• Kaskadierbar: Ja
• Abmessungen: ca. 69 × 57 × 19 mm

• Bei voller Helligkeit aller LEDs kann der Strombedarf mehrere Ampere betragen. Verwenden Sie in diesem Fall eine ausreichend dimensionierte 5-V-Stromversorgung.
• Für größere Animationen empfiehlt sich die externe 5-V-Versorgung über die vorgesehenen Anschlüsse.

• Adafruit NeoPixel Bibliothek
• FastLED Bibliothek

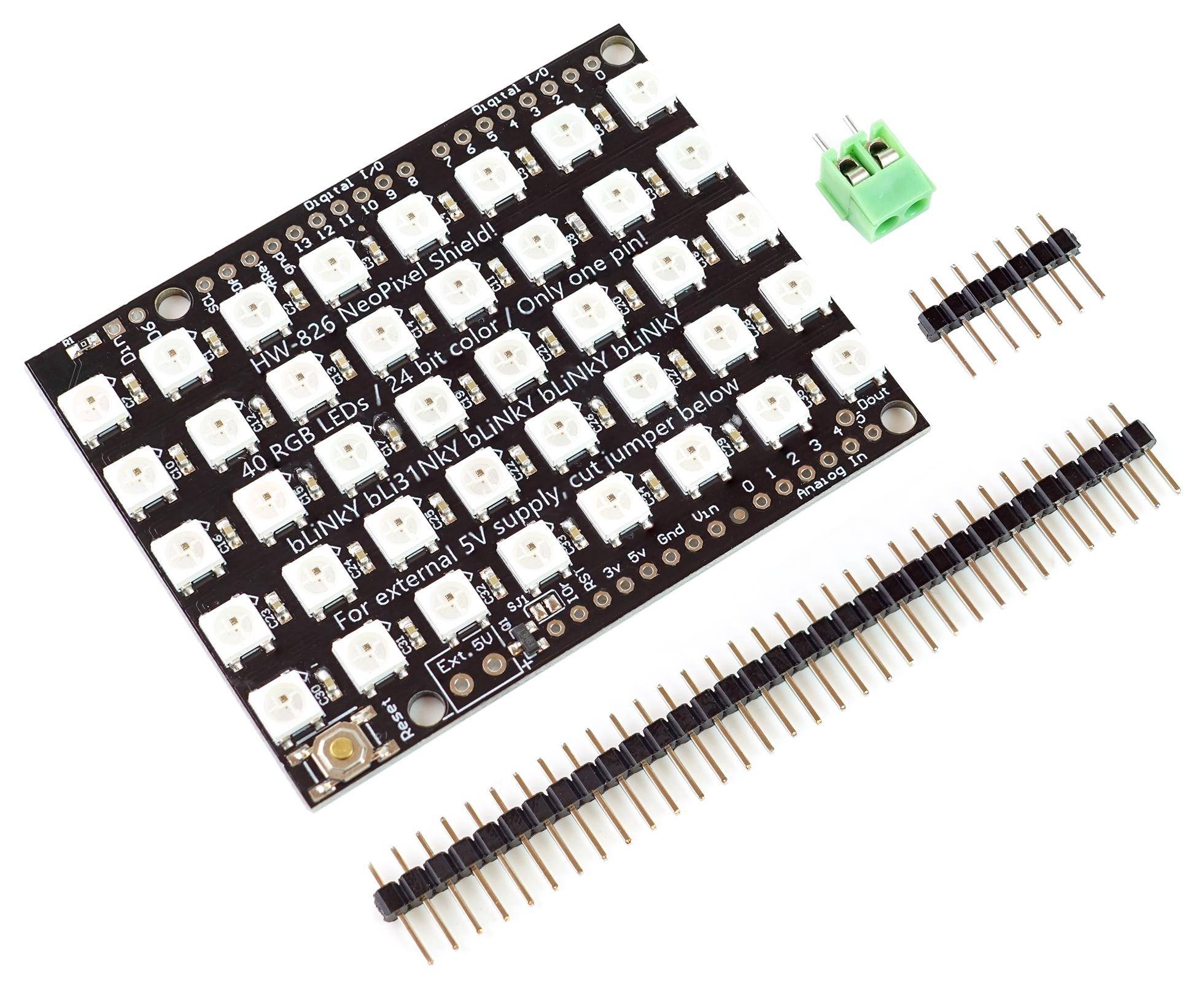

• 1x 8×5 WS2812B RGB LED Matrix Shield
• 2x Stiftleisten
• 1x 2-polige Schraubklemme

Stichwörter

Arduino, UNO, RGB, Matrix, Shield
