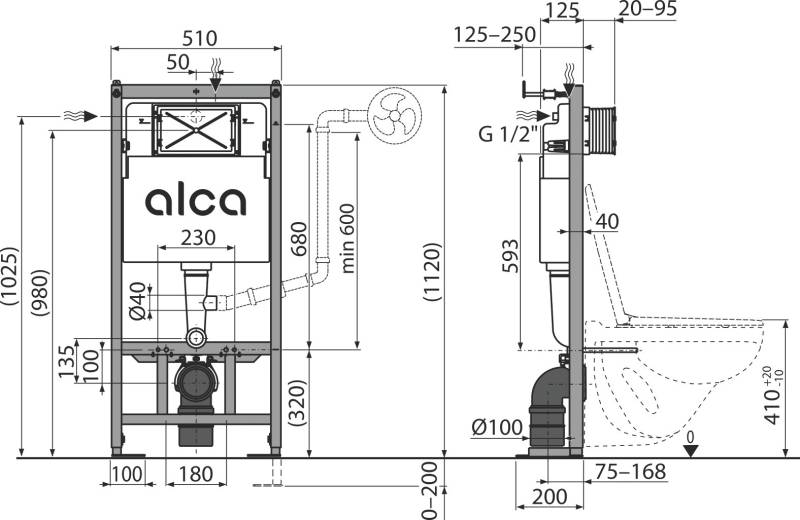

Alcadrain AM101/1120F système d'installation en avant de cloison sèche (en plaques de plâtre), raccordement aux eaux usées DN 100
Produktbeschreibung
Beschreibung
Application
- Convient pour WC suspendu
- Pour installation devant mur porteur ou dans constructions en plaques de plâtre
- Pour épaisseur de sol 0–200 mm
- Pour l'installation de WC muraux avec entraxe de raccordement 180 mm ou 230 mm
Caractéristiques
- Comprend une goulotte d'introduction
- Bras d'ancrage réglables avec frein dans la plage de 0 à 200 mm
- Pieds spéciaux permettant un ancrage incliné et longitudinal au sol
- Marquages visibles pour la mise à niveau et la ligne médiane
- Le mécanisme coulissant du raccord d'évacuation peut être réglé en huit positions entre 0–93 mm
- Robinet d'angle avec possibilité de raccordement au système de tuyauterie Mepla
- La construction du cadre permet un ancrage dans une structure en plaques de plâtre suffisamment porteuse ou devant un mur porteur
- Le système d'installation pré-montée est recouvert d'une plaque de plâtre sans besoin d'ancrage ou de fixation supplémentaire.
- La construction de l'isolation en polystyrène empêche la formation de condensation à la surface du caisson et atténue la transmission des vibrations du caisson vers la structure du bâtiment
- Préparation pour supports de transition DG1/2" pour sièges de bidet et douches
- Les charnières du réservoir en matériau bicomposant isolent la transmission des vibrations vers le bâtiment
- Possibilité d'inclinaison du réservoir pour une installation facile dans les constructions en bois ou les unités mobiles
- Double chasse, réglable indépendamment, avec réserve hygiénique
- Commande à distance de la chasse et installation de capteur possibles
- Compatible avec toutes les plaques de commande Alca
- Les opérations de maintenance peuvent être effectuées sans outil
- Alimentation en eau par l'arrière / par le dessus au centre / gauche / droite
- Le réservoir est fabriqué en une seule pièce et donc étanche à 100 %
- La couverture d'ouverture de service facilite le montage et empêche la pénétration de saleté et d'humidité
- Languette massive des pieds d'ancrage
- Profondeur d'encastrement réglable de 20–95 mm
- Profondeur de construction 125 mm
- Matériau de la structure porteuse : métal - peinture en poudre
Données techniques
| Raccordement de l'eau par l'arrière ou par le dessus via les ouvertures de montage | G1/2" |
| Fonctionnel à la pression d'eau | 0,05 – 1,6 MPa |
| Pression d'eau recommandée | 0,3 – 0,5 MPa |
| Grande chasse | 6 – 9 l |
| Petite chasse | 2,5 – 3,5 l |
| Réglage standard pour la grande chasse | 6 l |
| Réglage standard pour la petite chasse | 3 l |
| Réserve hygiénique | 3 l |
| Volume d'eau dans le réservoir | 9 l |
| Test de charge | 400 kg |
Contenu de la livraison
- Réservoir avec robinet de remplissage et de vidange
- Châssis autoporteur
- Filetage 1/2" sur le raccord d'eau avec robinet d'angle intégré
- Kit de fixation : vis Ø8×60 - 6 pièces, chevilles Ø12 - 6 pièces
- Matériel de fixation pour bidet, tige filetée M12 - 4 pièces, rondelles - 2 pièces, capuchon - 2 pièces, écrous - 2 pièces, protège-filet - 2 pièces
- Coude HT 90/90 d'évacuation en polyéthylène PE-HD
- Réduction d'évacuation HT 90/100, PVC
- Joints d'arrivée, sortie en polypropylène, manchon en caoutchouc
- Joint d'évacuation, raccord en polypropylène, joint de raccord
- Caches d'installation protégeant les ouvertures de raccord lors du montage
- Collerette de protection facile à raccourcir, vis 4 pièces
- Kit pour l'int
