EASTRON SDM630-M M26 - Drehstromzähler Import/Export 4TE 100A S0 RS485

Überblick

Universeller Dreiphasenzähler: Misst präzise Spannungen, Ströme, Frequenzen, Leistungsfaktoren sowie THD von Strom und Spannung.
Zweirichtungs-Messung: Erfasst importierte und exportierte Wirk- sowie Blindenergie (kWh/kVArh), ideal für PV-Anlagen.
100A Direktanschluss: Unterstützt bis zu 100A Dauerstrom ohne den Einsatz externer Stromwandler (CTs).
Integrierte RS485-Schnittstelle: Bietet Modbus RTU Protokoll zur unkomplizierten Fernauslesung und Systemeinbindung.
Kompakte Hutschienenmontage: Schnelle Installation auf 35mm DIN-Schienen bei extrem robustem, selbstlöschendem Gehäuse (UL 94 V-0).

Beschreibung

Der Eastron SDM630-M ist ein intelligenter, digitaler Dreiphasen-Energiezähler der neuesten Generation zur präzisen Erfassung und Überwachung elektrischer Parameter in Wohn- und Gewerbeobjekten. Dank des integrierten 100A Direktanschlusses sind keine externen Stromwandler erforderlich, was die Installation im Schaltschrank erheblich vereinfacht. Ausgestattet mit einer RS485 Modbus RTU Schnittstelle ermöglicht das Gerät eine nahtlose Einbindung in Energiemanagementsysteme (EMS), Smart Homes und SCADA-Netzwerke.

Wichtige Funktionen im Überblick:

• Zweirichtungs-Messung (Bidirektional): Erfasst separat importierte und exportierte Energie – perfekt für Solar-PV-Anlagen zur exakten Kontrolle von Netzeinspeisung und Eigenverbrauch.
• Umfangreiche Netzwerkanalyse: Misst Phasenspannungen, verkettete Spannungen, Ströme (inkl. Neutralleiter), Wirk-, Blind- und Scheinleistung, Frequenz, Leistungsfaktor sowie den Oberschwingungsgehalt (THD-I / THD-U).
• Flexibles System-Setup: Unterstützt die Konfiguration für Einphasen- (1p2w), Dreiphasen-Dreileiter- (3p3w) und Dreiphasen-Vierleiter-Systeme (3p4w).
• Präzision & Komfort: Bietet hohe Genauigkeit (Klasse 1 / Klasse B) und verfügt über ein klares, weiß hintergrundbeleuchtetes LCD-Display mit einstellbarer Leuchtdauer.

Technische Daten:

• Nennspannung (Un): 3x 230/400V AC (Arbeitsbereich: 100 - 277V AC L-N)
• Maximalstrom: 100A Direktanschluss (Anlaufstrom ab 0.04A)
• Frequenzbereich: 50/60Hz (±10%)
• Schnittstellen: RS485 Modbus RTU & zwei unabhängige Impulsausgänge (Optokoppler)

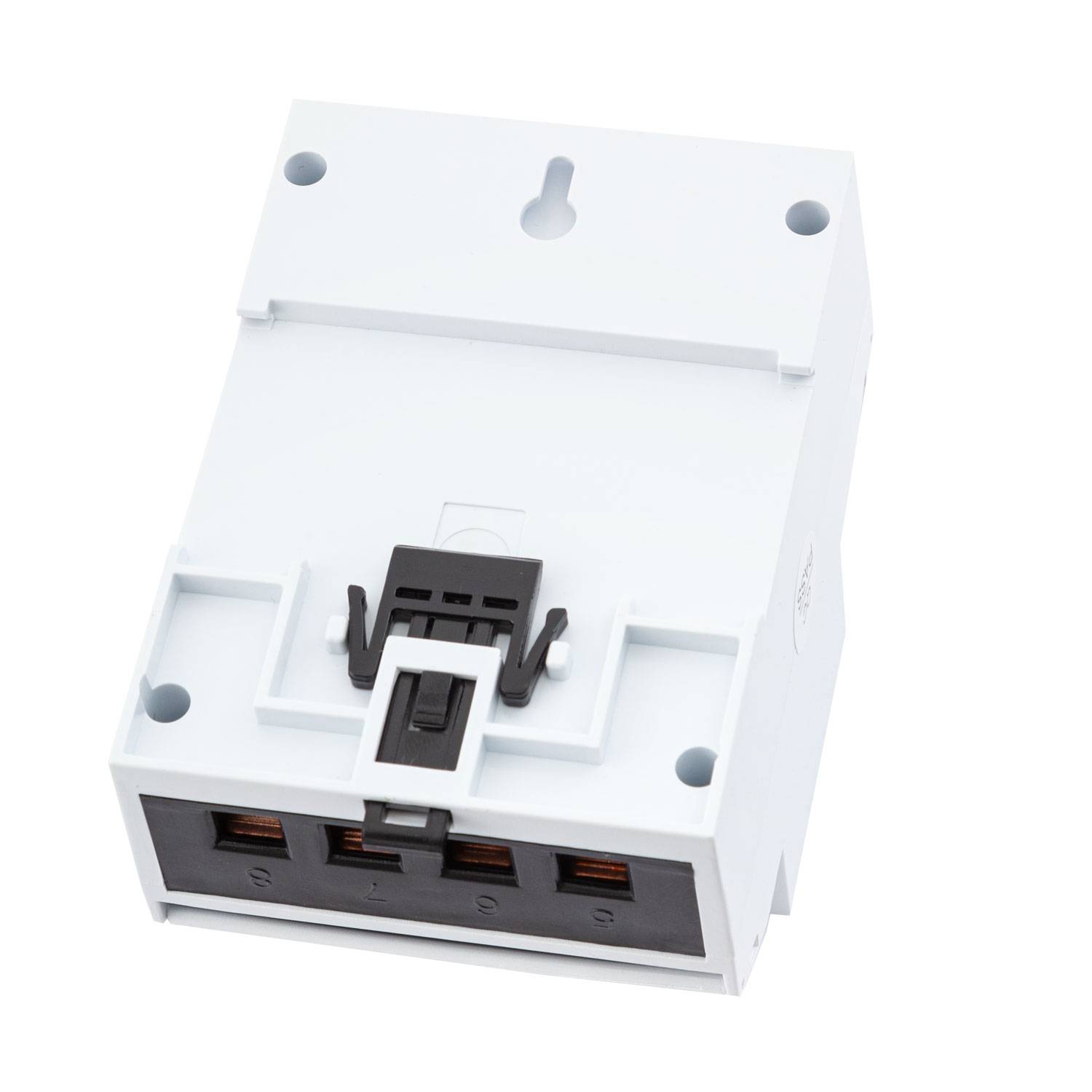

• Montage: 35mm DIN-Schiene

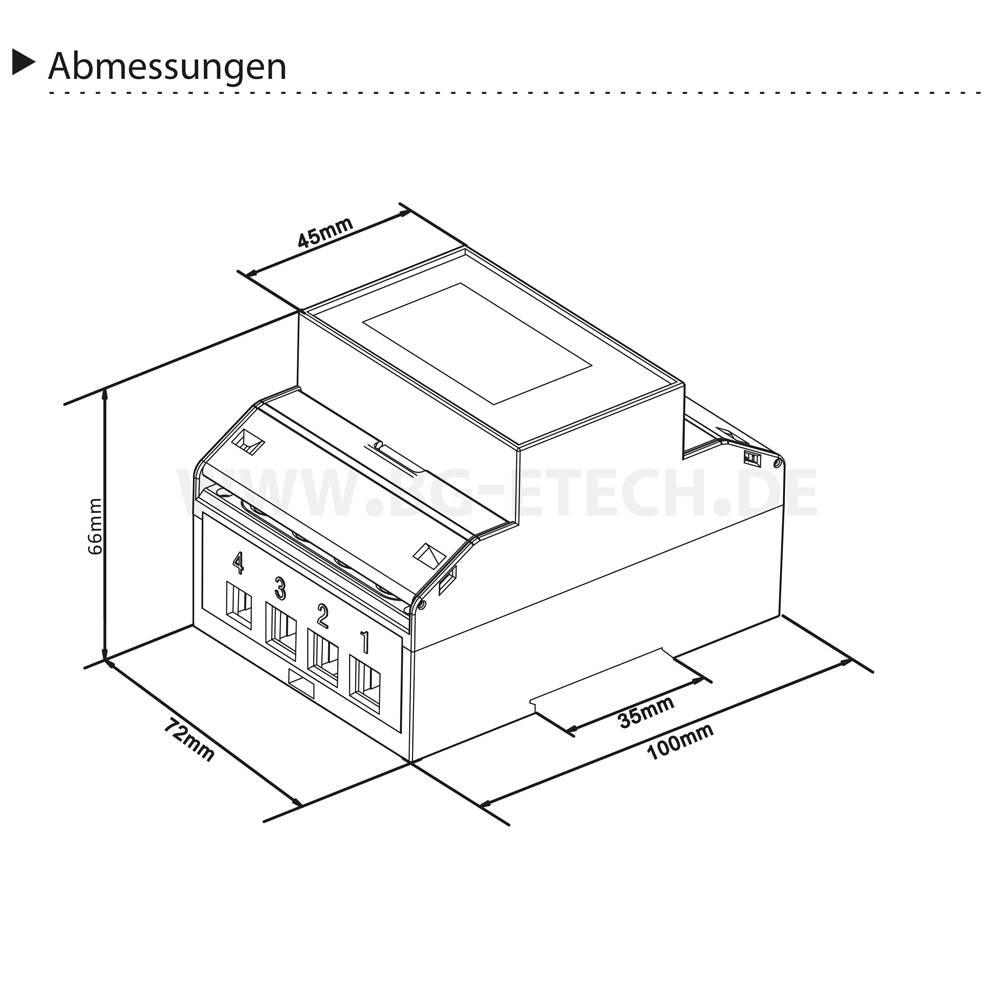

• Abmessungen: 72 x 100 x 66 mm (B x H x T)
• Schutzart: IP51 (Frontdisplay) / IP20 (Gesamtgerät)
• Temperaturbereich: Betrieb von -40 °C bis +70 °C

Setzen Sie auf eine zukunftssichere und transparente Energieüberwachung mit dem professionellen Smart Meter von Eastron.
