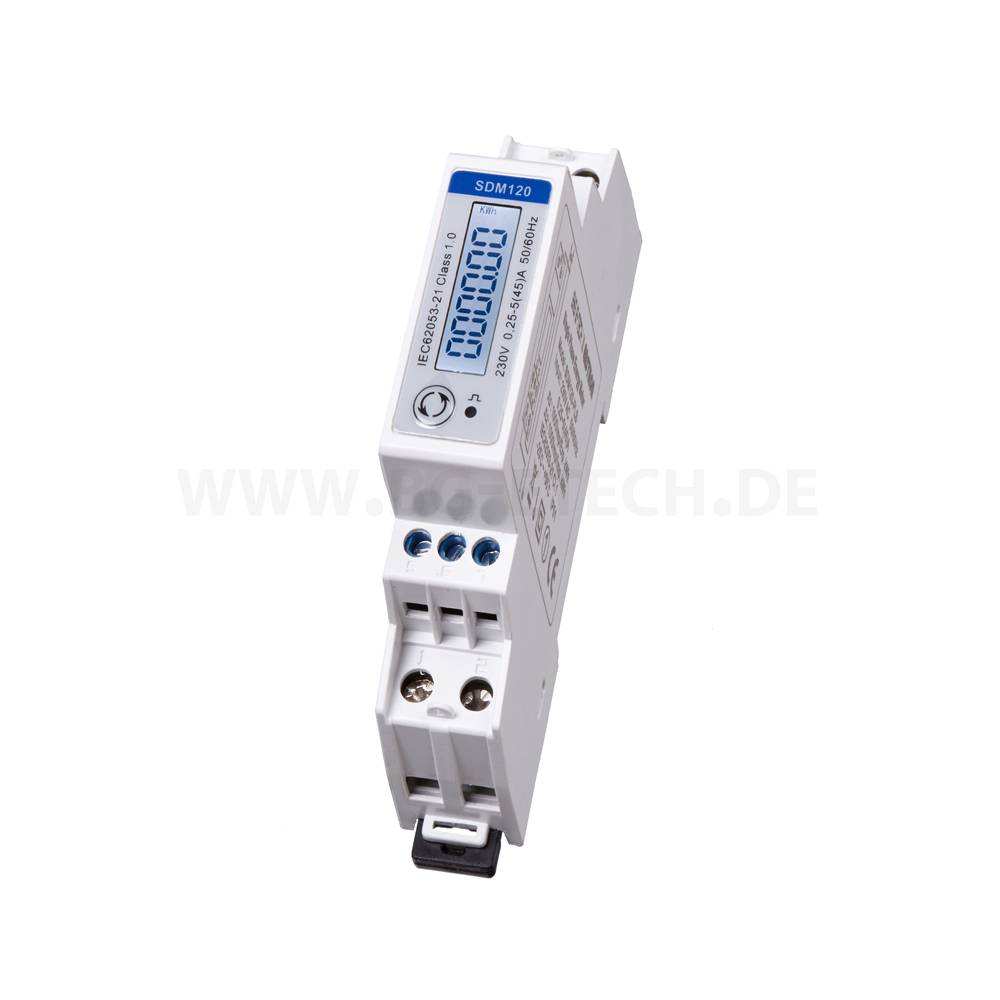

EASTRON SDM120-MB - Wechselstromzähler 1TE 45A Modbus S0 RS485 M25
Produktbeschreibung
Überblick
MID 2025 Eichung
Integrierte M-Bus-Schnittstelle: Schnelle und standardisierte Fernauslesung über M-Bus-Netzwerke nach EN13757-3 Protokoll
Rechtssichere MID-Zulassung: Zertifiziert nach EG-Richtlinie 2014/32/EU für die offizielle Energieabrechnung gegenüber Dritten
Umfangreiches Multi-Parameter-Messung: Liefert Echtzeitwerte für Import/Export-kWh, Spannung (V), Stromstärke (A), Leistung (kW), Frequenz (Hz) und Leistungsfaktor (PF)
Direktmessend bis 45A: Einfacher Direktanschluss in Einphasen-Netzen ohne den Einsatz externer Stromwandler

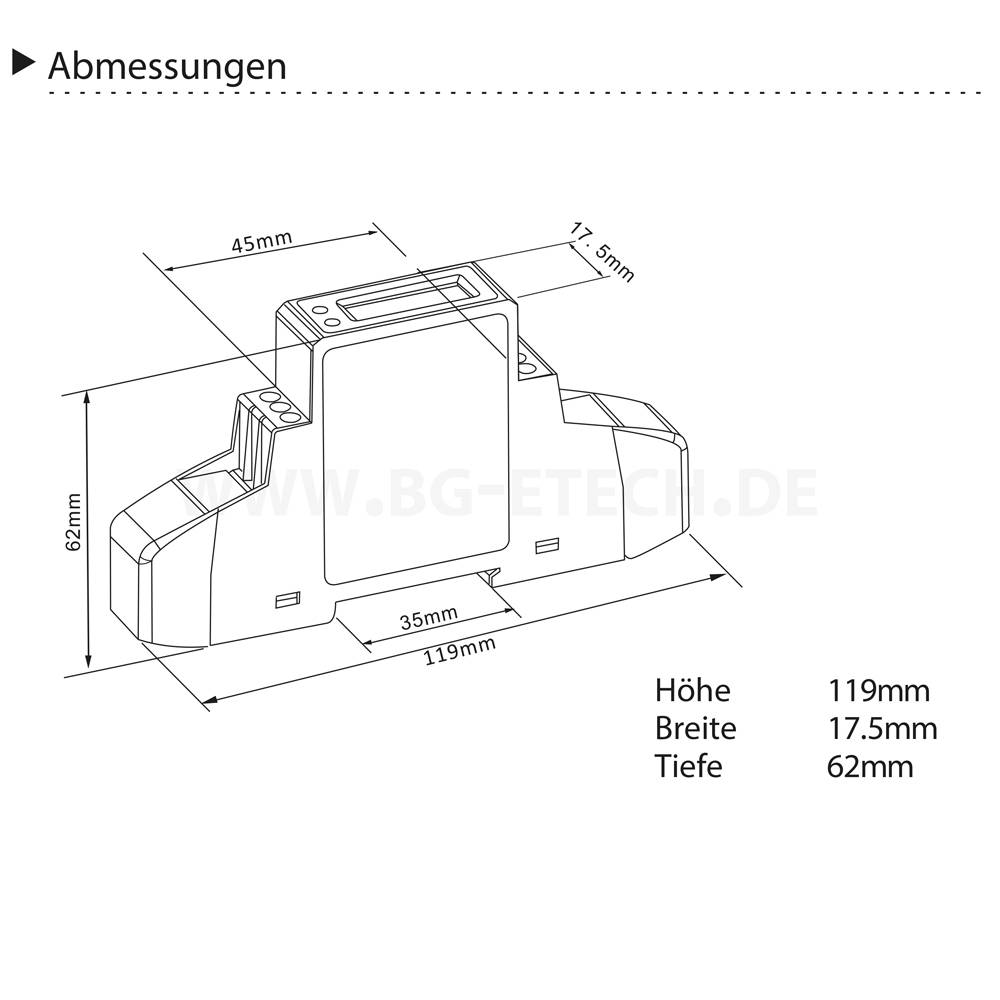

Ultra-schmale Bauform (1 TE): Extrem platzsparende Montage auf 35-mm-Hutschienen mit einer Gehäusebreite von nur 18 mm

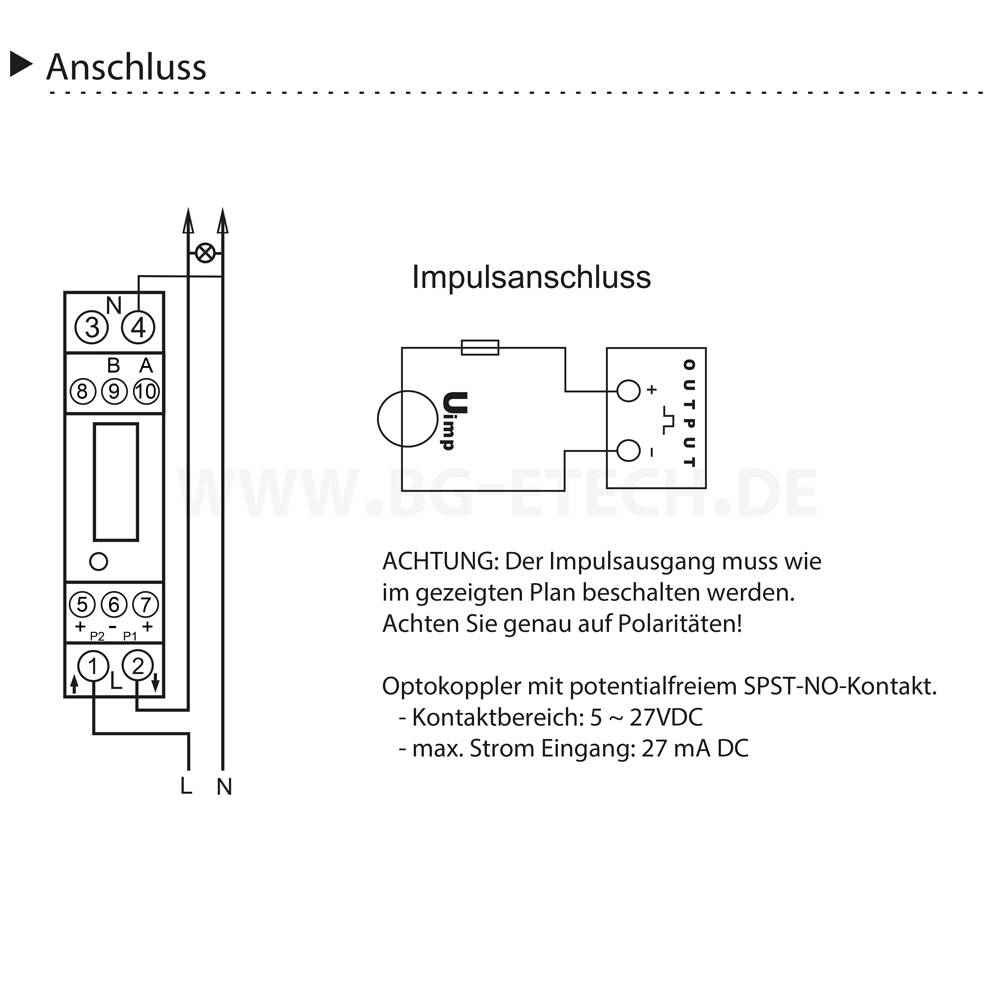

Duale S0-Impulsausgänge: Ausgestattet mit einem konfigurierbaren Ausgang sowie einem fixen Ausgang für Import-kWh
Beschreibung

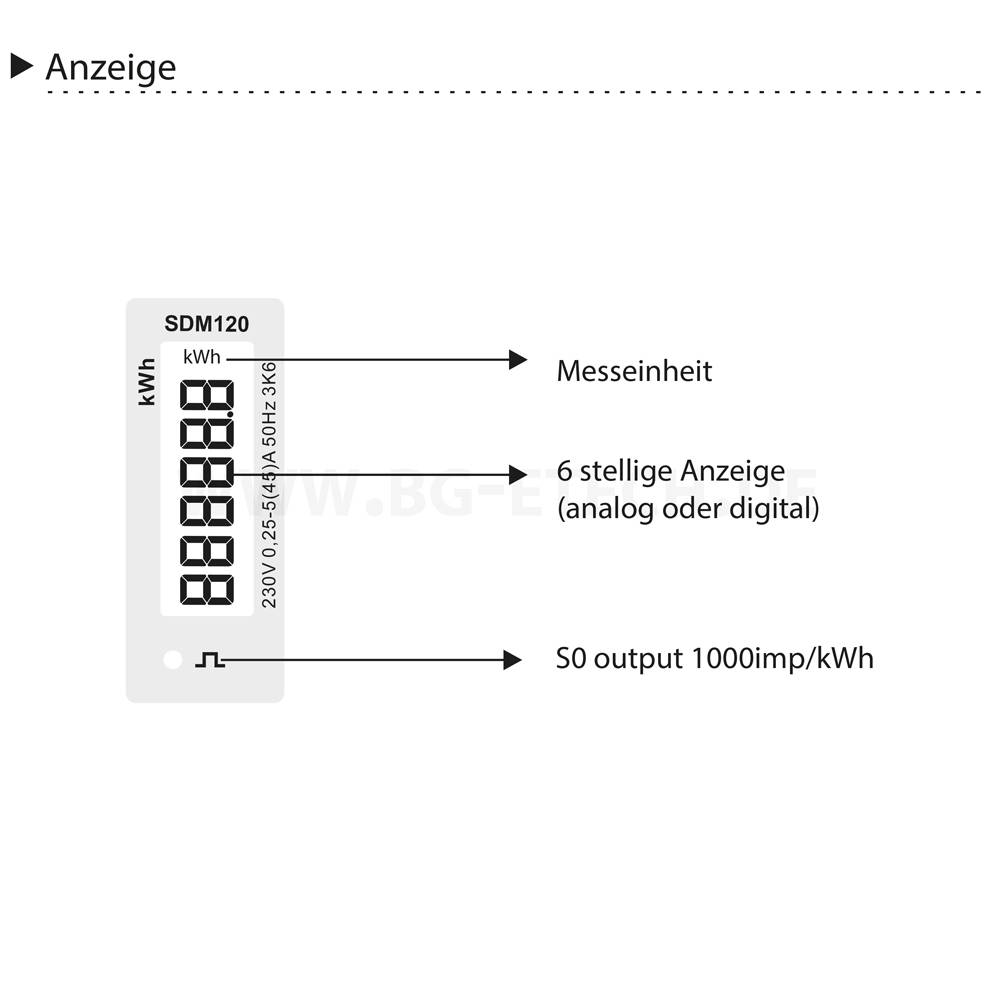

Der Eastron SDM120-MB (MID 2025 Eichung) ist ein digitaler Einphasen-Wechselstromzähler, der speziell für die automatisierte Fernauslesung in der Gebäudeautomation und im Energiemanagement entwickelt wurde. Dank seiner integrierten M-Bus-Schnittstelle nach europäischem Standard EN13757-3 lässt sich das Gerät nahtlos in bestehende M-Bus-Netzwerke integrieren und unterstützt sowohl primäre als auch sekundäre Adressierung. Mit einer Gehäusebreite von nur 18 mm (1 Teilungseinheit) spart der Zähler wertvollen Platz auf der DIN-Hutschiene in jeder Unterverteilung. Das Modell ist nach der europäischen Messgeräterichtlinie MID (Zertifikat 0120/SGS0701) zertifiziert, wodurch es uneingeschränkt für die rechtssichere Verbrauchsabrechnung mit Dritten – wie Untermietern oder Stellplatznutzern – zugelassen ist. Über das beleuchtete LCD-Display oder direkt über den M-Bus liefert der Zähler eine Vielzahl präziser Messdaten der Genauigkeitsklasse 1. Neben dem Gesamt-Wirkleistungsverbrauch (kWh) erfasst er bidirektional Import- und Export-Energie, aktuelle Netzspannung, Stromstärke, Wirkleistung, Frequenz sowie den Leistungsfaktor. Zusätzlich zur M-Bus-Kommunikation verfügt der SDM120-MB über zwei passive S0-Impulsausgänge. Während der zweite Ausgang fest auf den Import von Wirkenergie (1.000 imp/kWh) programmiert ist, lässt sich der erste Ausgang flexibel für die Überwachung von Gesamt-, Import- oder Exportwerten konfigurieren. Eine plombierbare Abdeckung schützt die Anschlussklemmen vor unbefugtem Zugriff.
