Beschreibung
Das SIM7600G-H Modul ist ein integriertes 4G-Kommunikations- und GNSS-Positionierungsmodul mit CAT4-Funktionalität. Es unterstützt eine maximale Downlink-Geschwindigkeit von 150 Mbps und eine Uplink-Geschwindigkeit von 50 Mbps. Das Modul ist weltweit einsetzbar, da es eine breite Palette von Mobilfunkstandards und Frequenzbändern abdeckt, darunter LTE-FDD, LTE-TDD, WCDMA und GSM. Zudem ist das Modul GNSS-fähig und unterstützt die Satellitensysteme GPS, BD (Beidou) und GLONASS.
Das Modul ist mit einer Vielzahl von Einplatinencomputern wie Arduino, Raspberry Pi und LattePanda kompatibel und lässt sich über UART oder USB anschließen. Die USB-Schnittstelle ermöglicht zudem die Nutzung als USB-Netzwerkkarte unter den Betriebssystemen Windows, Linux oder Android. Zusätzlich ist ein Mikrofon integriert, das zusammen mit dem Audio-Ausgang Sprachkommunikation und SMS-Dienste ermöglicht.
Das SIM7600G-H Modul kann zur drahtlosen Datenübertragung, Sprachkommunikation sowie GNSS-basierten Ortungsanwendungen verwendet werden. Typische Einsatzbereiche sind IoT-Lösungen, mobile Überwachung, Transportlogistik, Diebstahlschutz sowie Fernüberwachungssysteme. Durch die Steuerung über AT-Kommandos wird der Zugriff auf Netzwerkfunktionen ohne tiefgreifende Protokollkenntnisse ermöglicht.
Das Modul verfügt über mehrere Schnittstellen und Anschlüsse: UART- und USB-Anschluss zur Datenübertragung, Audioausgang zur Sprachwiedergabe, ein Mikrofon zur Audioaufnahme sowie separate Antennenanschlüsse für GNSS, Haupt- und Hilfsantenne. Die Spannungsversorgung erfolgt über einen Schraubanschluss (512 V) oder über USB (5 V). LED-Indikatoren zeigen den Status der Stromversorgung und des Netzwerks an.
Das Modul kann SMS in verschiedenen Modi (MT, MO, CB, Text, PDU) senden und empfangen und unterstützt viele Netzwerkprotokolle wie TCP/IP, IPv4, FTP, FTPS, HTTP, HTTPS und DNS. Dies ermöglicht komplexe Netzwerkkommunikation mit minimalem Entwicklungsaufwand.
Das Modul eignet sich zur Anbindung an Mikrocontroller und Einplatinenrechner sowie für den mobilen Einsatz in vernetzten Systemen. Durch die Integration von GNSS ist auch eine präzise Standortverfolgung möglich, etwa für Anwendungen in der Logistik, dem Fahrzeugtracking oder bei der Objektsicherung.
Merkmale im Überblick
- 4G CAT4 Kommunikation mit 150 Mbps Downlink und 50 Mbps Uplink
- GNSS-Satellitenpositionierung (GPS, BD, GLONASS)
- Mehrband-Unterstützung für weltweiten Einsatz
- Kompatibel mit Arduino, Raspberry Pi, LattePanda
- Unterstützt AT-Kommandos zur Netzwerkansteuerung
- Integriertes Mikrofon und Audioausgang
- USB- und UART-Schnittstelle für flexible Verbindungsmöglichkeiten
- Unterstützung für SMS, Sprachkommunikation und Datenübertragung
- LED-Indikatoren für Betriebs- und Netzwerkstatus
- Arduino
- Raspberry Pi
- LattePanda
- Windows
- Linux
- Android
- Versorgungsspannung: 512 V (über Klemmenanschluss), 5 V (über USB Typ-C)
- UART-Level: 3.3 V 5 V
- UART-Schnittstelle: PH2.0-4P, Gravity-Pinbelegung
- Audioausgang: PJ2.0-2P
- 4G-Frequenzbänder: LTE-TDD (B34/B38/B39/B40/B41), LTE-FDD (B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66)
- UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
- GSM/GPRS/EDGE: 850/900/1800/1900 MHz
- GNSS: GPS, BD (Beidou), GLONASS
- 4G-Kommunikationsrate: 150 Mbps (Downlink), 50 Mbps (Uplink)
- Antennenanschlüsse: MAIN-Antenne (IPEX), AUX-Antenne (IPEX), GNSS-Antenne (IPEX)
- Mikrofon: 1x integriert

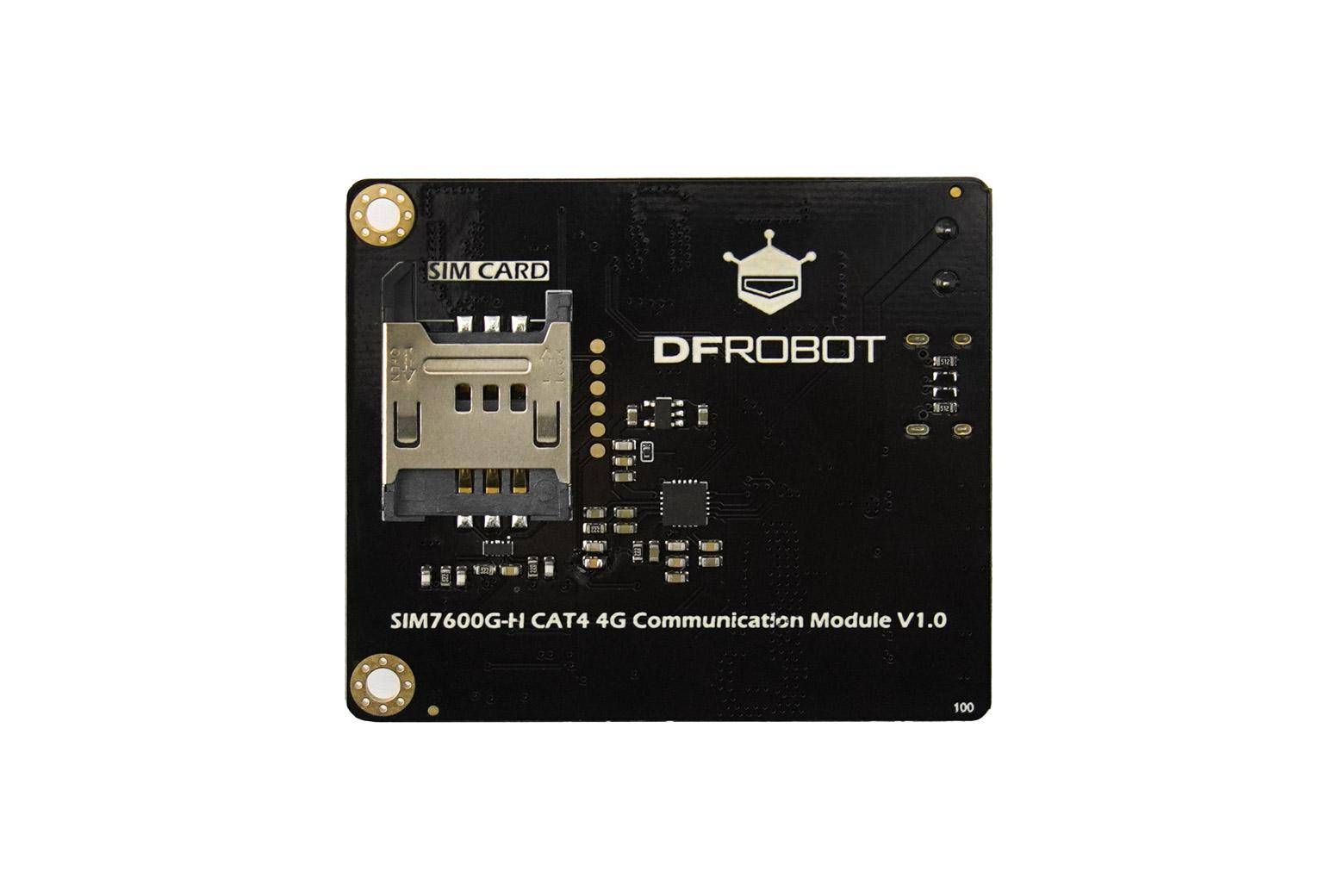

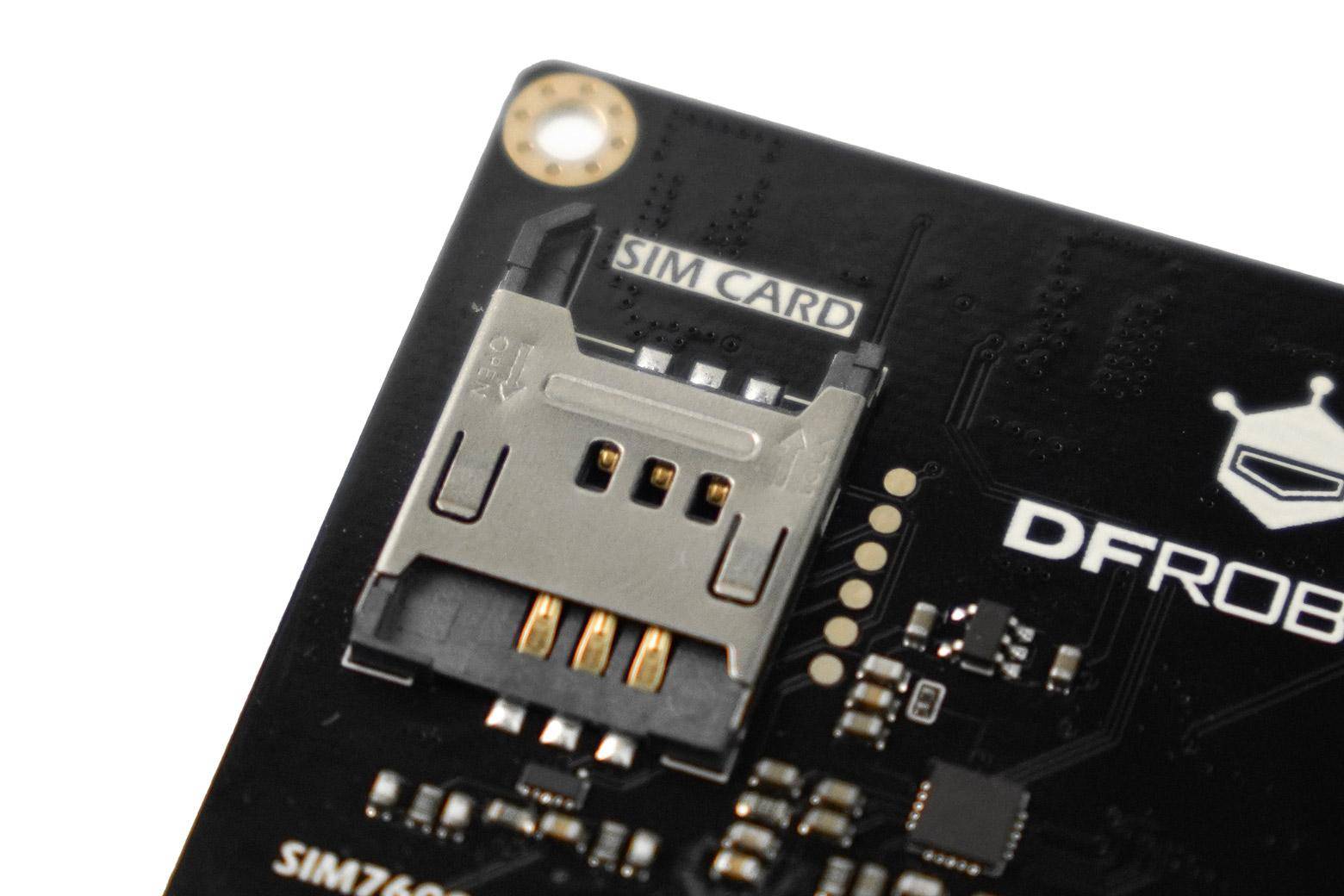

- SIM-Karten-Slot: Push-Lock
- LEDs: Rot (Power), Blau (Netzwerk)
- Betriebstemperatur: -40 °C bis +85 °C

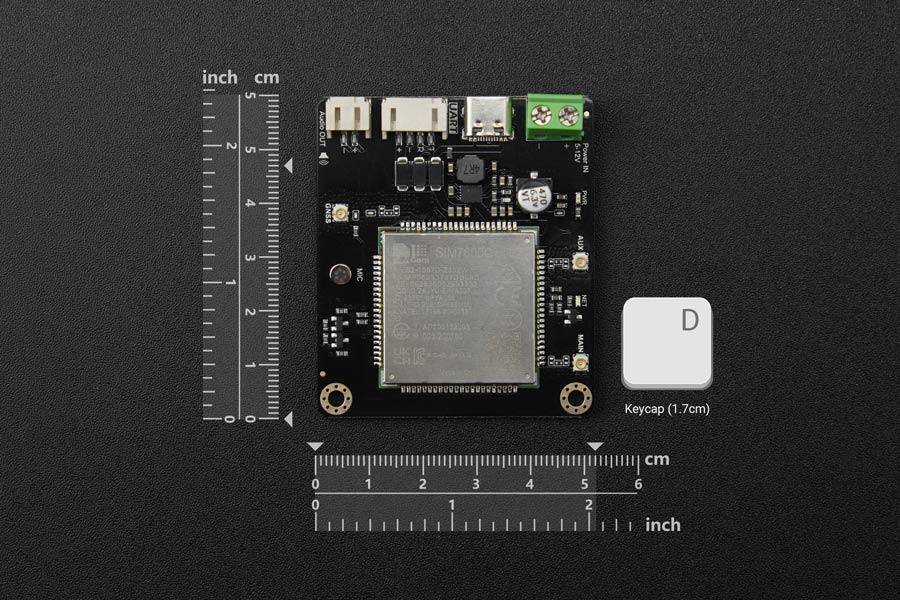

- Abmessungen: 60 mm × 52 mm
- Unterstützte Netzwerkprotokolle: TCP/IP, IPV4, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS
- SMS-Modi: MT, MO, CB, Text, PDU

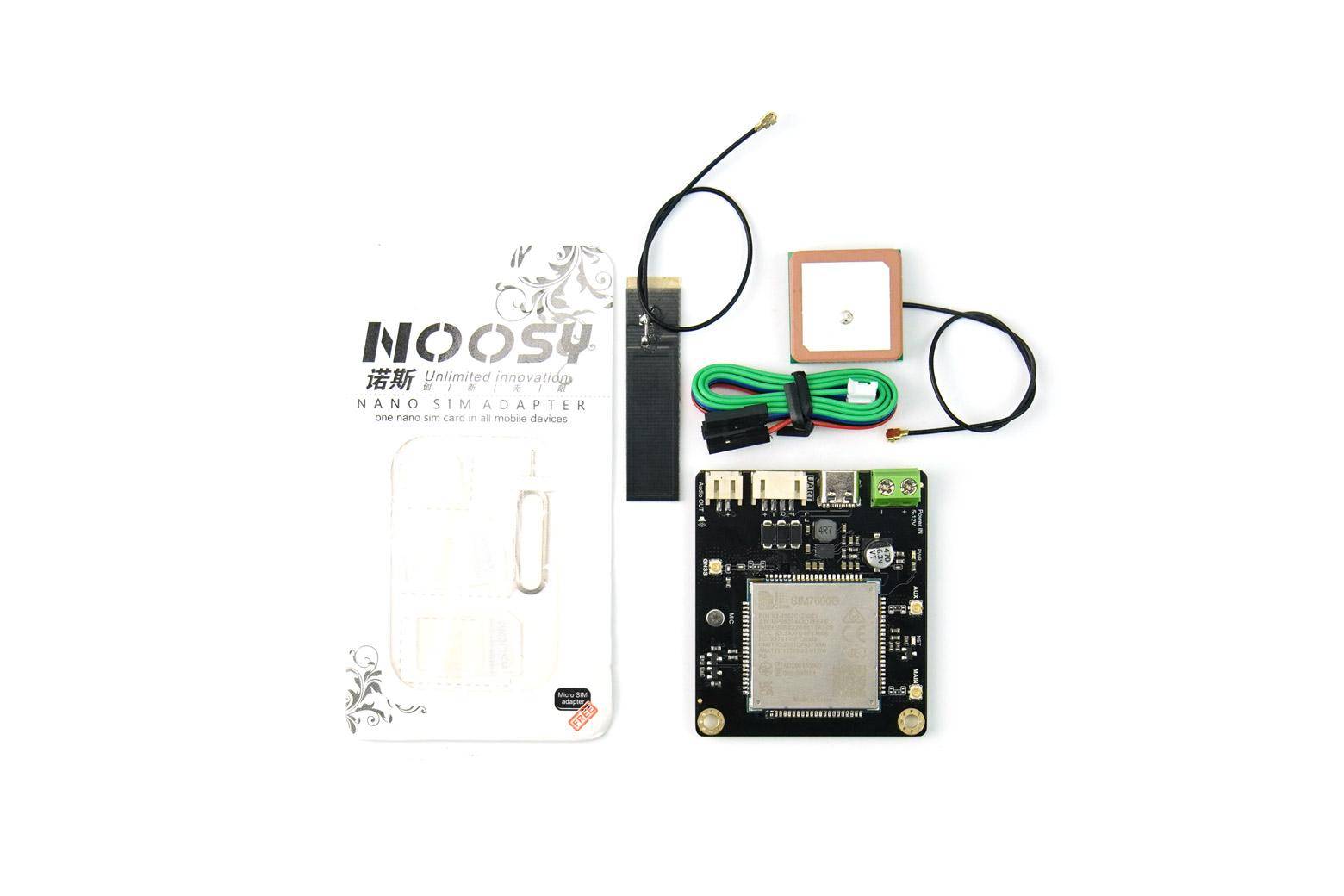

- 1x SIM7600G-H CAT4 4G-Kommunikationsmodul
- 1x 4G- und GPS-Antennen-Set
- 1x Dreifach-SIM-Kartenadapter
- 1x PH2.0-4P Gravity-Verbindungskabel
- Produkt-Wiki mit Anleitungen
