DFRobot Gravity CAT1 A7670G 4G IoT Kommunikationsmodul, LTE-FDD LTE-TDD GSM, UART USB, 5Mbps, 10Mbps

Beschreibung

Das A7670G ist ein integriertes drahtloses Kommunikationsmodul mit 4G CAT1-Funktionalität, das eine Upload-Geschwindigkeit von 5 Mbps und eine Download-Geschwindigkeit von 10 Mbps unterstützt. Es arbeitet mit einer Vielzahl globaler Frequenzbänder einschließlich LTE-FDD, LTE-TDD und GSM. Damit ist es für weltweite Regionen und die meisten Netzbetreiber geeignet. Die Kompatibilität erstreckt sich auf Entwicklungsplattformen wie Arduino und LattePanda, wobei das Modul auch als 4G-Netzwerkkarte verwendet werden kann.

Das Modul unterstützt Netzwerkprotokolle wie TCP/IP, IPv4, Multi-PDP, FTP, FTPS, HTTP, HTTPS und DNS. Die Steuerung erfolgt über AT-Kommandos, sodass keine detaillierten Netzwerkkenntnisse erforderlich sind. Ein USB- und ein UART-Anschluss ermöglichen flexible Verbindungsmöglichkeiten mit Einplatinencomputern oder Mikrocontrollern sowie direkten Anschluss an PCs.

Ein integriertes Mikrofon sowie eine Audiowiedergabeschaltung ermöglichen zusätzlich zu Datenübertragung auch Sprachanrufe und SMS-Kommunikation. Das Modul eignet sich für IoT-Datenübertragungen, Fernüberwachungen, Logistik- und Transportanwendungen sowie für den Einsatz in Überwachungssystemen. Die Unterstützung gängiger Betriebssysteme (Windows, Linux, Android) erleichtert die Integration in bestehende Projekte.

Die Kompatibilität mit Arduino und LattePanda erleichtert den Einsatz im Prototyping und in DIY-Projekten. Über die integrierte SIM-Kartenaufnahme und Antennenanschlüsse erfolgt die direkte Verbindung zum Mobilfunknetz. Die Funktion als USB-Netzwerkkarte erweitert den Einsatzbereich auf klassische Computeranwendungen.

Merkmale im Überblick

• Unterstützung von 4G CAT1 mit bis zu 10 Mbps Downlink- und 5 Mbps Uplinkgeschwindigkeit
• Kompatibel mit Arduino, LattePanda und weiteren Einplatinencomputern
• Weltweite Frequenzbandunterstützung: LTE-FDD, LTE-TDD, GSM
• Integrierte Sprach- und SMS-Funktionalität mit Mikrofon und Audiomodul
• USB- und UART-Schnittstellen für flexible Kommunikation
• Unterstützung zahlreicher Netzwerkprotokolle (u. a. TCP/IP, HTTP, DNS)

• Arduino
• LattePanda
• Computer mit Windows-, Linux- oder Android-Betriebssystem
• Andere Mikrocontroller über UART-Schnittstelle

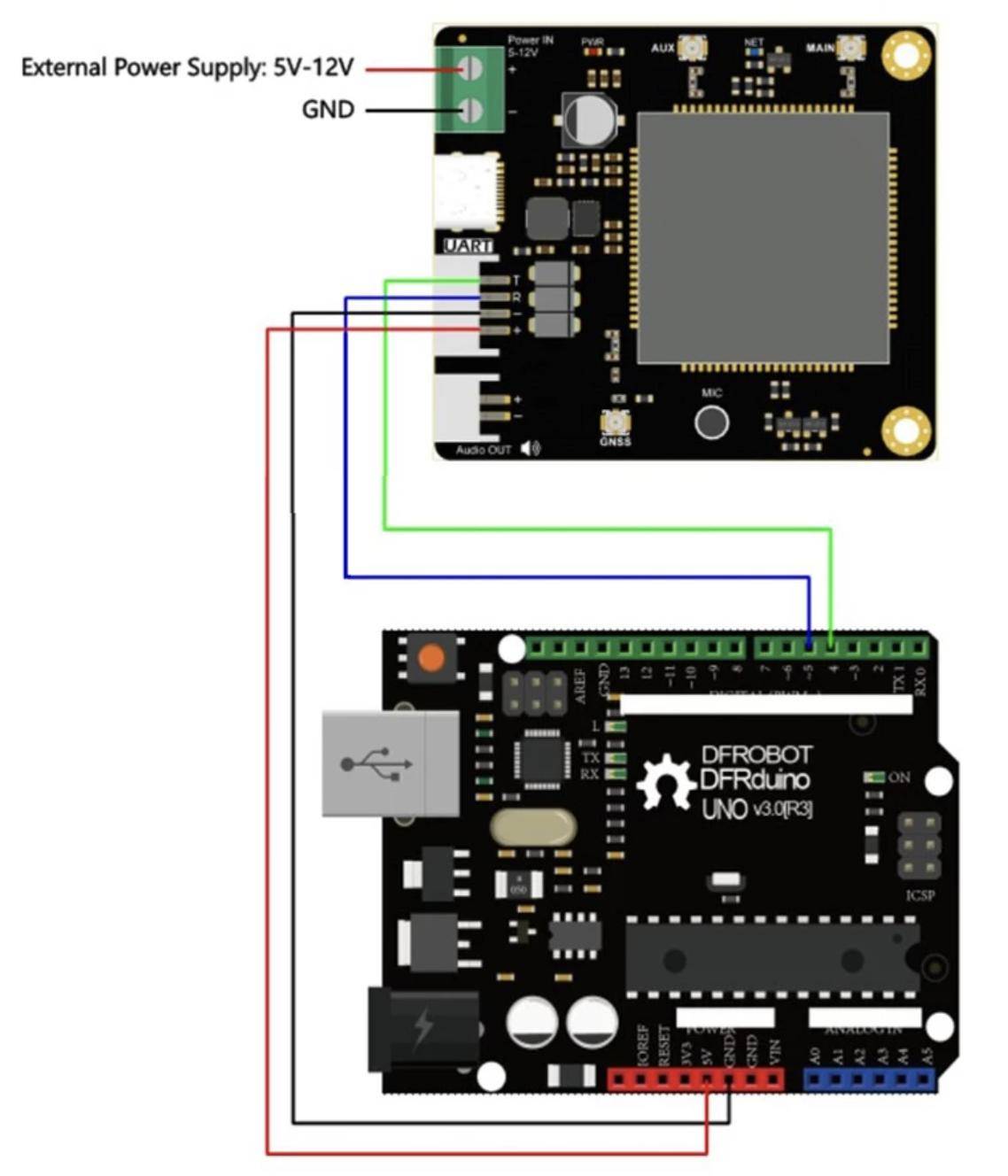

• Stromversorgung: 5–12 V über Terminalanschluss, 5 V über USB-Typ-C
• UART-Spannungspegel: 3.3 V–5 V, PH2.0-4P Schnittstelle
• Audioausgang: PH2.0-2P Schnittstelle
• Frequenzbänder:
  • LTE-TDD: B38/B39/B40/B41
  • LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
  • GSM: 850/900/1800/1900 MHz
• Kommunikationsrate: 4G CAT1 (5 Mbps Uplink, 10 Mbps Downlink)
• Antennenanschluss: IPEX-Stecker (MAIN) ×1
• Mikrofon: integriert ×1

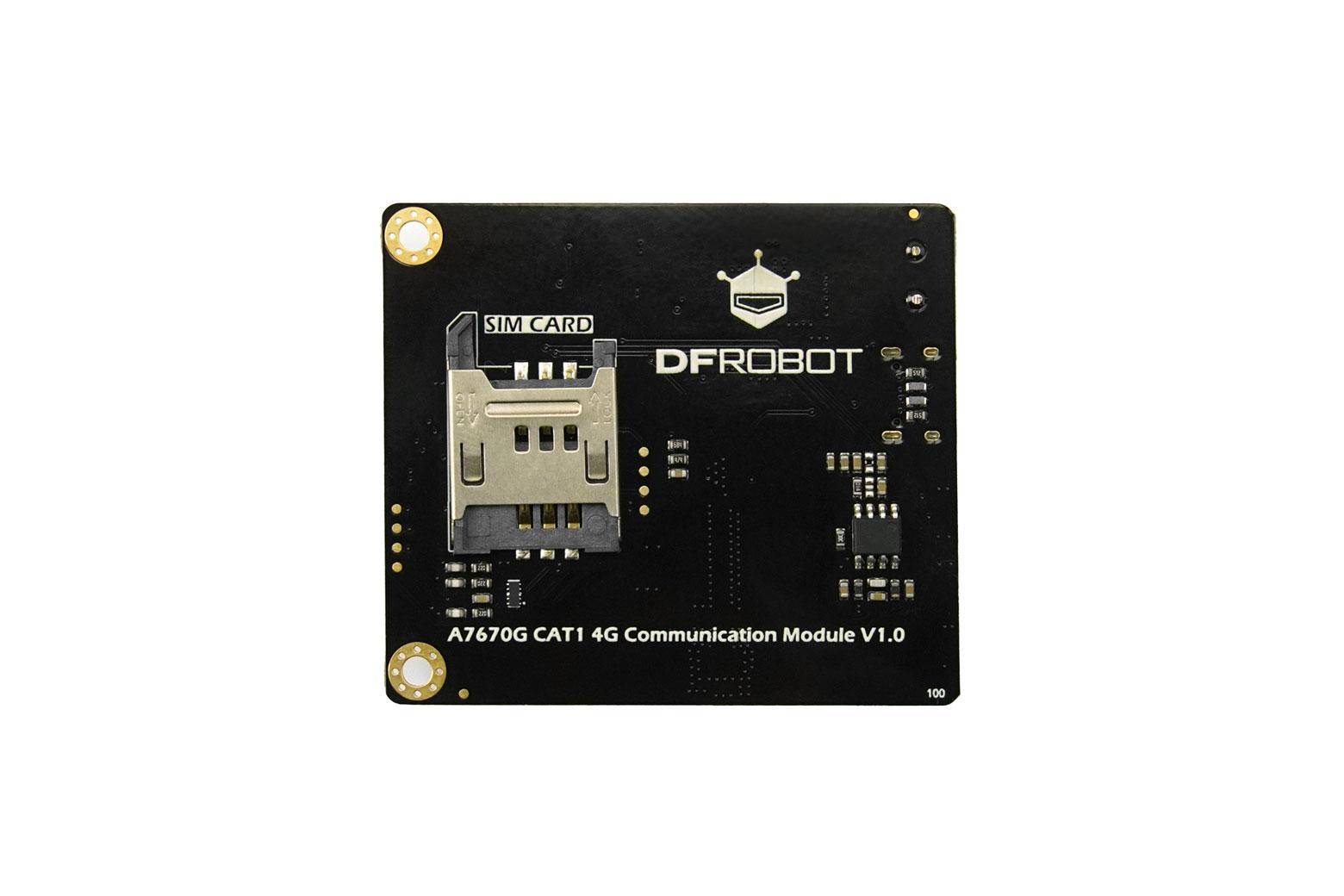

• SIM-Kartenhalter: Push-Lock-Mechanismus
• LED-Indikatoren: Rot (Stromversorgung), Blau (Netzwerkstatus)
• Betriebstemperatur: –40 °C bis +85 °C

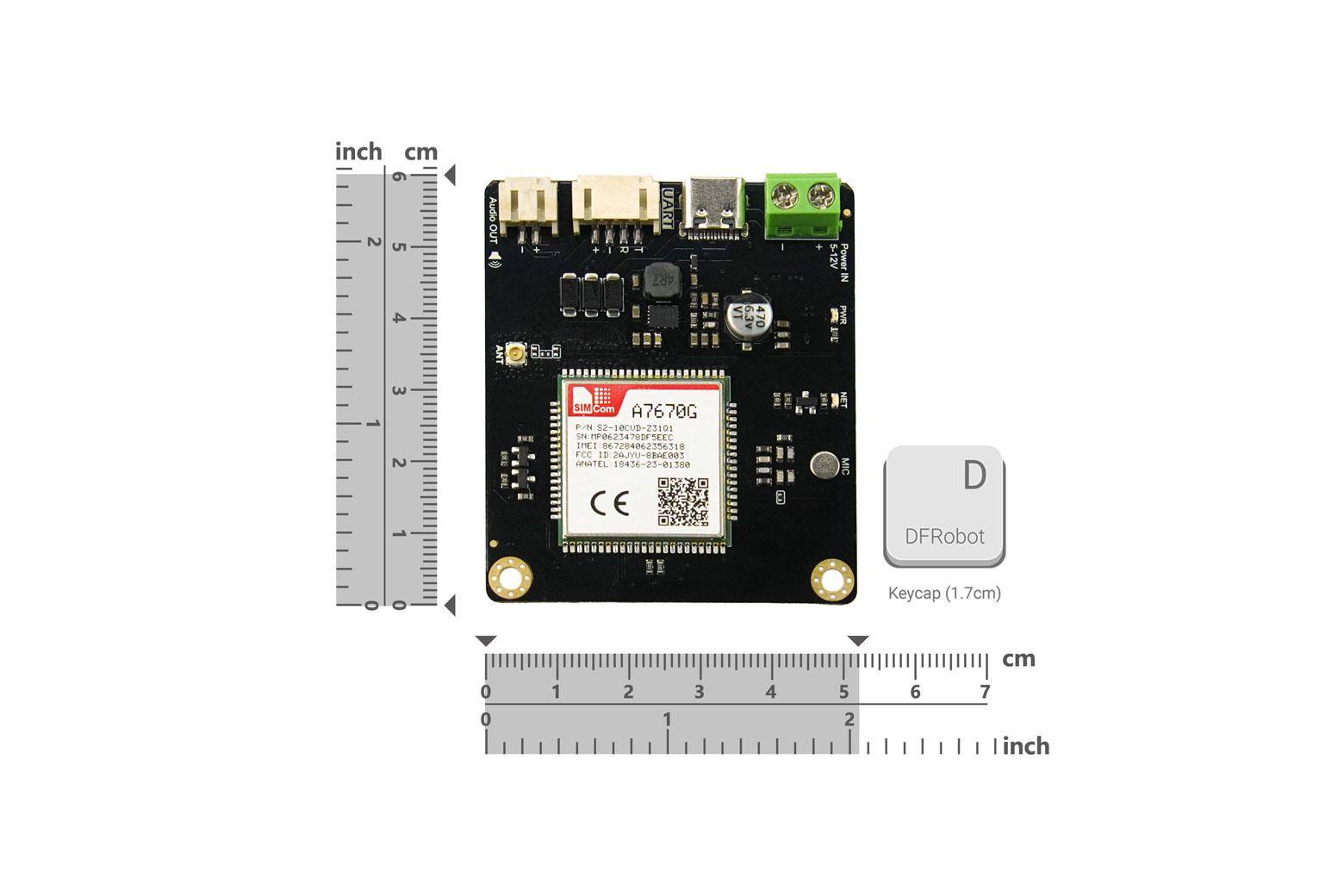

• Abmessungen: 60 mm × 52 mm

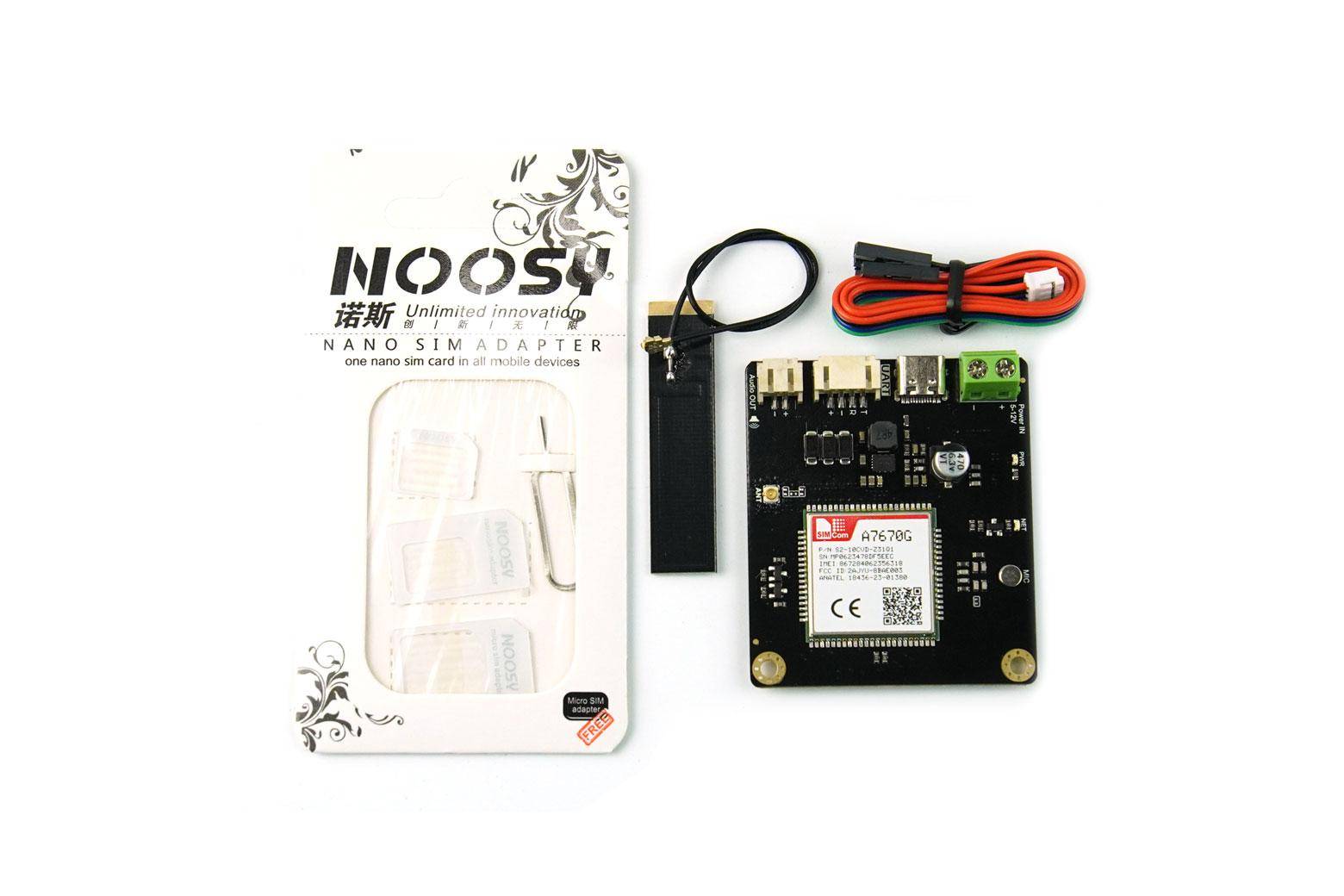

• 1x CAT1: A7670G 4G Kommunikationsmodul
• 1x 4G-Antenne
• 1x Dreifach-SIM-Kartenadapter (universell)
• 1x Gravity PH2.0-4P Kommunikationskabel

• Produkt-Wiki
• Schematic
• AT-Befehlssatz
• 2D CAD
• 2D DXF
• 3D STP
