M5Stack AI Pyramid-Pro AX8850, 8GB LPDDR4x, 32GB eMMC, 24 TOPS NPU, H.264 H.265, Dual-HDMI 2.0, 27W

Beschreibung

M5Stack AI Pyramid Computing Box Pro 8GB Version AX8850
AI Pyramid-Pro ist ein pyramidenförmiger AI-PC für lokale AI-Inferenz und Edge-Intelligence-Anwendungen. Das Gerät basiert auf dem Axera AX8850 SoC und integriert einen Octa-core Cortex-A55 Prozessor sowie eine NPU mit 24 TOPS @ INT8. Dadurch können Arbeitslasten wie visuelle Erkennung, multimodale Interaktion und lokale Large Language Model Inference verarbeitet werden.

AI Pyramid-Pro verfügt über 8GB LPDDR4x High-Bandwidth Memory und eine Hardware Video Engine. Diese unterstützt 8K H.264/H.265 Encoding und Decoding sowie 16-channel 1080p parallel decoding für AI Vision Analytics, Videoverarbeitung und Multi-Stream-Media-Anwendungen. Zwei HDMI 2.0 Schnittstellen, zwei Gigabit Ethernet Ports, USB 3.0 und USB Type-C ermöglichen Display-Ausgabe, Netzwerkverbindungen und Peripherie-Erweiterung.

Das Gerät dient als AI-Computing-Plattform für Desktop-ähnliche Anwendungen und Edge-Computing-Einsätze. Typische Einsatzbereiche sind AI PCs, Edge Intelligent Terminals, interaktive Smart Devices, AI Vision Gateways, Smart Security und lokale intelligente Fotoalben wie Immich.

AI Pyramid-Pro kann für lokale AI-Verarbeitung, Bildanalyse, Videoanalyse, Sprachverarbeitung, Meeting-Transkription, Smart-Home-Anwendungen und Medienverarbeitung genutzt werden. Die Rechenaufgaben werden direkt auf dem Gerät ausgeführt, wodurch Daten lokal verarbeitet werden können. Die NPU ist ein zusätzlicher Rechenbereich für AI-Aufgaben. Sie übernimmt Berechnungen für Modelle wie CNN, Transformer, CLIP, Whisper, Llama 3.2, Qwen 3 und InternVL3.

Merkmale im Überblick

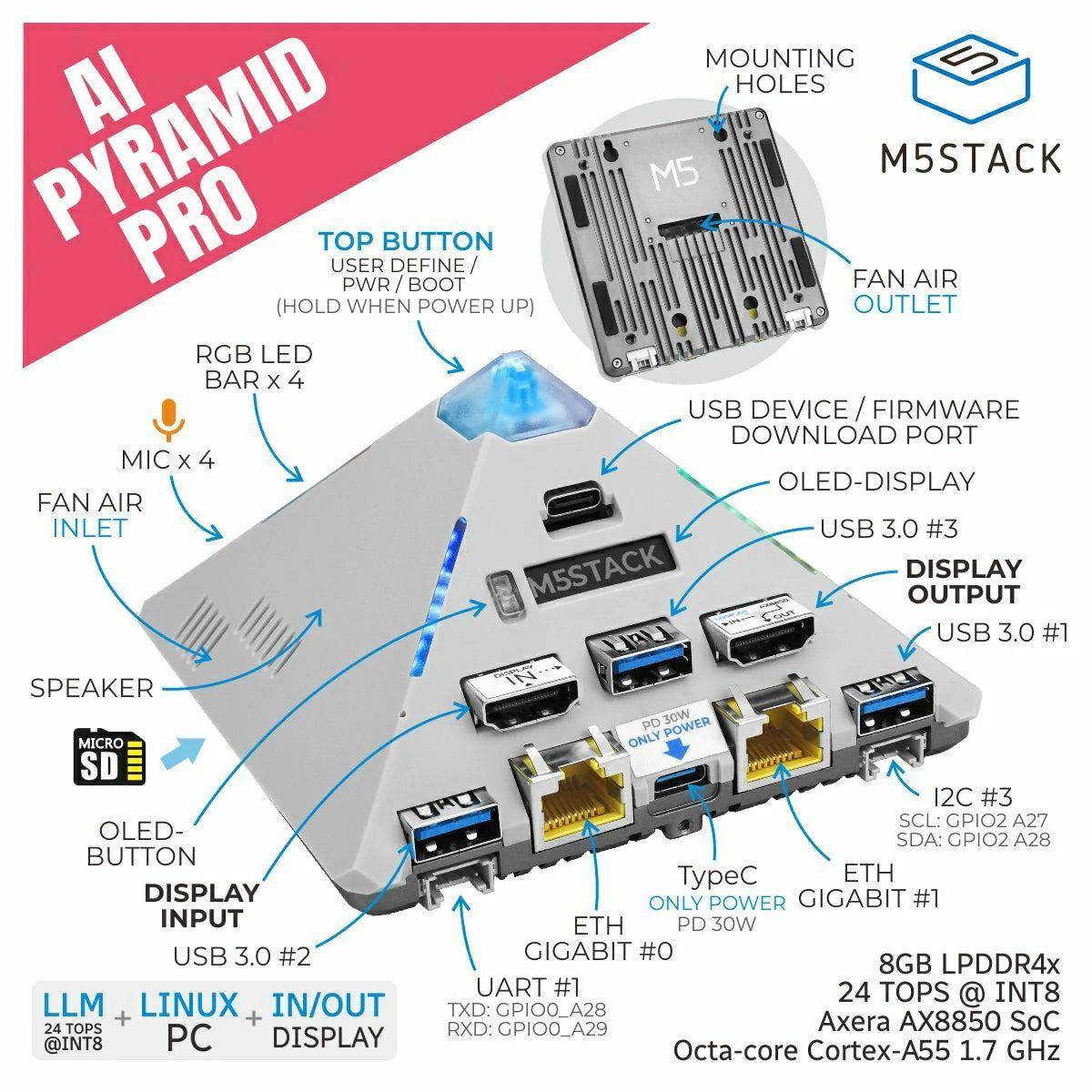

• Axera AX8850 SoC
• Octa-Core-Cortex-A55-CPU mit 1,7 GHz
• NPU mit 24 TOPS bei INT8
• 8 GB 64-Bit-LPDDR4x, 4266 Mbps, aufgeteilt in 4 GB Systemspeicher und 4 GB Hardware-Beschleunigungsspeicher
• Hardware-Video-Engine mit 8K bei 30 fps H.264/H.265-Kodierung und -Dekodierung
• 16-Kanal-1080p-Parallel-Dekodierung
• 2 digitale HDMI 2.0-A/V-Schnittstellen, davon 1 Ausgang und 1 Eingang, 4K bei 60 fps unterstützt
• 4 USB-A-3.0-Anschlüsse, davon 3 extern und 1 intern auf der Platine
• 2 USB-Typ-C-Anschlüsse für USB-Host und USB-PD 3.0 mit 100 W Power Delivery
• 2 Gigabit-Ethernet-Anschlüsse

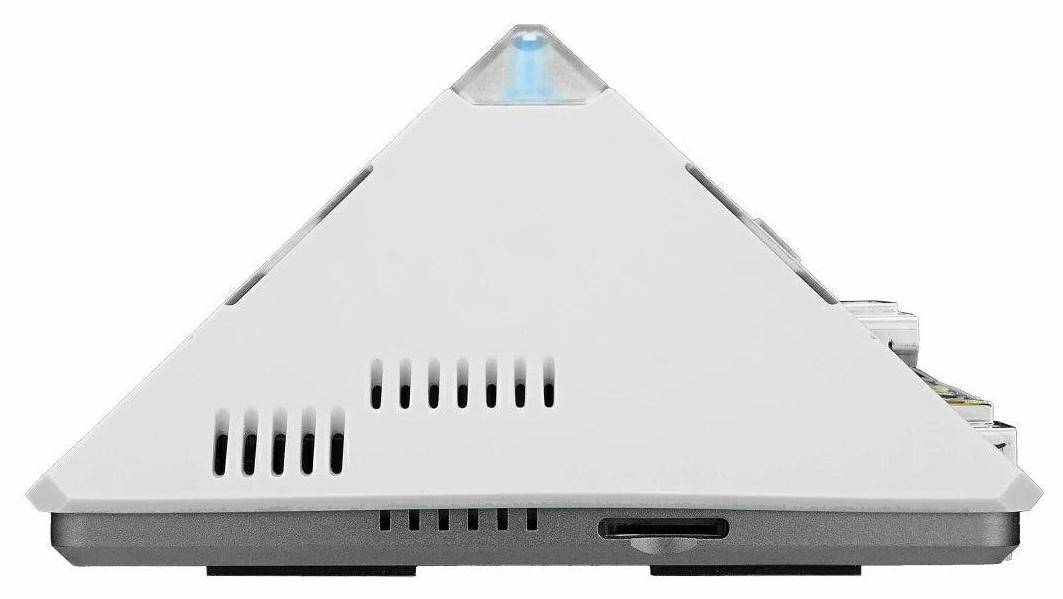

• 1 microSD-Kartensteckplatz
• 2 HY2.0-4P-Erweiterungsschnittstellen
• ES8311-Audio-Codec
• ES7210-Eingang mit 4-Mikrofon-Array
• AW8737A-Lautsprecherverstärker
• Secure Boot und Verschlüsselung über AES, DES, 3DES und SHA-256-Hardware-Sicherheitsmodul
• Native AXCL-Unterstützung für die Ein-Klick-Bereitstellung von CNN, Transformer, CLIP, Whisper, Llama 3.2, Qwen 3, InternVL3 und weiteren Modellen
• Simultane H.264/H.265-Kodierung, -Dekodierung und -Transkodierung
• Integrierter STM32-Coprozessor für Leistungsüberwachung, OLED-Display, Bedientasten und RGB-LED-Beleuchtung

• AI PC Anwendungen
• Edge Intelligent Terminals
• Smart Interactive Devices
• Home Assistant
• AIGC
• Voice cloning
• Meeting transcription
• AI Vision Gateways
• Immich
• Frigate
• CNN Modelle
• Transformer Modelle
• CLIP
• Whisper
• Llama 3.2
• Qwen 3
• InternVL3

• SoC: Axera AX8850
• CPU: Octa-Core Cortex-A55 mit 1,7 GHz
• NPU: 24 TOPS bei INT8
• Video-Encoder: 8K bei 30 fps, H.264/H.265-Kodierung, Skalierung und Zuschneiden unterstützt
• Video-Decoder: 8K bei 30 fps, H.264/H.265-Dekodierung, parallele 16-Kanal-Dekodierung mit 1080p, Skalierung und Zuschneiden unterstützt
• Arbeitsspeicher: 8 GB 64-Bit-LPDDR4x, 4266 Mbps, 4 GB + 4 GB
• Speicher: 32 GB eMMC 5.1
• Ethernet: 2 Gigabit-Ethernet-Anschlüsse
• USB-A-Anschlüsse: 4 USB-A 3.0, davon 3 extern und 1 intern auf der Hauptplatine
• USB-Typ-C-Anschlüsse: 2 USB-Typ-C, davon 1 USB-Host und 1 USB-PD 3.0 mit 100 W, kompatibel mit DC 9 V, 12 V und 20 V

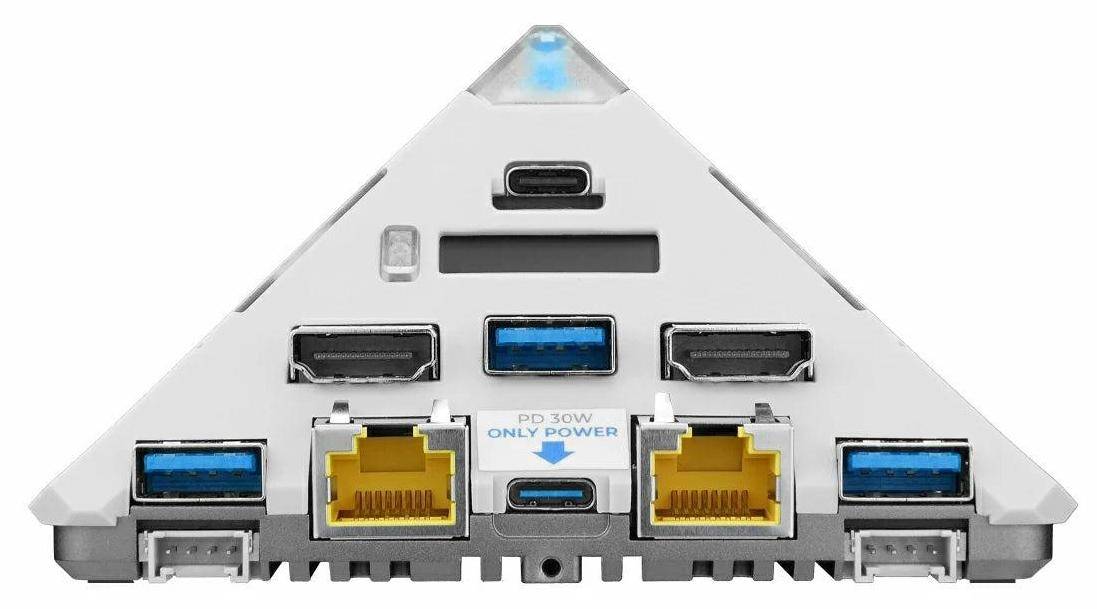

• Multimedia-Schnittstelle: 2 digitale HDMI 2.0 A/V-Anschlüsse, davon 1 Ausgang und 1 Eingang, 4K bei 60 fps unterstützt
• Kühlung: Turbo-Lüfter mit intelligenter EC-Temperaturregelung
• Audio-Codec: ES8311-Audio-Codec
• Mikrofon: ES7210-Mikrofonarray-Eingang
• Lautsprecher: AW8737A-Verstärker, 4 Ω, 2 W, 2040-Gehäuselautsprecher
• RGB-LEDs: 48 RGB-LEDs
• SmartIO-Statusanzeige: OLED SSD1306, 32 x 128, unterstützt die Anzeige von IP-Adresse, Systemressourcen, benutzerdefiniertem Text und Grafiken
• Abmessungen des Panels: 28,54 x 8,58 x 1,22 mm
• Benutzertasten: 2 Benutzertasten zum Ein- und Ausschalten sowie zur Navigation durch die OLED-Seiten
• Stromversorgung: PD-Eingang mit mindestens DC 9 V bei 3 A, 27 W
• Produktabmessungen: 104,4 x 104,4 x 59,1 mm

• Das Gerät benötigt einen PD adapter mit mindestens DC 9V@3A, 27W.
• Mit einer DC 5V Stromversorgung startet das Gerät nicht.
• Bei der 8GB Variante werden 4GB dem System Memory zugeordnet und 4GB für Hardware Acceleration Tasks reserviert, darunter NPU compute sowie video encode und decode.
• Diese Memory Allocation dient dem stabilen Systembetrieb und reserviert Speicher für AI inference und Multimedia Processing.
• Während der Microphone Recording Funktion soll der RTC chip nicht angesprochen werden, da dies zu instabilem Verhalten auf dem SYS_I2C bus führen kann.
• Nach Verlust der externen Stromversorgung hält das onboard RTC clock module die Zeitmessung für bis zu ungefähr 20 Stunden.
• Intern sind zwei M.2 M-KEY 2242 / 2230 interfaces für externe Peripherie wie solid-state drives vorgesehen.
• Bei Peripherie mit dickeren heat sink fins kann der Einbau durch das Gehäuse eingeschränkt sein.
• Beim Zerlegen des Geräts zur Erweiterung mit Peripherie sind interne ribbon cables zu beachten.

• 1x AI Pyramid-Pro

• Produktdokumentation
